HFP Series Mechanical Gaya Paralel

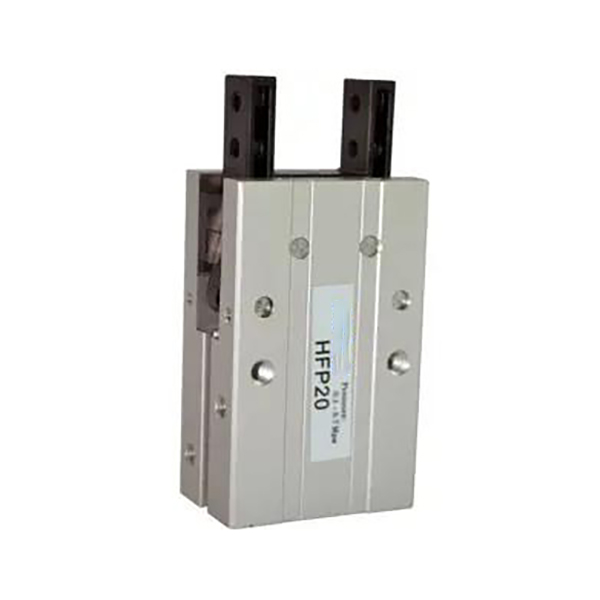

HFP Series Lever-Tipe Ekonomis Paralel Pneumatic Gripper

Merk: SOLH dening Richge Technology

Ringkesan produk

     Seri SOLH HFP nganggo transmisi tuas mekanik kanggo bukaan lan tutup paralel 2 rahang. Kekuwatan inti: mekanisme tuas prasaja kanthi rega sing kompetitif, kinerja clamping stabil, pemasangan universal telung sisih, magnet sing wis diinstal pabrik lan umur layanan sing tahan lama. Iki minangka solusi gripper paralel ekonomi utama kanggo stasiun otomatis loading / unloading frekuensi dhuwur lan biaya-sensitif.

Struktur Inti & Fitur Operasi

     -- Prinsip Kerja: Piston nyurung rakitan tuas kanggo nyopir rong rahang kanggo gerakan paralel. Drive tuas mekanik murni, komponen luwih sithik, biaya pangopènan murah.

     -- Karakteristik Force: Jaws clamp nalika piston ngluwihi lan ngeculake nalika retracts. Pasukan clamping 20% ​​~ 30% luwih dhuwur tinimbang mbukak pasukan kanggo nyekeli workpiece luwih aman.

     -- Stabilitas & Presisi: Lumahing kontak gedhe antarane rahang lan awak utama nyuda goyang lan nambah akurasi clamping. Piring pemisah logam ngisolasi permukaan gesekan kanggo nyuda abrasi lan ngluwihi umur layanan.

     -- Pemasangan Fleksibel: Telung pasuryan dipasang (sisih / ngisor / mburi). grooves sensor Integrated ndhukung instalasi ngalih Magnetik langsung tanpa krenjang ekstra.

     -- Bahan & Daya Tahan: Badan aluminium anodized keras, bagian tuas tahan aus lan rahang baja tahan karat. Siklus mekanik ≥5 yuta kaping, cocok kanggo operasi otomatis frekuensi dhuwur sing terus-terusan.

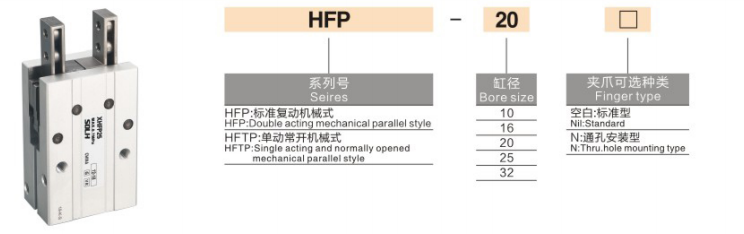

Aturan Coding Model Lengkap

  1. Tuladha Model:HFP20+2CS1-G

 2. Tuladha Referensi Urutan Standar

     -- HFP16: Bore 16, model dhasar dobel tanpa saklar

     -- HFP25N: Bore 25, versi pemasangan liwat-bolongan

     -- HFP32+2CS1-G: Bore 32, dilengkapi rong saklar magnetik CS1-G

Spesifikasi Teknis Inti Universal (Double Acting @0.5MPa)

Kaluwihan Kompetitif Inti

   1. Banget biaya-kinerja lever struktur

     - Transmisi mekanik sing prasaja nyuda jumlah bagean. Kinerja sing cedhak karo grippers paralel dhuwur-dhuwur nalika rega mung tekan 1/2 ~ 2/3 model jinis rel pandhuan.

   2. Pasukan clamping sing luwih dhuwur nambah safety

     -- Kekuwatan penjepit sajrone ekstensi 20% ~ 30% luwih gedhe tinimbang gaya rilis, nyuda resiko benda kerja tergelincir ing kahanan beban entheng.

   3. Telung arah soyo tambah universal

     -- Bolongan pemasangan sing kasedhiya ing sisih, ngisor lan mburi, ndhukung perakitan horisontal, vertikal lan lateral kanggo gampang komisioning ing situs.

   4. Built-in magnet, siap kanggo instalasi sensor

     - Magnet permanen terintegrasi minangka standar. Awak dilindhungi undhang-undhang geser grooves kanggo ngalih CS1-G; ora perlu tambahan krenjang soyo tambah.

   5. Desain tahan nganggo kanggo operasi siklus dhuwur

     - Pemisah anti-gesekan logam nyuda abrasi komponen, nyedhiyakake umur layanan sing dawa kanggo jalur produksi otomatis sing terus-terusan.

Formulir Pemasangan & Aplikasi Industri Khas

   1. Mounting Pilihan

     -- Mounting sisih: Clamping horisontal kanggo bongkar pasang baris perakitan

     -- Pemasangan ing ngisor: Angkat vertikal kanggo cetakan injeksi & alat mesin pick-and-place

     -- Mounting mburi: Grip lateral kanggo stasiun sempit sing dikurung

   3. Skenario Aplikasi Khas

     -- 3C & Elektronika: Komponen plastik miniatur sing nyepeng, bagean hardware lan omah baterei

     - Komponen Otomotif: Transfer bagean stamping cilik, unsur karet lan trim interior

     -- Packaging & Logistics: Picking karton cilik, tas plastik lan palet miniatur

     -- Otomasi Umum: Clamping posisi stasiun lan penanganan reciprocating frekuensi dhuwur

Perbandingan Pilihan: HFP Lever VS HFY Pivot VS MHZ2 Linear Guide Gripper

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore adhedhasar massa workpiece

     -- 10 ≤1kg; 16 =1~2kg;20 =2~3kg;25 =3~5kg;32 =5~8kg. Cadangan ≥30% margin safety.

   2. Verifikasi stroke

     -- Priksa manawa lelungan rahang ≥ dimensi njaba benda kerja ditambah jarak minimal 2mm kanggo ngindhari gangguan mekanis.

   3. Konfigurasi cocog

     - Interlock sinyal otomatis: Nglengkapi rong saklar magnetik CS1-G kanggo ndeteksi kahanan mbukak & ditutup.

     - Tata letak peralatan sing dibuwang: Pemasangan telung sisih HFP nyedhiyakake solusi instalasi sing fleksibel.

Ringkesan Siji Kalimat

     SOLH HFP ekonomis lever-jinis pneumatik gripper fitur mechanical tuas drive karo pasukan clamping luwih, telung sisi universal soyo tambah lan dibangun ing ring Magnetik, cahya murah & medium mbukak solusi gripping kanggo frekuensi dhuwur 3C, packaging lan umum biaya-sensitif stasiun penanganan otomatis.
