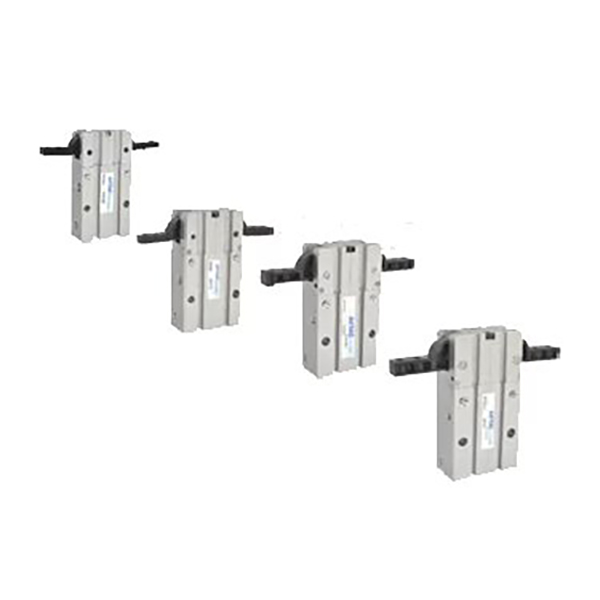

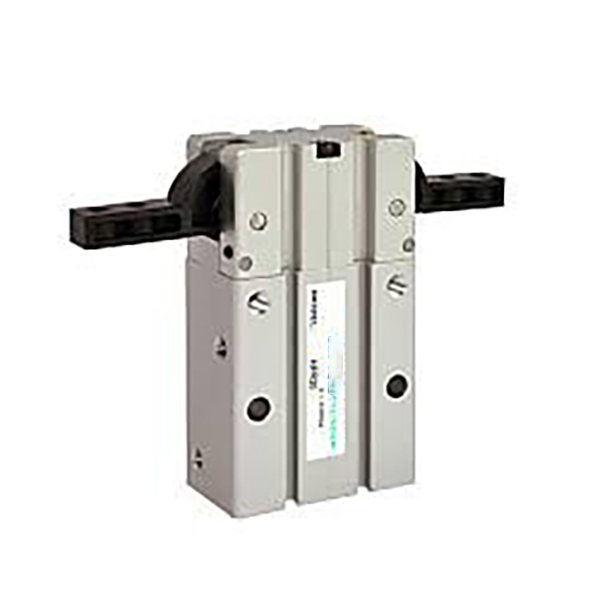

HFR Series 180 ° Pivot-Type Wide Opening Pneumatic Gripper

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH HFR seri punika poros-linkage mimpin 180 ° sudhut mbukak 2-rahang gripper pneumatik. Kekuwatan inti: bukaan rahang 180 ° lengkap kanggo reresik maksimal, kemampuan panyegahan mekanik sing apik, telung permukaan pemasangan universal, struktur tahan debu terpadu lan magnet permanen sing wis diinstal. Iku pilihan aktuator mainstream kanggo stasiun cahya-muat mbutuhake reresik swing gedhe kanggo ngilangke gangguan pick-lan-panggonan lan sudhut workpiece gripping.

Struktur Inti & Fitur Kerja

     -- Prinsip Operasi: Piston nyurung rakitan linkage poros kanggo nyopir rong rahang kanggo gerakan rotary. Sudut ayunan rahang tunggal tekan 90 °, rahang mbentuk garis lurus nalika dibukak kanthi maksimal kanggo nggedhekake ruang panyegahan.

     -- Karakteristik Tindakan: Tumindak kaping pindho minangka standar; sumber online kanggo clamping, mbalikke online kanggo mbukak. Sudut mbukak maksimal 180 ° ± 2 °, sudut overclose -2 ° ~ -5 ° kanggo posisi sing stabil.

     -- Perlindhungan Debu & Nyandhang: Struktur anti-bledug sing dioptimalake ing bagean rahang kanggo lingkungan sing bledug. Piring pemisah logam ngisolasi permukaan gesekan kanggo nyuda abrasi lan ngluwihi umur layanan.

     -- Pemasangan Fleksibel: Telung pasuryan dipasang (sisih / ngisor / mburi). Nemokake bolongan pin ing dhasar ngisor nambah akurasi perakitan lan konsistensi posisi baleni.

     - Kompatibilitas Sensor: Magnet permanen sing dilengkapi kanggo kabeh spesifikasi. alur sensor Circular ing tembok sisih ndhukung instalasi langsung saka CMSH / DMSH (S) ngalih Magnetik tanpa krenjang ekstra.

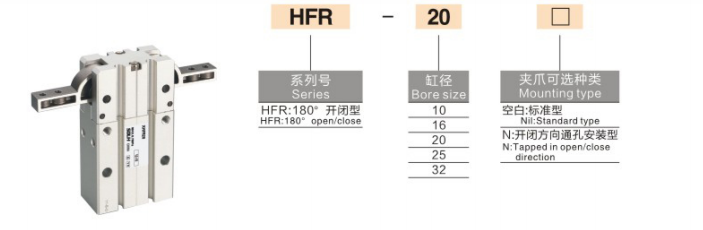

Aturan Coding Model Lengkap

   1. Tuladha Model:HFR20N+2CMSH

   2. Tuladha Referensi Urutan Standar

     -- HFR16: Bore 16, model dhasar dobel tanpa saklar magnetik

     -- HFR25N: Bore 25, versi pemasangan liwat-bolongan

     -- HFR32 + 2CMSH: Bore 32, dipasang karo rong saklar magnetik CMSH

Spesifikasi Teknis Inti Universal (Double Acting @0.5MPa)

Kaluwihan Kompetitif Inti

   1. Opening Ultra-sudhut 180 ° kanggo panyegahan mechanical lengkap

     - Rahang sejajar ing garis lurus kanthi stroke lengkap, menehi reresik maksimal kanggo ngatasi masalah interferensi workpiece, cocog kanggo rongga jero & pemilihan komponen bukaan sing sempit.

   2. Struktur linkage poros efisien entheng

     -- Desain linkage sing disederhanakake nyuda bobot awak nganti 15% vs grippers paralel sing padha, respon cepet sing cocog kanggo siklus beban ringan frekuensi dhuwur.

   3. Bledug-bukti & nyandhang-tahan kanggo kahanan workshop atos

     -- Penyegelan rahang khusus nyegah mlebune lebu; pemisah logam anti-gesekan njamin urip siklus ≥5 yuta kaping.

   4. Telu-sisi soyo tambah plus panggonan pins kanggo gampang commissioning

     -- Lubang pemasangan multi-orientasi bebarengan karo pin panggonan ngisor ngaktifake pusat cepet lan posisi baleni sing konsisten kanggo tata letak perkakas sing kompleks.

   5. Built-in magnet, siap kanggo instalasi sensor

     - Sembrani permanen terintegrasi standar lan alur geser khusus ngilangake peralatan sing dipasang, ngirit biaya komponen lan wektu perakitan.

Formulir Pemasangan & Aplikasi Industri Khas

   1. Mounting Pilihan

   -- Pemasangan ing sisih: Horisontal bukaan sudhut gripping kanggo transfer workpiece ukuran sudhut ing baris perakitan

   -- Pemasangan ing ngisor: Ngangkat vertikal plus gerakan ngindhari kanggo jamur rongga jero & njupuk wadhah

   -- Mounting mburi: Reresik lateral gripping kanggo stasiun Dibuwang rawan gangguan mechanical

   2. Skenario Aplikasi Khas

     -- 3C & Elektronika: Bingkai tengah seluler, kompartemen baterei lan omah plastik gedhe

     -- Komponen Otomotif: Transfer cangkang lampu, panel interior lan bagean karet gedhe

     -- Packaging & Logistics: Nyingkiri njupuk karton gedhe, palet lan bahan kanthong

     -- Otomasi Umum: Loading / unloading, turnover lan stasiun perakitan sing mbutuhake reresik 180 °

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore adhedhasar massa workpiece lan gripping torsi

     -- 10 ≤0.5kg; 16 =0.5~1kg;20 =1~2kg;25 =2~3kg;32 =3~5kg. Cadangan ≥30% margin safety.

   2. Swing stroke konfirmasi

     -- Pilih HFR yen lengkap 180 ° reresik panyegahan dibutuhake; pilih MHW2 yen mung clamping sudhut amba tanpa gangguan abot.

   3. Konfigurasi cocog

     - Kontrol interlock PLC: Pasang rong switch CMSH kanggo ngawasi status mbukak & ditutup kanthi lengkap.

     -- Persyaratan pemasangan: Versi standar kanthi pin lokasi kanggo posisi ngisor; pilih suffix N kanggo instalasi liwat-bolongan.

Ringkesan Siji Kalimat

     SOLH HFR poros-jinis 180 ° sudhut bukaan pneumatic gripper adopts linkage mekanisme swing karo lengkap 180 ° rahang reresik, telung sisih soyo tambah, construction bledug-bukti lan dibangun ing magnet; actuator cahya-muat disenengi kanggo otomatis pick-lan-panggonan, stasiun turnover mbutuhake papan panyegahan mechanical gedhe ing 3C, peralatan otomotif lan packaging.
