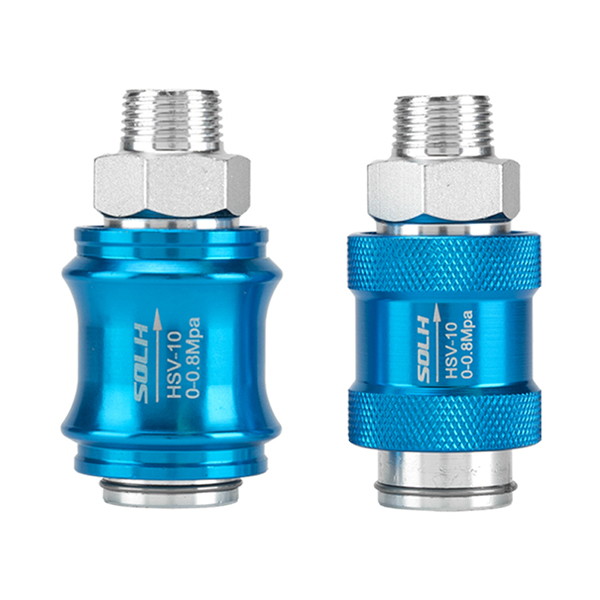

Merk: SOLH dening Richge Technology | 3/2 Way Self-Locking Hand Slide Valve kanggo Sirkuit Pneumatik Manual On-Off & Pressure Relief
Seri SOLH HSV minangka standar3/2 cara tangan geser katup pneumatik kanthi struktur push-pull lengen lurus, tundhuk karo spesifikasi seri AirTAC HSV lan bisa diijolake sacara universal karo model sing padha karo domestik. Ngadopsi desain self-locking non-spring, nyadari pasokan udara kanthi push maju lan exhaust relief tekanan kanthi narik mundur. Kanthi logika exhaust sing dibangun, katup kasebut langsung ngeculake tekanan sisa saka saluran pipa mburi nalika nutup. Iki ditrapake kanthi profesional minangka saklar utama manual kanggo sirkuit cabang pneumatik lan katup safety cut-off udara kanggo pangopènan peralatan, kanthi ngunci mandiri lan kinerja relief tekanan sing aman.
1.1 Logika Port Udara Inti & Prinsip Operasi
• Definisi Port Udara: P (inlet udara), A (stopkontak kerja), R (port exhaust built-in)
• Negara Biasane Ditutup: sirkuit P-A pedhot, sirkuit A-R mbukak kanggo exhaust terus
• Kerja Push State: sirkuit P-A disambungake kanggo sumber online, sirkuit A-R ditutup kanggo meksa nyekeli
• Fitur Operasi: Operasi push-pull lengan aksial kanthi struktur ngunci diri mekanik, ora ana panyimpangan posisi sawise ngeculake tangan

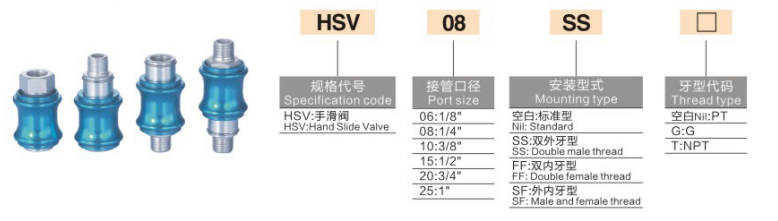

Logika Coding: HSV [Ukuran Port] - [Kode Struktur Utas] + [Kode Tipe Utas]
2.1 Spesifikasi Ukuran Port
• 06: G1/8 (PT1/8)
• 08: G1/4 (PT1/4)
• 10: G3/8 (PT3/8)
• 15: G1/2 (PT1/2)
• 20: G3/4
• 25: G1
2.2 Struktur Utas Kode Sufiks
• SF: Struktur standar, benang eksternal siji mburi + benang internal siji mburi (model paling umum)
• SS: Utas njaba pindho ing ujung loro
• FF: Utas internal pindho ing ujung loro
2.3 Kode Jinis Utas
• Default: PT taper thread
• G: Utas podo standar Inggris
• T: NPT American standard taper thread
Tuladha Model: HSV08-SF | port G1 / 4, standar siji-eksternal-siji-internal thread tangan geser tutup, specification paling akeh digunakake ing pasar
2.4 Parameter Spesifikasi Utama Seri Lengkap
|
Model |
Ukuran Utas |
Area Efektif |
Nilai Cv |
Cocog Tube |
|
HSV06 |
G1/8 |
23 mm² |
1.28 |
φ4/φ6 |
|
HSV08 |
G1/4 |
40 mm² |
2.20 |
φ6/φ8 |
|
HSV10 |
G3/8 |
62 mm² |
3.50 |
φ10 |
|
HSV15 |
G1/2 |
140 mm² |
7.80 |
φ12/φ16 |
|
HSV20 |
G3/4 |
250 mm² |
13.8 |
φ20 |
|
HSV25 |
G1 |
392 mm² |
21.8 |
φ25 |
|
Parameter Item |
Spesifikasi |
|
Rentang Tekanan Kerja |
0～1.0MPa |
|
Tekanan Bukti |
1,5 MPa |
|
Medium Kerja |
Udara tekan sing disaring (≥40μm), operasi tanpa pelumas |
|
Rentang Suhu Kerja |
-20 ℃～+70 ℃ |
|
Bahan Badan |
Paduan aluminium anodized hard |
|
Bahan Spool |
Stainless steel, tahan aus lan anti karat |
|
Bahan Sealing |
Karet nitril NBR, segel kedap udara awet |
|
Operating Thrust |
18～25N, push-pull lancar & self-locking stabil |
|
Struktur Exhaust |
Lubang knalpot sing didhelikake, relief tekanan residual cepet |
• Instalasi Langsung Inline: Dirancang kanggo sambungan seri ing pipelines cabang pneumatik, ora basis dibutuhake, bisa langsung Utas lan diinstal ing tengah pipo online kanggo tata letak prasaja lan papan-ngirit.
• Aman 3/2 Way Pressure Relief Logika: Tarik kanggo ngethok asupan udara lan ngeculake kabeh tekanan sisa saka silinder mburi lan pipa; push kanggo mulihake pasokan udara lan nahan tekanan. Kanthi efektif ngilangake bebaya tekanan residual sajrone pangopènan peralatan.
• Kinerja Self-Locking sing dipercaya: Struktur ngunci mandhiri posisi mekanik, ora ana reset spring, posisi stabil sawise operasi, ora ana pamindahan sing ora disengaja utawa bocor udara.
• Diversified Thread Matching: Multiple struktur thread lan jinis opsional, sampurna kompatibel karo fittings cepet, joints thread internal lan pipa udara KQ2 kanggo Déwan fleksibel ing situs.
• Struktur Anti Korosi Awet: Awak aluminium anodized hard lan spool stainless steel entuk resistance nyandhang, resistance oksidasi lan long-term operasi stabil ing lingkungan Komplek.
|
Item Perbandingan |
Katup Geser Tangan HSV (3/2 Way) |
Katup Rotary Tangan 4HV (4/2/3 Way) |
|
Konfigurasi Port Udara |
3 port (P/A/R), darmabakti kanggo on-off lan relief tekanan |
4 bandar (P / A / B / R), kanggo dual-circuit silinder ngoper |
|
Mode operasi |
Lengan aksial push-pull |
90 ° tombol rotasi |
|
Aplikasi inti |
Pneumatik cabang switch, pangopènan online cut-off & meksa relief |
Kontrol manual langsung saka extension silinder lan retraction |
• Kontrol Cabang Silinder Tunggal: Dipasang ing antarane sumber udhara lan katup solenoid kanggo nyadari pemotongan udara manual lan relief tekanan sisa kanggo mateni lan pangopènan peralatan.
• Perlengkapan Utama Air Cut-Off: Dipasang ing pipa intake udara utama peralatan perkakas kanggo relief tekanan kanthi cepet lan operasi mati sing aman.
• Ngalih Sirkuit Vakum: Applied kanggo sirkuit cabang pump vakum kanggo kontrol wiwitan-mandeg manual; narik katup kanggo ngeculake tekanan vakum kanthi cepet lan njamin operasi sing aman.
Seri SOLH HSV minangka katup geser tangan kanthi otomatis ngunci 3/2 kanthi fungsi relief tekanan sing dibangun. Nampilake operasi tanpa pelumas, pilihan benang sing macem-macem lan logika exhaust tekanan residu sing aman, iki minangka katup switch sumber udara manual standar kanggo pangopènan sirkuit pneumatik lan kontrol on-off cabang.
