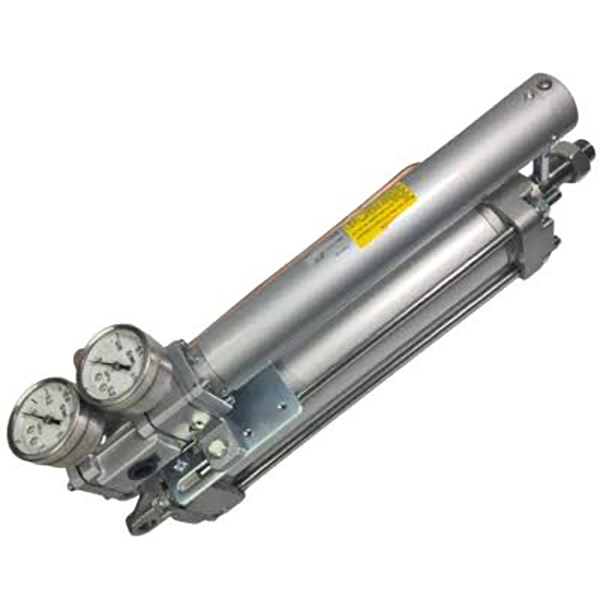

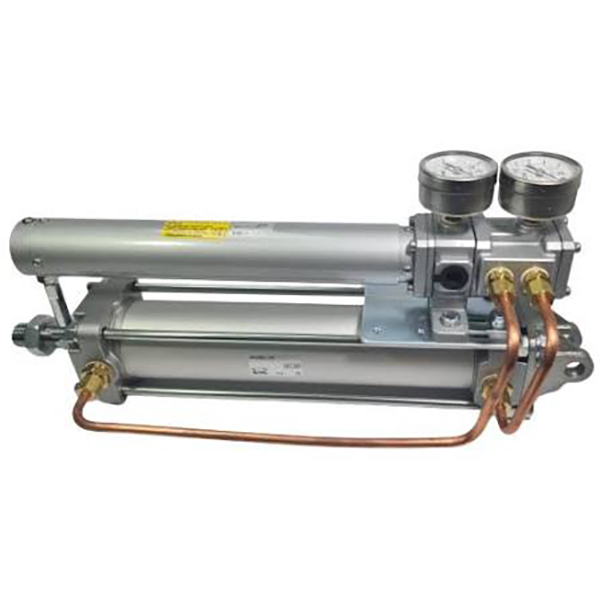

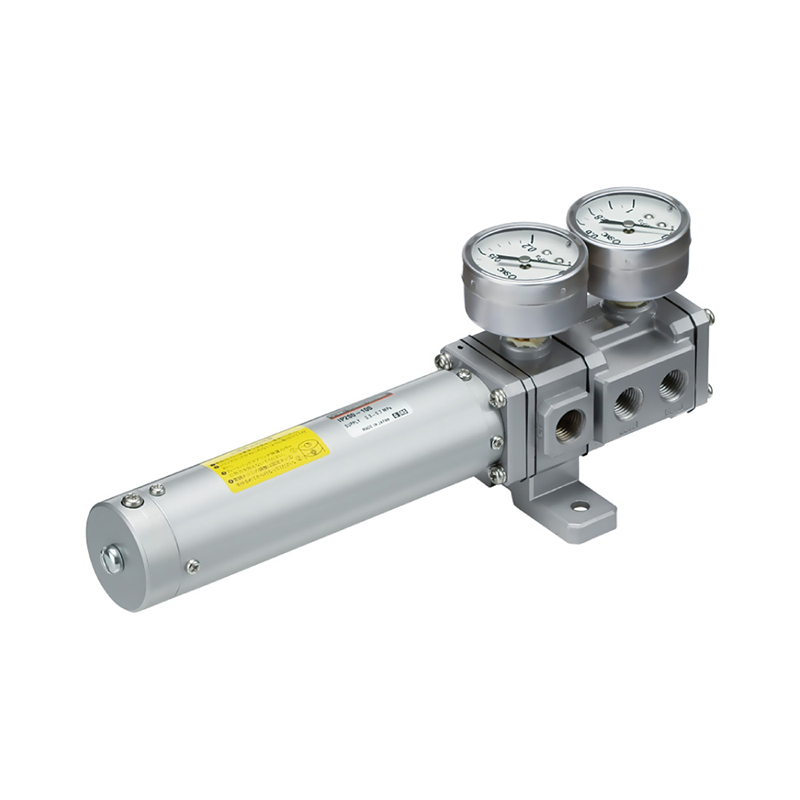

IP200 Series Pneumatic Pilot Servo Cylinder Positioner

Merk:SOLH dening Richge Technology

Product Positioning

     Seri IP200 sing diluncurake ing merek SOLH saka Richge Technology yaiku positioner silinder servo pilot pneumatik. Iki ngirimake kontrol posisi proporsional kanthi tliti dhuwur kanggo silinder standar, kanthi linear ngowahi sinyal kontrol pneumatik 0.02 ~ 0.1MPa dadi pamindahan rod piston silinder sing tepat. Kanthi udhara tanpa sumber daya, iki minangka solusi posisi sing aman kanggo lingkungan industri sing rawan bledosan.

Spesifikasi Teknis Inti

    1. Parameter dhasar

     -- Silinder Kompatibel: Bore ≥ Ø50mm, stroke 25~300mm (bisa disesuaikan saben kenaikan 1mm)

     -- Prinsip Kontrol: Mekanisme servo nozzle-flapper adhedhasar teori keseimbangan gaya

     -- Suplai Tekanan Udara (SUP): 0.3 ~ 0.7MPa

     -- Sinyal Kontrol Input (IN): Sinyal pneumatik standar 0,02 ~ 0,1MPa

     -- Suhu Sekitar & Sedheng: -5 ℃ ~ + 60 ℃ (versi standar)

     -- Port Thread: Port utama Rc1/4; port pengukur tekanan Rc1/8

     -- Bobot Net: Kira-kira. 700g (adhedhasar model stroke 100mm)Indeks Akurasi Kontrol · Sensitivitas: ≤ 0,5% F.S.

     -- Linearitas: ≤ ± 2% F.S.

     -- Histeresis: ≤ 1% F.S.

     -- Repeatability: ≤ ± 1% F.S.2.

Prinsip Kerja Keseimbangan Daya

     -- Input Sinyal: Sinyal kontrol pneumatik mlebu port IN lan nyurung diafragma input.

     -- Amplifikasi Servo: Pamindahan diafragma ngganti reresik marang muncung kanggo nyetel tekanan bali, nyopir spool internal kanggo ngalih sirkuit udara.

     -- Aktuasi Silinder: Output udara bertekanan liwat port OUT1 / OUT2 kanggo ngluwihi utawa narik silinder tumindak kaping pindho.

     -- Umpan Balik Posisi: Gerakan stroke silinder narik bali diafragma umpan balik liwat rod penghubung & spring umpan balik kanggo nggayuh keseimbangan pasukan kanthi sinyal input; spool bali menyang posisi netral kanggo ngunci silinder ing posisi target kanthi.

Definisi Kode Model (IP200-XXX-YY)

     -- IP200: Kode seri dhasar

     -- XXX: Rated stroke (25 / 50 / 100 / 150 / 200 / 250 / 300mm)

     --YY Sufiks opsional: Ora ana sufiks: Model standar karo pegas umpan balik baja karbon -T: Dilengkapi pegas umpan balik stainless steel -XN: Versi suhu rendah (-30°C ~ +60°C) -XZ: Versi suhu dhuwur (-5°C ~ +80°C)

Conto: IP200-200-T → 200mm stroke, spring umpan balik stainless steel.

Definisi Port

     -- SUP: Input pasokan udara utama (0.3 ~ 0.7MPa)

     -- IN: Input sinyal kontrol pneumatik (0.02~0.1MPa)

     -- OUT1 / OUT2: Port output dual kanggo silinder tumindak pindho

     -- EX: Exhaust port

     -- Gauge: Port khusus kanggo instalasi gauge tekanan

Kaluwihan Produk Inti

     -- Dhuwur Precision Explosion-Aman Pneumatic Positioning Comparable akurasi posisi saka sistem servo listrik; dioperasikake kanthi udhara tanpa komponen listrik, aman sacara intrinsik kanggo zona kerja sing gampang kobong & mbledhos.

     -- Compact Integrated All-In-One Structure Desain unit terpadu kanggo langsung dipasang ing silinder standar, nyederhanakake instalasi ing situs lan tata cara pangopènan rutin.

     - Desain Kalibrasi sing Nyaman Dibangun ing sekrup pangaturan Zero mandiri lan sekrup penyesuaian Span kanggo kalibrasi ing situs kanthi cepet tanpa alat ekstra.

     - Multiple Material Pilihan kanggo Corrosion Resistance Feedback spring kasedhiya ing baja karbon utawa stainless steel varian kanggo adaptasi kanggo lembab, lingkungan bengkel korosif.

     -- Versi Kustom Kisaran Suhu Lebar Standar, model opsional suhu rendah lan suhu dhuwur kanggo nyukupi kondisi industri suhu variabel sing kompleks.

Skenario Aplikasi Khas

     -- Stasiun posisi presisi: Cutting, press-fitting, coating lan peralatan penanganan materi otomatis

     -- Kontrol proses industri: Regulasi bukaan katup, kontrol ketegangan web lan sistem koreksi pinggiran web

     -- Lingkungan kasar khusus: Peralatan tahan bledug, tahan bledug lan anti banyu kanggo pabrik kimia & mesin pertambangan

     -- Unit inti servo pneumatik: Berfungsi minangka komponen kontrol pusat sistem posisi servo pneumatik lengkap

Pedoman Operasi & Instalasi

     - Kebutuhan Sumber Udara: Udara pasokan kudu garing lan resik kanthi presisi filtrasi ≤5μm kanggo nyegah penyumbatan muncung lan gagal posisi.

     -- Referensi Kalibrasi: Ngrampungake nol lan imbuhan span ing tekanan sumber standar 0.5MPa kanggo kinerja linear optimal.

     -- Arah Pemasangan: Ndhukung instalasi ing sembarang sudut; supaya tata letak soyo tambah sing nimbulaké banyu kental kanggo nglumpukake nang Déwan internal unit.

Ringkesan Satu Kalimat

     SOLH IP200 force-balance nozzle-flapper pneumatic servo positioner linearly ngonversi sinyal udara 0.02 ~ 0.1MPa dadi pamindahan silinder sing tepat, nampilake akurasi posisi sing dhuwur, operasi mung bledosan bledosan, kalibrasi luwes nol / span, lan pilihan khusus proporsional suhu multi-suhu, proporsional unit kontrol suhu sing cocog. pertambangan lan peralatan otomatisasi tliti.
