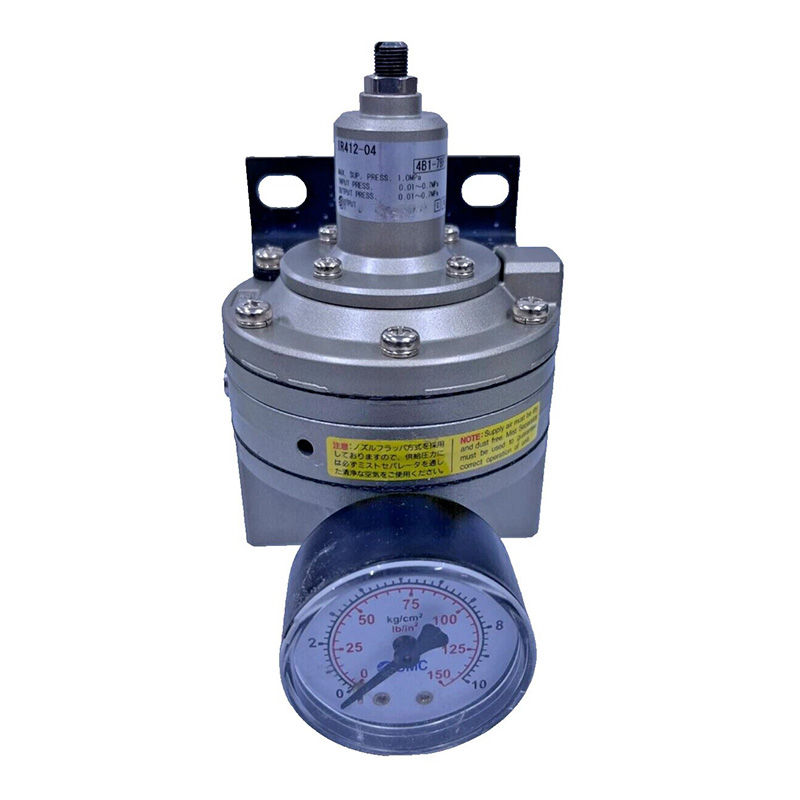

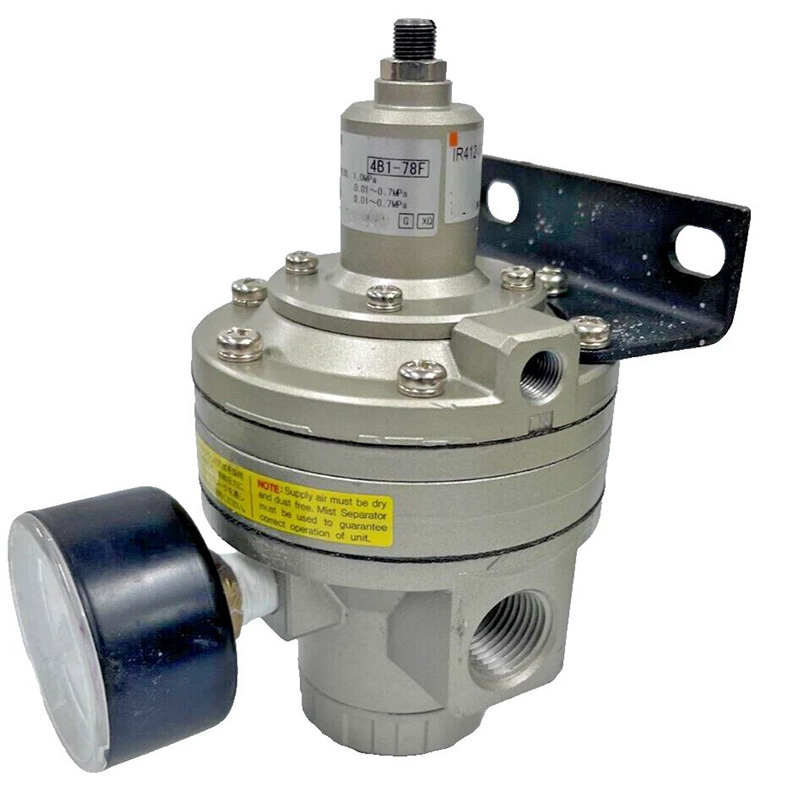

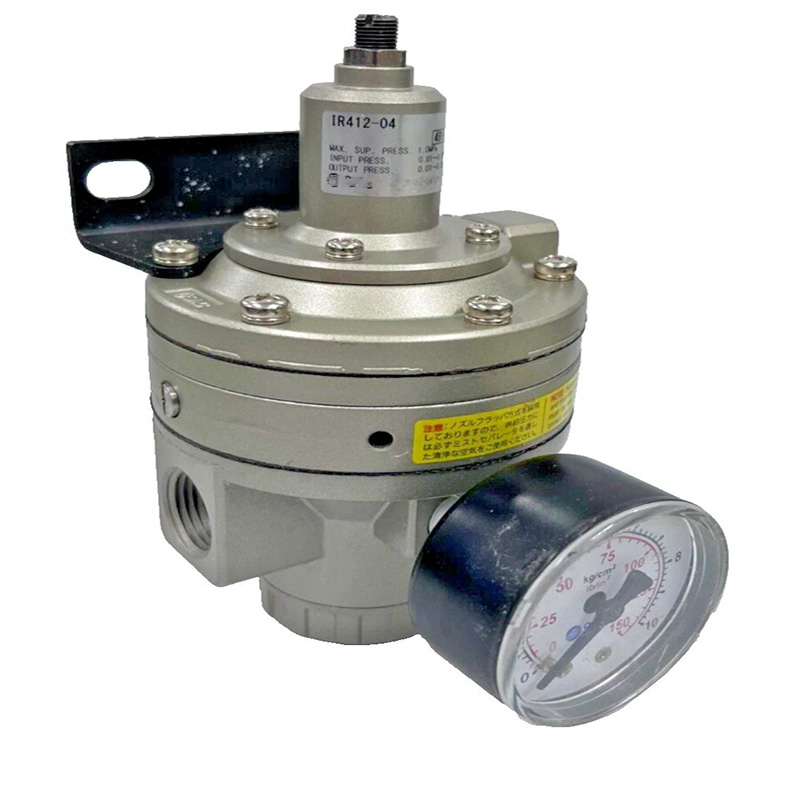

IR412-04-X32 High-Precision Pilot Dioperasèkaké Regulator

Merk: SOLH dening Richge Technology (睿其格科技)

Ringkesan produk

     IR412-04-X32 belongs kanggo IR seri gedhe-flow pilot-dilakokno presisi stabilizer. Regulator iki dirancang kanggo kahanan kerja pneumatik abot sing mbutuhake tekanan output ultra-stabil lan fluktuasi tekanan cilik, kanthi ukuran lan kinerja sing bisa diganti karo seri IR412 asli SMC.

1. Spesifikasi Teknis Inti

      -- Jeneng Seri: Regulator Stabilisasi Presisi Tinggi IR412

      -- Model Lengkap: IR412-04-X32

          · 04: Utas port utama Rc 1/2"

          · X32: Konfigurasi khusus khusus kalebu knalpot mburi, sensitivitas sing ditingkatake lan konsumsi hawa sing tetep minimal

     --Tipe Struktur: Regulator presisi relief sing dioperasikake pilot

     --Medium sing ditrapake: Udara kompres sing garing lan resik

     --Max Inlet Tekanan Kerja: 1.0 MPa

     --Rentang tekanan sing bisa diatur: 0,01 ~ 0,7 MPa

     --Akurasi Kontrol

        · Sensitivitas: 0,2% skala lengkap

        · Repeatability: ± 0,5% skala lengkap

     - Kinerja Aliran: Kapasitas aliran maksimal, meh kaping pindho aliran model IR201

     --Kapasitas Exhaust Relief: Aliran exhaust overpressure 5 kaping luwih dhuwur tinimbang regulator presisi konvensional

     --Konsumsi Udara Stabil: Ultra-kurang, kurang saka 1 L/min

     --Suhu operasi: -5 ℃ ~ + 60 ℃

     - Bobot Net: Kira-kira. 1,0 kg

     --Mounting Pilihan: Panel soyo tambah utawa krenjang soyo tambah; gauge tekanan dipasang ing sisih ngarep utawa mburi

2. Prinsip Operasi Nozzle-Flapper Pilot

     - Tahap Setelan Tekanan: Puter kenop pangaturan kanggo ngompres spring internal lan nutup saluran nozzle; udara pilot nyurung spool utama kanggo nyetel tekanan output.

     --Tahap Regulasi Stabil: Tekanan outlet tumindak ing diafragma kanggo ngimbangi ketegangan musim semi, njaga tekanan prasetel konstan.

     --Overpressure Relief Stage: Nalika tekanan hilir ngluwihi nilai target, diafragma ngangkat kanggo mbukak muncung, tekanan pilot langsung mudhun, lan katup utama ngeculake udhara keluwih kanthi kacepetan dhuwur. Kauntungan Inti: Kontrol pilot gabungan lan struktur relief nyedhiyakake kacepetan respon ultra-cepet, output tekanan stabil lan kinerja aliran gedhe sing luar biasa.

3. Katrangan Kode Model Lengkap (IR412-04-X32)

     --IR412: Seri basis regulator presisi dhuwur kaliber gedhe

     --04: Spesifikasi port utama Rc 1/2"

     --X32: Versi upgrade khusus

        · Tata letak knalpot mburi (versi standar nganggo knalpot ngarep)

        · Ngapikake sensitivitas respon

        · Desain konsumsi hawa sing kurang stabil

4. Kaluwihan Product inti

     - Presisi kontrol sing unggul kanthi sensitivitas skala penuh 0.2%, kontrol tension sing cocog, posisi sing tepat lan peralatan dispensing cairan.

     --Port 1/2-inch gedhe ngirim aliran maksimum, ndhukung silinder bolongan gedhe lan garis produksi pneumatik konsumsi dhuwur.

     --Koreksi tekanan cepet liwat saluran relief volume dhuwur kanggo ngilangi fluktuasi tekanan output kanthi cepet.

     --Desain hemat energi kanthi konsumsi udara stabil ing ngisor 1 L / min kanggo nyuda biaya operasi jangka panjang.

     --Fleksibel tata letak instalasi; gauge tekanan lan krenjang mbenakake bisa dipasang ing sisih ngarep utawa mburi kaya sing dibutuhake.

     --X32 knalpot mburi khusus nyegah kontaminasi bledug lan lenga kanggo njaga lingkungan kerja sing resik.

5. Skenario Aplikasi Khas

     Dispensing lem presisi lan jalur produksi lapisan industri Film, kabel lan mesin kontrol ketegangan tekstil kanggo percetakan, baterei lithium lan industri tekstil Peralatan posisi silinder kacepetan dhuwur, mesin pneumatik hidrolik lan otomasi transfer Alat ukur laboratorium lan sirkuit nyekel tekanan tahan suwe Semikonduktor, perakitan elektronik lan platform pneumatik presisi resik

Perbandingan Kinerja Model: IR412 VS IR201 VS ARJ310

Ringkesan Siji Kalimat

     IR412-04-X32 minangka regulator presisi pilot kaliber gedhe sing kompatibel karo SMC sing nampilake knalpot mburi disesuaikan X32 lan konsumsi udhara ultra-rendah, dadi solusi kontrol tekanan paling dhuwur kanggo dispensing presisi aliran dhuwur, penyesuaian tension lan sistem otomatisasi posisi.
