M5 Series 5/2 Way Mechanical Valve | M5 Thread Stroke & Manual Control Valve

Merk: SOLH dening Richge Technology | 5/2 Way Spring Return Mechanical & Hand Control Valve karo M5 × 0.8 Utas

1. Ringkesan Produk

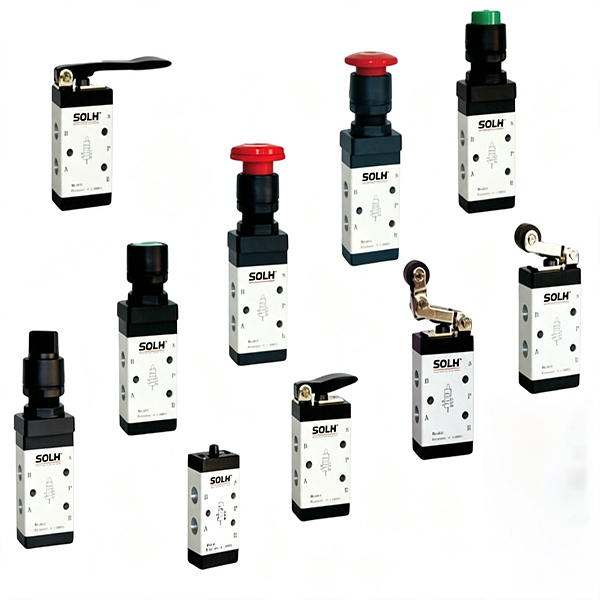

     Seri SOLH M5 minangka profesional5/2 way spool-jenis katup mekanik karo M5 × 0,8 antarmuka Utas nggoleki ndadekake. Nampilake desain coil-free, iku nyadari sirkuit udhara reversing sejatine sifate dening pasukan mechanical external lan spring otomatis reset. Digunakake kanthi akeh kanggo posisi watesan stroke silinder, umpan balik sinyal ing papan lan kontrol pneumatik manual wiwitan-mandeg. Seri lengkap nyakup rong jinis inti: pemicu mekanik (roller / plunger) lan kontrol manual (tombol / tuas). Bisa diganti kanthi lengkap karo seri AirTAC M5 lan katup mekanik domestik universal kanggo panggantos langsung.

  1.1 Standard Air Port Definition

     • P Pelabuhan: Inlet udara tekan utama

     • Pelabuhan Kerja A/B: Sambungake karo silinder pindho tumindak kanggo kontrol teleskop

     • R1/R2 Dual Exhaust Ports: Port exhaust sing dipasang ing sisih awak katup, kompatibel langsung karo instalasi knalpot mikro kanggo nyuda gangguan lan nyegah bledug

     • Fungsi Inti: 5/2 cara spring bali struktur, otomatis ngreset menyang negara asli sawise pasukan external dibusak

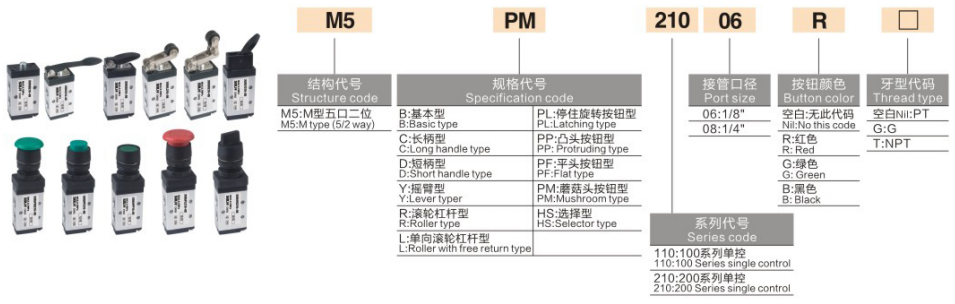

2. Pedoman Pemilihan Model Coding & Head Type (Basis Pemilihan Inti)

 1. Aturan Coding Unified:m5【Kode Kepala】-05 (05 stands for unified M5 thread port kanggo seri lengkap)

 2. Tuladha Model:m5R-05 | Roller lever jinis 5/2 cara katup mechanical karo standar M5 thread port

3. Parameter Teknis Inti

4. Kaluwihan Inti Struktural

     • Struktur Spool Imbang: Ngadopsi desain spool geser sing seimbang, bebas saka gangguan tekanan bali sumber udara. Mbutuhake mung pasukan eksternal cilik kanggo ngrampungake tumindak mbalikke kanthi operasi sing sensitif lan entheng.

     • Desain Exhaust Split Dual: Independent R1/R2 exhaust port karo tata letak njaba. Langsung pasang muffler mikro kanggo mujudake pengurangan swara sing efisien lan isolasi bledug, njamin operasi jangka panjang sing stabil.

     • Instalasi Multi-Angle: Bagean ndhuwur lan ngisor awak tutup dilindhungi undhang-undhang karo bolongan soyo tambah, ndhukung amba kasepakatan instalasi tetep kanggo ngganti menyang macem-macem tata ruang peralatan.

     • Full Series Universal Interchangeability: Ukuran awak tutup sakabèhé kanggo seri M5 kabeh, kompatibel karo basis manifold spesifikasi sing padha kanggo panggantos gratis lan perakitan modular.

5. Dhukungan Aksesoris & Manifold Base

     • M5 Manifold Base (M5M): 1F / 2F / 3F piring manifold multi-link, nyadari sumber udara P-port terpusat, ngganti pipa siji-katup sing kasebar kanggo nyederhanakake tata letak sirkuit.

     • Dhukungan Bantu:m5 kanggo G1 / 8 nyuda fittings sakcara, M5 muffler mikro, M5 konektor cepet (cocog φ3/φ4 pipa udara), braket soyo tambah.

6. Bedane Pilihan: M5 vs S3 Mechanical Valve

7. Sirkuit Aplikasi Klasik

     • Kontrol Limit Silinder: Cylinder baffle micu M5R roller mechanical katup, output pilot sinyal udara kanggo kontrol 4V solenoid valve, nyadari otomatis reversing nalika silinder tekan posisi ditetepake.

     • Kontrol Start-Stop Manual:m5PP tutup tombol jamur langsung kontrol tumindak teleskopik silinder pindho tumindak cilik kanggo operasi manual ing situs.

     • Deteksi Perkakas Jalur Majelis:m5B plunger tutup rod ndhuwur tumindak minangka jamur ing-panggonan deteksi ngalih kanggo éling otomatis pneumatic logika micu kanggo perkakas posisi.

Ringkesan Siji Kalimat

     Seri SOLH M5 minangka katup mekanik bali musim semi 5/2 kanthi fungsi lengkap kanthi benang M5 × 0.8 sing digabung. Nggabungake watesan stroke mekanik lan macem-macem mode kontrol manual, fitur tumindak sensitif, kinerja tahan lama lan interchangeability universal, dadi komponen kontrol pneumatik mikro sing disenengi kanggo umpan balik sinyal silinder lan switch pneumatik manual peralatan.
