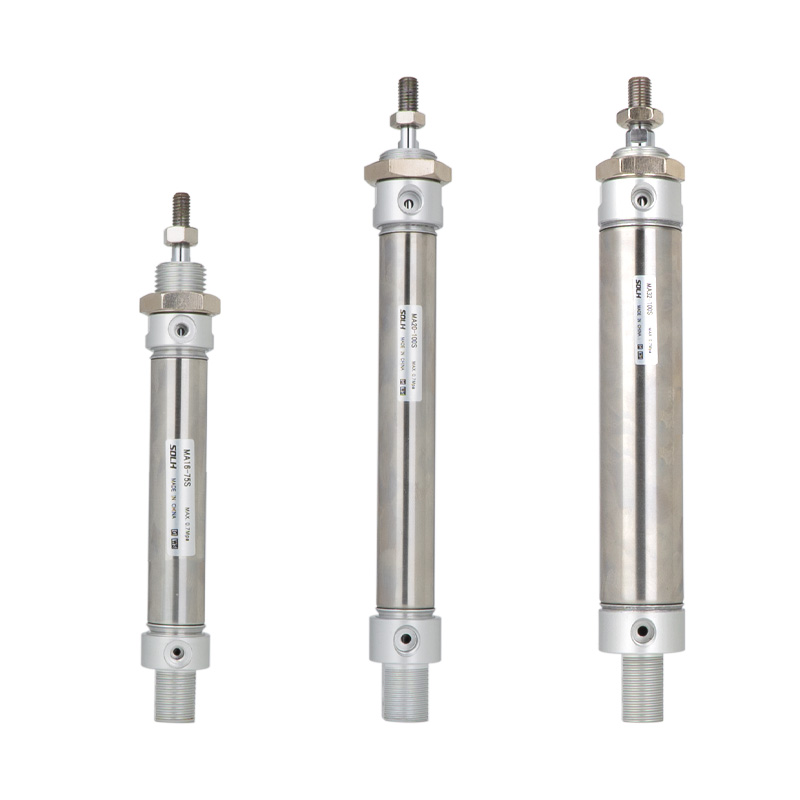

MA Series Stainless Steel Mini Cylinder (Tipe Umum Ekonomis)

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH MA seri silinder mini stainless steel ekonomis, ukuran bolongan φ16/20/25/32/40/50/63mm. Bisa diganti karo seri SMC CM2/CM3. Kinerja biaya dhuwur, struktur diwasa, dimensi pemasangan universal lan tahan karat. Digunakake kanthi akeh ing industri ringan, elektronik, kemasan, panganan lan peralatan otomatisasi cilik kanggo beban entheng & medium, kahanan kerja sing sensitif anggaran, resik utawa lembab.

Struktur Inti & Fitur Desain

   1. Standar: Enterprise standar internal, Highly diijolke karo SMC CM2/CM3.

   2. Material: 304 stainless steel tong minyak & piston rod, aluminium alloy tutup mburi, teyeng-bukti kanggo lembab, asam banget, alkali banget lan lingkungan resik.

   3. Struktur: Roll-crimped tutup mburi lan sambungan tong minyak, struktur stabil lan biaya competitive, wangun silinder sakcara kanggo gampang pangopènan.

   4. Varian Operasi

     -- Akting Ganda MA: Pasokan udara ing ujung loro, model standar sing paling umum

     -- MSA Single Acting Spring Extend: Ngluwihi kanthi otomatis nalika online Cut mati

     -- MTA Single Acting Spring Return: Retract otomatis nalika udhara dipateni

     -- MAD Double Rod: Rod lengkap ing loro-lorone, gerakan sinkron, pindho stroke efektif

     -- MAJ Adjustable Stroke: Dobel tumindak kanthi penyesuaian stroke sing apik kanggo posisi sing tepat

   5. Bantal: karet standar anti tabrakan pad; MAC bantalan udara luwes opsional kanggo nyuda impact & gangguan ing gerakan kacepetan dhuwur.

   6. Sealing: Segel bidirectional khusus kanthi alur panyimpenan minyak, tekanan wiwitan sing kurang, operasi tanpa minyak, urip layanan ≥5 yuta siklus.

   7. Deteksi posisi: Kabeh model dibangun ing ring Magnetik (seselan S), kompatibel karo AirTAC CS1-G utawa SMC M9B ngalih Magnetik kanggo piston saran posisi.

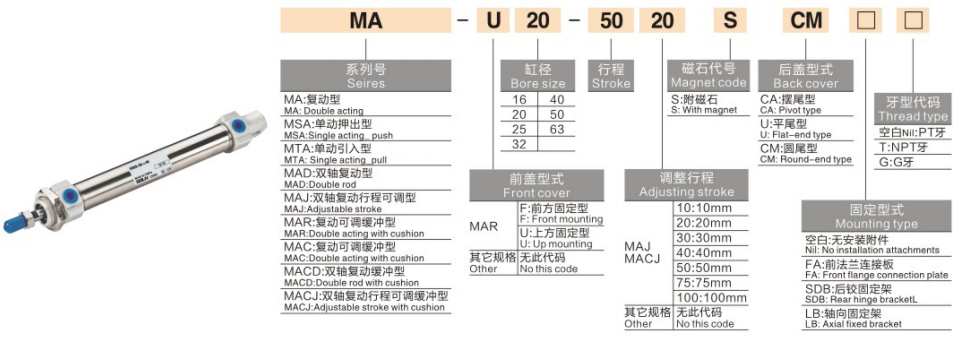

Aturan Coding Model Lengkap

   1. Tuladha Model: MA25-100S-CM-FA

Tuladha Referensi Urutan Standar

     -- MA32-75S-CM: Bore32, stroke75, akting ganda, buntut silinder, magnet internal

     -- MTA20-50S-U: Bore20, stroke50, single acting spring return, ekor datar

     -- MAJ40-100S-CA: Bore40, stroke100, stroke luwes, buntut clevis

Spesifikasi Teknis Universal

Tekanan Teoretis & Daya Tarik @0.5MPa (Batang Tunggal, Unit:N)

   1. Ganda Akting MA

   2. Single Acting MTA (Spring Return @0.5MPa)

Formulir Pemasangan & Model Turunan

   1. Buntut mburi & Pilihan Pemasangan

     -- CM Ekor silinder: Pemasangan lurus standar (Paling Populer)

     - Buntut CA Clevis: Engsel mburi kanggo mekanisme ayunan

     -- U Buntut datar: Instalasi pesawat kanggo papan aksial sing winates

     -- FA/FB Flange: Ngarep/mburi flange plate mbenakake

     -- LB Foot mount: Pemasangan braket aksial samping

     -- SDB Double clevis: Sambungan hinged kanggo gerakan ayunan

   2. Versi Turunan Utama

     -- MA: Standar pindho tumindak karo dibangun ing magnet

     -- MSA/MTA: Single acting spring extend/spring return

     -- MAD: Double rod pindho tumindak

     -- MAJ: Adjustable stroke pindho tumindak

     -- MAC: Dobel tumindak kanthi bantalan udara sing bisa diatur

3-Langkah Pandhuan Pilihan Cepet

   1.Bore pilihan: Etung dibutuhake tikaman & mbukak horisontal, cadangan ≥50% safety margin; pilih MA preferentially kanggo cahya & medium mbukak lan proyèk biaya-sensitif.

   2.Konfirmasi Stroke: Tambah ekstra 10 ~ 20mm wates travel; Maks stroke: akting ganda ≤500mm, akting tunggal ≤100mm.

   3. Konfigurasi cocog

     -- Operasi: Double acting → MA; single acting spring return → MTA; tuning stroke presisi → MAJ

     -- Bantal: Pilih bantalan udara sing bisa diatur MAC nalika kacepetan mlaku> 500mm/s

     -- Umpan balik posisi: Kabeh model dilengkapi magnet sing dibangun, cocog karo switch magnetik CS1-G / M9B

Ringkesan Satu Kalimat

     SOLH MA ekonomis stainless steel mini silinder diijolke karo SMC CM2 / CM3 seri, menehi akeh varian lan macem-macem pilihan soyo tambah, biaya-efektif linear actuator kanggo cahya & medium mbukak automation, packaging, pangan lan baris produksi elektronik.
