MAL Series Aluminium Alloy Mini Cylinder | Silinder Pneumatik Ekonomis entheng

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Fitur Struktural Inti

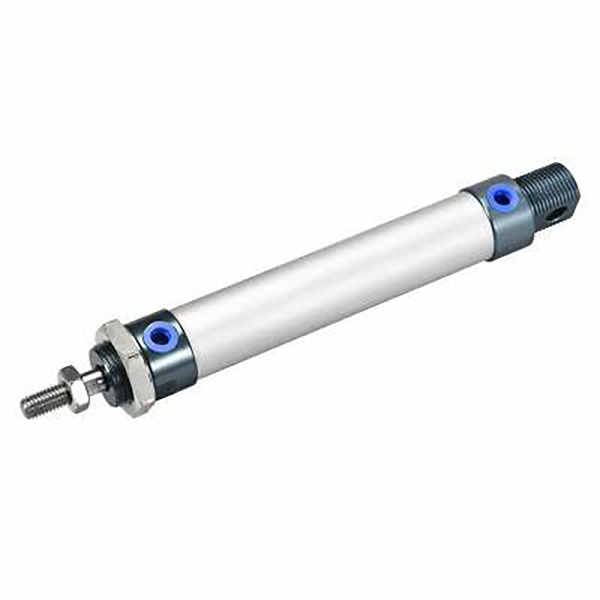

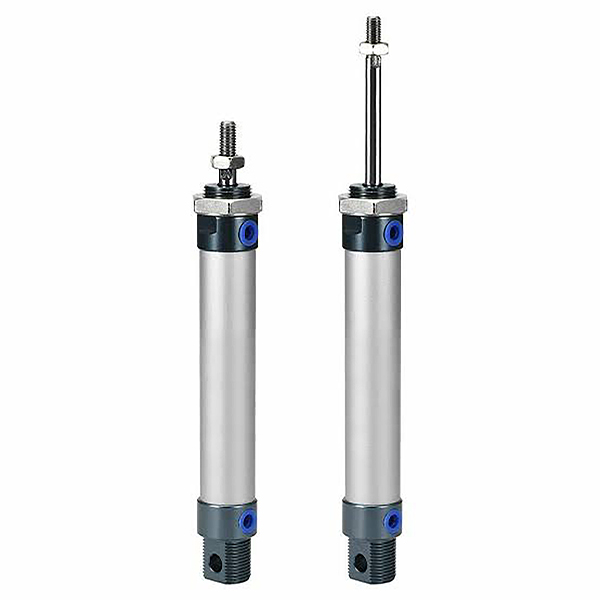

     Seri SOLH MAL minangka silinder pneumatik mini paduan aluminium ekonomi sing entheng, diakoni sacara luas ing pasar minangka solusi silinder mini sing larang. Ngadopsi tabung silinder paduan aluminium anodized lan rod piston stainless steel, nduweni bobot ultra-ringan, struktur kompak lan biaya murah. Kanthi kompatibilitas sing kuat karo seri MA lan CM2, cocog kanggo peralatan otomatis sing entheng, sensitif anggaran ing elektronika, kemasan, industri ringan lan skenario kerja garing sing kurang bledug.

  1.1 Standar Universal & Interchangeability dhuwur

     Diprodhuksi miturut standar industri universal domestik kanthi dimensi dipasang lan spesifikasi antarmuka. Iki entuk interchangeability struktural lan dimensi sing apik karo silinder seri MA lan CM2 mainstream, ndhukung panggantos modifikasi nol, renovasi peralatan lan perakitan standar batch.

  1.2 Struktur Material entheng

     Dibangun nganggo tabung silinder paduan aluminium anodized premium lan tutup mburi paduan aluminium, dicocogake karo rod piston stainless steel anti karat. Dibandhingake karo silinder seri MA konvensional, seri MAL 15% luwih entheng bobote lan kira-kira 10mm luwih cendhek sakabèhé. Iki nyedhiyakake portabilitas sing luar biasa lan kinerja instalasi sing kompak nalika ngontrol biaya kanthi efektif.

  1.3 Struktur Ngunci Utas Stabil

     Ngadopsi teknologi ngunci benang tutup dual-end kanthi struktur perakitan sing nyenyet lan stabil. Tampilan lurus bunder sing streamlined njamin struktur sakabèhé sing prasaja lan disassembly saben dina sing trep, pangopènan lan debugging, nyuda biaya operasional lan pangopènan mengko kanggo jalur produksi otomatis tugas ringan.

  1.4 Gerak Diversifikasi & Turunan Fungsional

     • MAL Ganda Akting: Gerakan bolak-balik asupan udara dual-end, jinis standar sing paling universal kanggo otomatisasi linier beban ringan konvensional.

     • MSAL Akting Tunggal (Push Out): Struktur push-metu Spring, extension rod otomatis sawise Gagal daya kanggo mekanisme reset safety.

     • MTAL Akting Tunggal (Pull Back): Struktur bali Spring, retraction rod otomatis sawise Gagal daya kanggo skenario posisi protèktif.

     • MALD Double Rod: Rod piston output dual-mburi, nyadari operasi sinkron lan stroke efektif tikel kaping pindho kanggo transmisi sinkron sing tepat.

     • MALJ Stroke Luwes: Desain akting kaping pindho kanthi stroke sing bisa diatur, ndhukung posisi sing tepat lan kalibrasi stroke fleksibel kanggo panjaluk kerja sing beda-beda.

  1.5 Buffer Fleksibel & Sistem Sealing Awet

     Standar dilengkapi bantalan buffer karet berkualitas tinggi kanggo nyuda gangguan dhasar lan nyerep dampak; buffer udara sing ditingkatake opsional (kode C) kanthi efektif nyuda geter lan gangguan sajrone operasi siklik kanthi kacepetan dhuwur. Ngadopsi segel komposit bidirectional kurang gesekan kanthi alur panyimpenan lenga sing dibangun, silinder kasebut nduweni tekanan wiwitan ultra-rendah lan operasi bebas lenga sing stabil, kanthi umur layanan nganti 5 yuta siklus.

  1.6 Konfigurasi Induksi Magnetik Opsional

     Seri MAL ndhukung dering magnet sing dibangun ing opsional (kode S), cocog banget karo saklar magnetik seri CS1-G lan SMC M9B. Iku nyadari deteksi posisi piston akurat nyata-wektu lan sambungan sinyal listrik, ketemu posisi siklus otomatis lan panjaluk ngawasi cerdas kanggo peralatan automation cahya-tugas.

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

  1. Struktur Model Khas: MAL25-100S-CM-FA

 2. Tuladha Tatanan Standar

     • Model Magnetik Akting Ganda Standar: MAL32-75S-CM (bore 32mm, stroke 75mm, buntut bunder, kanthi cincin magnetik)

     • Single Acting Spring Return Model: MTAL20-50S-U (20mm bore, 50mm stroke, flat tail, single acting reset)

     • Double Rod Double Akting Model: MALD25-100S-CA (lubang 25mm, stroke 100mm, buntut ayun, operasi sinkron batang ganda)

3. Parameter Teknis Inti (Tipe Standar)

4. 0.5MPa Diagram Referensi Teoretis & Tegangan (Batang Tunggal)

 4.1 Data Kinerja Double Acting (MAL).

  4.2 Data Kinerja Tunggal (MTAL Spring Return).

5. Formulir Pemasangan & Model Turunan

  5.1 Diversifikasi Cara Pemasangan Universal

     • CM Buntut Bunder: Pemasangan lurus standar, jinis sing paling universal kanggo operasi beban ringan linear tetep

     • CA Swing Tail: Struktur buntut swingable, cocok kanggo oscillating, flipping lan mekanisme mechanical linkage

     • U Buntut Datar: Desain buntut datar Ultra-kompak, sampurna kanggo tata letak papan instalasi ultra-tipis lan sempit

     • FA / FB Ngarep / mburi Flange: Ngarep lan mburi flat flange mbenakake, instalasi vertikal stabil kanggo cahya-munggah peralatan posisi

     • LB Kurung Kaki: Axial foot base fixing, instalasi lateral trep lan susunan peralatan fleksibel

     • SDB kuping pindho krenjang: Struktur engsel dobel, adaptasi karo ayunan fleksibel lan kahanan kerja sambungan khusus

  5.2 Seri Turunan Inti

     • MAL Standard Double Acting: Model entheng universal kanthi dering magnetik opsional kanggo otomatisasi beban cahya umum

     • MSAL/MTAL Akting Tunggal: Spring push-out / spring bali jinis kanggo reset safety lan posisi protèktif skenario

     • MALD Double Rod: Struktur output sinkron dual-end, dobel stroke efektif lan ningkatake stabilitas operasi

     • MALJ Stroke Luwes: Desain stroke sing bisa disesuaikan kanggo posisi sing tepat lan panjaluk pangolahan stroke variabel

     • MALC bantalan luwes: Struktur buffer udara sing ditingkatake, nyuda impact kacepetan dhuwur lan gangguan kanggo operasi siklik sing kerep

6. MAL vs MA Pilihan Comparison

7. 3-Langkah Pandhuan Pilihan cepet

     1. Pilihan Bore: Pilih ukuran bolongan sing tepat adhedhasar bobot beban nyata, cadangan luwih saka 50% safety margin. Prioritasake seri MAL kanggo proyek otomatisasi ringan lan sensitif anggaran.

     2. Pilihan Stroke: Stroke kerja nyata plus margin safety 10~20mm; tindakake watesan stroke standar: pindho akting ≤500mm, siji akting ≤150mm.

     3. Konfigurasi Fungsional: Pilih MAL kanggo tumindak pindho standar, MTAL kanggo spring bali tumindak siji, MALD kanggo operasi sinkron rod pindho. Pilih bantalan udara MALC kanggo operasi kacepetan dhuwur (> 500mm/s). Nglengkapi S ring magnetik + CS1-G / M9B ngalih kanggo deteksi posisi otomatis.

Ringkesan Siji Kalimat

     Silinder mini paduan aluminium ringan SOLH MAL nduweni struktur kompak ultra-cahya, biaya ultra murah lan pilihan fungsional sing macem-macem, dadi solusi pneumatik sing paling larang regane kanggo peralatan otomatis cilik sing entheng, garing-lingkungan lan anggaran.
