MBB Series Lightweight Tie Rod Standard Cylinder

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH MBB seri entheng dasi rod standar silinder (MB-Z seri), nganyari penerus saka seri MB tradisional karo 10% abang bobot. Dilengkapi tutup mburi persegi, bantalan udara dobel sing bisa diatur lan pilihan pemasangan sing akeh banget. Digunakake kanthi akeh ing peralatan otomatisasi umum kanthi kacepetan medium, frekuensi dhuwur lan kahanan beban medium. Dimensi instalasi tundhuk karo standar ISO 15552, bisa diganti karo silinder tie rod merek saingan.

Struktur Inti & Fitur

   1. Struktur: laras aluminium bunder, rod dasi internal, tutup mburi kothak, bantalan udara sing bisa diatur ing ujung loro, kaku struktural sing dhuwur.

   2. Material: Hard anodized aluminium tong minyak, dhuwur-kekuwatan cast tutup mburi, Chrome dilapisi rod piston hard, rod dasi tensile dhuwur, nyandhang-tahan lan urip dawa.

   3. Varian Operasi

     -- MBB: Single rod double acting (tanpa built-in magnet)

     -- MDBB: Single rod double acting (built-in magnetic ring kanggo saklar otomatis)

     -- MBW/MDBW: Double rod pindho akting, kinerja anti-torsion banget

   4. Bantal: Bantal udara sing bisa diatur kanthi mandiri ing ujung loro, kanthi efektif nyuda impact terminal, geter lan swara.

   5. Instalasi sensor: Grooves wis mesin kanggo M9B / A93 / M9BW otomatis Magnetik ngalih kanggo ndeteksi posisi piston.

   6. Nganyarke entheng: geometri tutup mburi Optimized, 10% luwih entheng tinimbang model MB lawas, perakitan lan transportasi luwih gampang.

   7. Kompatibilitas Standar: Standar pemasangan ISO 15552, interchangeability langsung lintas-merek.

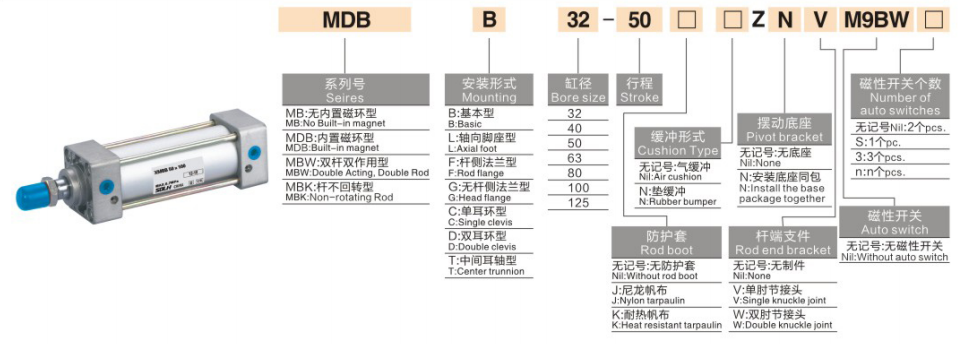

Aturan Coding Model Lengkap

   1. Tuladha Model:MDBB40-100Z-M9BW

   2. Tuladha Tatanan Standar

     -- MBB50-200Z: Bore50, stroke200, model dhasar entheng tanpa magnet

     -- MDBB63-150Z-LB: Bore63, stroke150, magnet sing dipasang, dipasang ing sikil

     -- MDBB80-300Z-FA: Bore80, stroke300, pemasangan flange sisi rod

Spesifikasi Teknis Inti

Tekanan Teoretis & Daya Tarik @0.5MPa (Batang Tunggal, Unit:N)

 1. Ganda Akting MBB / MDBB

Jinis Pemasangan & Model Turunan

   1. Mounting Pilihan

     -- Tipe Dasar B: Instalasi langsung liwat tutup mburi liwat bolongan

     -- LB Foot Mount: Instalasi horisontal sing stabil kanggo beban abot

     -- FA/FB Flange: Rod-side/head-side flange kanggo vertikal soyo tambah

     -- C/D Clevis: Tunggal/dobel clevis kanggo hinged swing motion

     -- T Trunnion: Gunung trunnion tengah kanggo mekanisme turnover

   2. Seri Turunan Utama

     -- MBB/MDBB/MBW: Standar single rod non-magnet/magnet & double rod silinder

     -- MBK/MDBK: Non-rotating rod silinder kanggo nyegah piston rod twisting

     -- -XB6 Tipe Suhu Dhuwur: Rentang kerja -20 ~ + 150 ℃

     -- -XC6 Stainless Steel Piston Rod: Kanggo lingkungan korosif entheng & lembab

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore: Ngitung tikaman dibutuhake saka beban nyata, cadangan ≥50% safety margin. Utamakan MBB kanggo otomatisasi umum medium-kacepetan medium.

   2. Konfirmasi stroke: Nambahake margin safety 10 ~ 20mm kanggo lelungan sing efektif. Stroke standar maksimal 1000mm, disesuaikan nganti 1500mm.

   3. Konfigurasi cocog

     -- Deteksi posisi: Pilih model magnet sing dibangun ing MDBB, cocog karo switch otomatis M9B/A93.

     -- Mounting: LB foot mount kanggo beban abot horisontal; FA flange disenengi kanggo instalasi vertikal.

     -- Kondisi khusus: Pilih -XB6 kanggo suhu dhuwur, -XC6 rod stainless kanggo lingkungan korosif.

Ringkesan Satu Kalimat

     SOLH MBB silinder standar rod dasi entheng tundhuk karo ISO15552, dilengkapi bantalan udara sing bisa diatur lan macem-macem cara pemasangan, aktuator linier tujuan umum sing cocog kanggo jalur produksi otomatisasi frekuensi tinggi medium-load.
