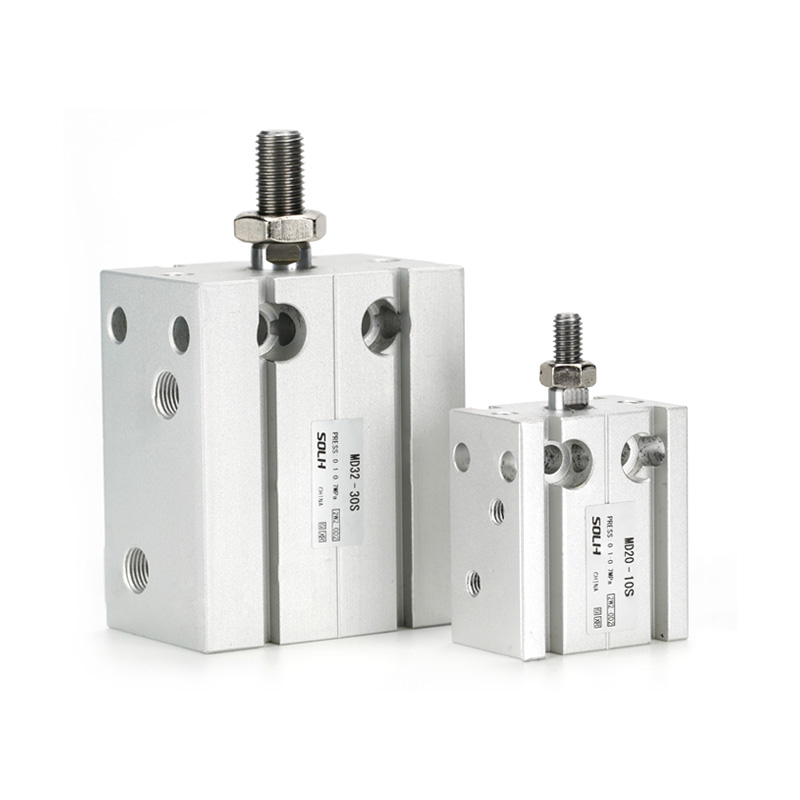

MD Series Multi-Mount Free Instalasi Silinder Kompak

Merk:SOLH dening Richge Technology

Gambaran Umum Seri Produk

     SOLH MD seri standar multi-posisi free soyo tambah miniatur silinder karo full-bunder soyo tambah bolongan, Ultra-tipis wangun blok lan kasepakatan-sudut kemampuan instalasi. Dirancang kanggo ruang peralatan sing sempit, tata letak kepadatan dhuwur lan stasiun kerja ejeksi & posisi sing sithik-sithik entheng.

     5 sub-model lengkap nutupi rod tunggal/dobel, akting tunggal/dobel, tuntutan stroke tetep/bisa diatur:

     --MD: Single rod double acting (tipe universal standar)

     -- MSD: Single rod single acting (spring extend out)

     -- MTD: Single rod single acting (spring retract in)

     -- MDD: Double rod pindho tumindak (anti-torsion ora rotasi)

     -- MDJ: Double rod pindho tumindak karo stroke luwes mburi

Tabel Spesifikasi Teknis Inti Universal

Desain Struktural & Kaluwihan Kinerja Inti

  1. Full 6-arah multi-posisi soyo tambah

     -- Seragam tapped bolongan mbagekke ing ngarep, mburi, kiwa, tengen, ndhuwur lan ngisor awak silinder; bisa didandani ing sembarang bidang & sembarang amba. Multiple silinder sisih-by-side susunan podo maximizes ruang kabinet.

  2. Ultra-lancip pamblokiran awak entheng

     -- 30% ~ 50% kekandelan tembok luwih tipis tinimbang silinder awak bunder standar, awak utama alloy aluminium entheng die-cast kanggo desain mekanisme miniatur.

  3. Self-lubricating piston rod prewangan

     -- Integrated low-friction self-lubricating bushing ing rod piston, operasi tanpa lenga, umur dawa lan gerakan lancar sing stabil.

  4. Standard Magnetik ngalih soyo tambah grooves

     -- Alur geser trapezoid khusus ing loro-lorone awak silinder; Déwan gampang, disassembly lan owah-owahan posisi saka reed Magnetik ngalih tanpa krenjang ekstra.

  5. Built-in ngarep karet buffer pad

     -- Buffer terintegrasi ing ujung rod nyerep getaran impact, nyuda gangguan operasi lan nglindhungi peralatan & benda kerja cilik.

  6. Expandable rod pindho & varian stroke luwes

     - Rod dobel MDD: Kinerja anti-torsion sing kuat, defleksi rotasi nol, panuntun linier stabil ing ngisor beban sisih

     -- MDJ stroke luwes: Sekrup fine-tuning mburi kanggo pangaturan watesan stroke, fleksibel kanggo syarat dawa posisi variabel

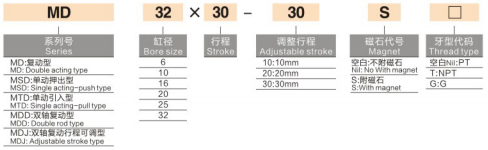

Aturan Penamaan Model Lengkap

  1. Model 1: Standard single rod pindho tumindak MD16 × 30S

     -- MD = Kode seri, silinder kompak dobel rod tunggal

     -- 16 = Dhiameter bolongan (mm)

     -- 30 = dawa stroke dhasar (mm)

     -- S = Cincin magnetik internal (kosong = ora ana magnet)

  2.Model 2: rod pindho luwes MDJ20 × 20-10S

     -- MDJ = Double rod pindho tumindak karo imbuhan stroke mburi

     -- 20 = ukuran bor (mm)

     -- 20 = Stroke dhasar tetep

     -- 10 = stroke ekstra sing bisa diatur (Total perjalanan = 20 + 10 = 30mm)

     -- S = Sufiks opsional ring magnetik internal

Tabel Thrust Output Teoritis (Unit: N)

Pandhuan Pilihan Langkah-langkah & Aplikasi Khas

  1. Aturan Pangadilan Pilihan Inti

     -- Prioritas watesan spasi: Rongga instalasi sing sempit, tata letak sing padhet, permintaan pemasangan multi-sudut → Pilih silinder kompak blok seri MD

     -- Penyaringan kondisi beban: Beban ringan aksial murni tanpa defleksi samping → Batang tunggal MD standar; Beban sisih torsi / offset sisih ana → model anti-rotasi rod ganda MDD

     -- Panjaluk pangaturan stroke: Lelungan posisi variabel mbutuhake watesan sing apik → Varian batang dobel stroke sing bisa diatur MDJ

     -- Umpan balik sinyal posisi: Tambah sufiks S karo CMSH/DMSH saklar magnetik kanggo deteksi stroke PLC

  2. Skenario Aplikasi Industri Khas

     -- Otomasi 3C & Semikonduktor: Penjepit peralatan mini, push material, crimping komponen, stasiun posisi sing tepat

     -- Peralatan Otomatis Umum: Pamblokiran benda kerja, ngalih stasiun, mekanisme timbal balik linier cilik

     -- Majelis Perkakas & Perangkat Keras Omah: Pers-fit bagean cilik, pengikat snap, dispensing lem mikro

     -- Mesin Pengemasan & Pangan: Ngirim materi ringan, penjepit produk, pemisahan sortir otomatis

Ringkesan Siji Kalimat

     SOLH MD multi-arah free Gunung silinder kompak isine rod siji / pindho, siji / pindho tumindak lan stroke luwes varian MDJ karo lengkap 6-sisi bolongan soyo tambah, dibangun ing buffer lan ring Magnetik opsional, Ultra-lancip entheng desain becik kanggo cahya mbukak clamping, ejecting lan posisi ing 3C, peralatan semikonduktor, packaging lan automation.
