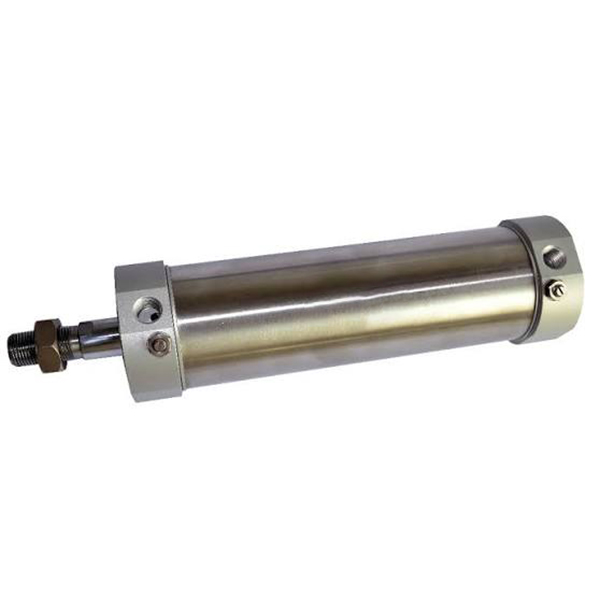

MG Series Stainless Steel Mini Silinder | JIS Standard Corrosion-Tahan Pneumatic Cylinder

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Fitur Struktural Inti

     Seri SOLH MG minangka silinder pneumatik mini stainless steel lengkap sing digawe sesuai karo standar industri JIS. Isine sawetara bolongan saka φ20 kanggo φ63mm, dipanggonke antarane seri MA ekonomis lan dhuwur-mburi CM2 seri. Nampilake ketahanan korosi sing apik, tahan geter lan umur layanan sing dawa banget, menehi kinerja biaya sing luar biasa. Bisa diijolake kanthi lengkap karo seri SMC CM2 / CM3, digunakake kanthi akeh ing skenario otomatisasi medium lan standar kalebu panganan, farmasi, kemasan, elektronik, lingkungan kerja asam sing lembab lan lemah.

  1.1 JIS Standard & High Interchangeability

     Diprodhuksi kanthi ketat miturut spesifikasi standar JIS kanthi dimensi dipasang lan standar antarmuka. Iki entuk interchangeability dimensi lan struktur sing sampurna karo silinder seri SMC CM2 lan CM3, ndhukung panggantos modifikasi nul, upgrade peralatan batch lan pencocokan baris otomatis standar.

  1.2 Struktur Anti Korosi Stainless Steel Lengkap

     Ngadopsi tabung silinder baja tahan karat SUS304 premium lan rod piston, dicocogake karo tutup mburi paduan aluminium kekuatan dhuwur. Struktur materi terpadu nyedhiyakake kinerja anti-karat, anti-karat lan tahan tekanan, kanthi stabil adaptasi karo kahanan kerja sing atos kayata kelembapan sing dhuwur, bledug, asam lemah lan alkali sing lemah, ngluwihi silinder ekonomi biasa ing kemampuan adaptasi lingkungan.

  1.3 Rivet Rolling Enkapsulasi Struktur Firm

     Ngadopsi teknologi encapsulation rolling rivet profesional kanggo tutup mburi lan integrasi crimping tabung silinder. Struktur sakabèhé nyenyet lan mantep kanthi resistensi geter lan resistensi dampak sing kuat, ngindhari sambungan sing longgar sajrone operasi frekuensi dhuwur jangka panjang. Bentuk lurus bunder sing streamlined nduweni struktur sing prasaja lan pangopènan saben dina sing trep, nyuda biaya operasional lan pangopènan.

  1.4 Gerak Diversifikasi & Turunan Fungsional

     • MG Ganda Akting: Gerakan bolak-balik asupan udara dual-end, jinis standar sing paling universal kanggo otomatisasi linear konvensional.

     • MSG Tunggal Acting (Push Out): Struktur push-out Spring, extension otomatis sawise gagal daya kanggo mekanisme reset safety.

     • Akting Tunggal MTG (Pull Back): Struktur bali Spring, retraction otomatis sawise Gagal daya kanggo skenario posisi protèktif.

     • MGD Double Rod: Rod piston output dual-end, nyadari gerakan sinkron lan stroke efektif tikel kaping pindho kanggo transmisi sinkron sing tepat.

     • MGC bantalan luwes: Double tumindak karo dual-mburi luwes online buffer, èfèktif nyuda gangguan lan impact kanggo operasi siklik dhuwur-kacepetan.

     • MGCD Double Rod Bantal: Struktur rod pindho dilengkapi buffer online luwes, nggabungke operasi sinkron lan dhuwur-kacepetan kinerja stabil.

  1.5  Sistem Panyangga sing Bisa Dipercaya & Segel Gesekan Sedheng

     Standar dilengkapi bantalan anti-tabrakan karet berkualitas tinggi kanggo buffering dhasar lan nyuda gangguan; Model sing dianyari MGC / MGCD ndhukung bantalan udara sing bisa diatur kanthi manual dual-end, kanthi sampurna adaptasi karo kahanan kerja kanthi kacepetan dhuwur lan abot. Ngadopsi segel komposit bidirectional khusus kanthi alur panyimpenan lenga sing dibangun, silinder kasebut nduweni tekanan wiwitan sing sithik banget, operasi tanpa minyak sing stabil lan umur layanan luwih saka 8 yuta siklus.

  1.6  Induksi Magnetik Dibangun ing Seri Lengkap

     Kabeh seri MG dilengkapi dering magnetik sing dibangun (kode S minangka standar, ora bisa dicopot), kompatibel karo saklar magnetik seri Airtac CS1-G lan SMC M9B. Ndhukung deteksi posisi piston akurat wektu nyata lan sambungan sinyal listrik, nyadari posisi siklus otomatis lan pemantauan peralatan cerdas.

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

 1. Struktur Model Khas: MG25-100S-CM-FA

 2. Tuladha Tatanan Standar

     • Model Magnetik Akting Ganda Standar: MG32-75S-CM (32mm bore, 75mm stroke, round tail, built-in magnetic ring)

     • Adjustable Cushion Double Acting Model: MGC40-100S-CA (40mm bore, 100mm stroke, swing tail, adjustable air cushion)

     • Single Acting Spring Return Model: MTG20-50S-U (20mm bore, 50mm stroke, flat tail, single acting reset)

3. Parameter Teknis Inti (Tipe Standar)

4. 0.5MPa Diagram Referensi Teoretis & Tegangan (Batang Tunggal)

  4.1 Data Kinerja Ganda (MG).

  4.2 Data Kinerja Tunggal (MTG Spring Return).

5. Formulir Pemasangan & Model Turunan

  5.1 Diversifikasi Cara Pemasangan Universal

     • CM Buntut Bunder: Pemasangan lurus standar, jinis paling universal kanggo operasi linear tetep konvensional

     • CA Swing Tail: Struktur buntut sing bisa diayun, khusus diadaptasi kanggo mekanisme mekanik oscillating lan flipping

     • U Buntut Datar: Desain kompak buntut datar, cocok kanggo papan instalasi ultra-tipis lan sempit

     • FA / FB Ngarep / mburi Flange: Ngarep lan mburi flat flange mbenakake, instalasi vertikal stabil kanggo posisi heavy-loading

     • LB Kurung Kaki: Axial foot base fixing, instalasi lateral trep lan tata letak peralatan

     • SDB kuping pindho krenjang: Struktur engsel dobel, operasi ayunan fleksibel kanggo skenario linkage khusus

  5.2 Seri Turunan Inti

     • MG Standard Double Acting: Model sing dilengkapi magnet universal kanggo otomatisasi standar medium umum

     • MSG/MTG Tunggal Acting: Spring push-out / spring bali jinis kanggo reset safety lan posisi protèktif

     • MGD Double Rod: Struktur output sinkron dual-end, stroke dobel lan ningkatake stabilitas operasi

     • MGC bantalan luwes: Struktur buffer udara sing ditingkatake, luwih disenengi kanggo operasi siklik sing kerep banget

     • MGCD Double Rod Bantal: Nggabungake sinkronisasi rod pindho lan buffering luwes kanggo peralatan-kacepetan dhuwur tliti dhuwur

6. MG vs MA vs CM2 Pilihan Comparison

7. 3-Langkah Pandhuan Pilihan cepet

     1. Pilihan Bore: Pilih ukuran bolongan cocok adhedhasar bobot mbukak nyata, cadangan luwih saka 50% safety margin. Utamakan seri MG kanggo kahanan kerja sing tahan dhuwur lan tahan karat.

     2. Pilihan Stroke: Stroke kerja nyata plus margin safety 10~20mm; tindakake watesan stroke standar: pindho akting ≤500mm, siji akting ≤150mm.

     3. Konfigurasi Fungsional: Pilih MG kanggo standar pindho akting, MTG kanggo single akting spring bali, MGC kanggo dhuwur-kacepetan luwes bantal panjaluk. Seri lengkap wis dilengkapi dering magnetik, kompatibel karo saklar magnetik CS1-G lan M9B kanggo deteksi posisi.

Ringkesan Siji Kalimat

     Silinder mini stainless steel standar SOLH MG JIS ngimbangi resistensi korosi sing dhuwur, umur layanan sing dawa lan kinerja biaya, kanthi macem-macem gerakan lan pilihan pemasangan, dadi solusi pneumatik mid-range sing optimal kanggo panganan, farmasi, kemasan lan peralatan otomatisasi lingkungan lembab.
