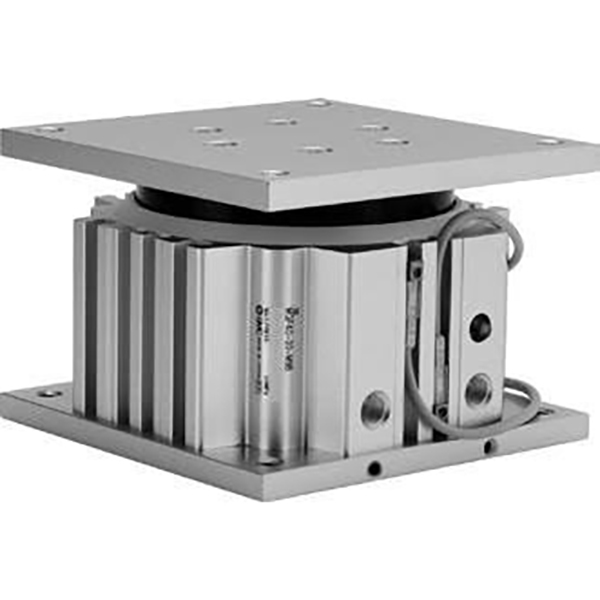

MGF Series Guide Tabel Silinder | Low-Profil Dhuwur Anti-Deflection Pneumatic Cylinder

Merk: SOLH dening Richge Technology

Ringkesan Produk & Fitur Struktur Inti

     Seri SOLH MGF minangka silinder meja panuntun profil rendah sing dilengkapi struktur lengen pandhuan konsentris gedhe lan kapasitas beban anti-defleksi seragam 360 °. Nutupi ukuran bolongan φ40mm, φ63mm lan φ100mm karo stroke cendhak standar kiro-kiro saka 30mm kanggo 100mm, silinder iki adopts desain dhuwur-dhuwur ultra-tipis lan ndhukung ndhuwur & ngisor dual-arah soyo tambah. Iki nyedhiyakake kinerja beban anti-eksentrik sing apik lan kemampuan anti-rotasi kanthi tliti dhuwur, cocog banget kanggo kahanan kerja beban abot sing cendhak kayata ngangkat workpiece, posisi sing tepat, ngowahi stasiun lan push tugas abot, dadi solusi pneumatik sing disenengi kanggo peralatan otomatis kompak.

Kaluwihan Struktural Utama

• Profil Ultra-Low & Dhuwur Minimal: Dhuwur instalasi sakabèhé 15-20% luwih murah tinimbang seri MGQ, nyadari awak ultra-tipis pas karo tata letak peralatan sing kompak. Ngganti struktur rod panuntun dobel tradisional kanthi lengen pandhuan konsentris kanthi diameter gedhe nyuda bobot sakabèhé kira-kira 15% lan nyedhiyakake kinerja anti-defleksi omnidirectional 360 ° sing konsisten tanpa sensitivitas arah.

• Beban Anti-Eccentric Kuat & Kaku Dhuwur: Lengan pandhuan gedhe sing terintegrasi lan struktur pin anti-rotasi sing dibangun nyedhiyakake silinder kanthi torsi sing bisa diidini banget, nganti 409N·m kanggo model φ100mm. Stabil nanggung beban eksentrik saka arah 360 ° tanpa defleksi utawa macet. Akurasi anti-rotasi presisi dhuwur njamin posisi bola-bali stabil: φ40 (± 0,08 °), φ63 (± 0,06 °), φ100 (± 0,05 °).

• Pemasangan Fleksibel & Tata Letak Pipa: Ngadopsi desain soyo tambah loro-arah ndhuwur lan ngisor inovatif, mbisakake instalasi tetep ing loro lumahing ndhuwur lan ngisor kanggo adaptasi kanggo ngangkat horisontal, meksa vertikal lan cara kerja multi-arah. Dilengkapi karo desain T-slot papat-sisi (telung sisih kasedhiya ora kalebu lumahing piping), ngalih Magnetik bisa diinstal ing papat sisih kanggo deteksi stroke multi-posisi fleksibel.

• Desain Awet & Kurang Pangopènan: Struktur reciprocating kaping pindho kanthi buffer karet dual-end kanthi efektif nyuda impact gerakan lan gangguan operasi, ndawakake umur layanan silinder lan peralatan periferal. Desain bebas pangopènan tanpa minyak ndhukung operasi ing lingkungan sing resik lan nyuda biaya pangopènan saben dina.

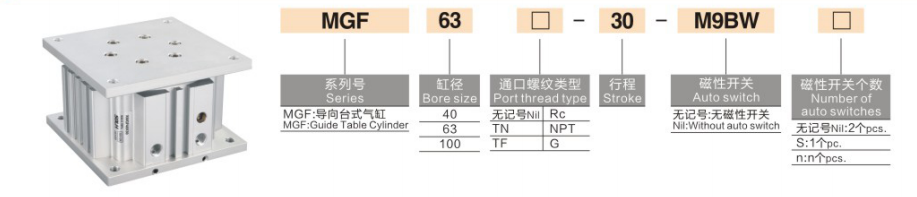

Aturan Penamaan Model Lengkap

Tuladha Model: MGF63-50-M9BW | 10-MGF40-30-Y59B

Tuladha Referensi Urutan Standar

• MGF40-30: bolongan 40mm, stroke 30mm, jinis standar tanpa saklar magnetik

• MGF63-75-2S: 63mm bore, 75mm stroke, dual saklar magnetik kanggo dual-posisi deteksi

• 10-MGF100-100-Y59B: bore 100mm, stroke 100mm, seri kurang bledug kanthi saklar magnetik Y59B

Parameter Teknis Inti Standar

(Kondisi tes standar: 20 ℃ suhu normal, tekanan 0.5MPa)

1. Spesifikasi Kinerja Umum

• Mode operasi: Gerak bola-bali tumindak kaping pindho

• Rentang Tekanan Kerja: 0,1 ~ 1,0MPa; Bukti Tekanan: 1.5MPa

• Suhu sekitar: -10 ℃ ~ 60 ℃ (lingkungan bebas es)

• Kacepetan Operasi Piston: 50~500mm/s

• Mode Buffer: Buffer karet dual-end kanggo nyuda impact lan ngilangi gangguan

• Mode Lubrication: Operasi tanpa pangopènan tanpa minyak, kompatibel karo bengkel sing resik

2. Data Thrust Teoritis (Unit: N)

3. Data Torsi sing Diidini (100mm/s, Unit: N·m)

4. Data Bobot Produk (Stroke 50mm, Unit: kg)

Skenario Aplikasi Khas

• Lifting & Positioning Stations: Becik kanggo produksi line workpiece jacking, pallet posisi lan jig ejection. Struktur pandhuan kaku sing dhuwur njamin operasi sing stabil ing kahanan beban abot sing cendhak tanpa panyimpangan posisi.

• Nguripake Stasiun & Ngalih Arah: Cocog kanggo rotasi piring indeks, 90 ° workpiece flipping lan pangolahan ngoper arah otomatis. Presisi anti-rotasi ultra-dhuwur njamin mesin sing konsisten lan akurasi perakitan.

• Terjemahan Short-Distance Tugas Abot: Sampurna kanggo short-stroke heavy-load meksa nindakake perkara / narik lan 360 ° arah kawenangan mbukak beban eksentrik. Kapabilitas anti-defleksi omnidirectional seragam ngatasi watesan arah silinder dual-guide-rod tradisional.

• Peralatan Otomatis Kebersihan Dhuwur: Desain bebas lenga lan kurang bledug adaptasi karo lingkungan kerja semikonduktor, elektronik 3C lan peralatan medis sing ketat, nyukupi standar produksi bengkel sing resik kanthi syarat pangopènan sing sithik.

MGF vs MGQ Inti Bèntenipun Comparison

Pandhuan Pilihan Cepet Telung Langkah

1. Pilihan Ukuran Bore: Pilih bolongan sing cocog adhedhasar beban kerja nyata. Priksa manawa dorongan teoritis ≥ beban aktual × 1,5. Prioritasake ukuran bolongan sing luwih gedhe kanggo kondisi kerja beban eksentrik kanggo ningkatake stabilitas lan kinerja anti-defleksi.

2. Pilihan Stroke: Pilihan stroke standar yaiku 30mm, 50mm, 75mm lan 100mm. Pilih seri MGF kanggo kabeh aplikasi short-stroke (≤100mm) mbutuhake profil kurang lan kapasitas anti-eksentrik dhuwur.

3. Pilihan Konfigurasi

￮ Deteksi stroke posisi ganda: Pilih konfigurasi switch magnetik dual 2S kanggo ngawasi posisi ujung-kanggo-mburi sing akurat.

￮ Lingkungan kebersihan dhuwur: Pilih seri bledug resik 10 ater-ater kanggo adaptasi karo skenario peralatan semikonduktor, medis lan elektronik.

Ringkesan Siji Kalimat

     SOLH MGF seri kurang-profil guide Tabel silinder fitur dhuwur instalasi Ultra-tipis, 360 ° seragam kapasitas mbukak anti-deflection, gedhe allowable torsi lan loro-arah soyo tambah keluwesan, serves minangka short-stroke heavy-load solusi pneumatik optimal kanggo peralatan automation tliti kompak.
