Merk: SOLH dening Richge Technology

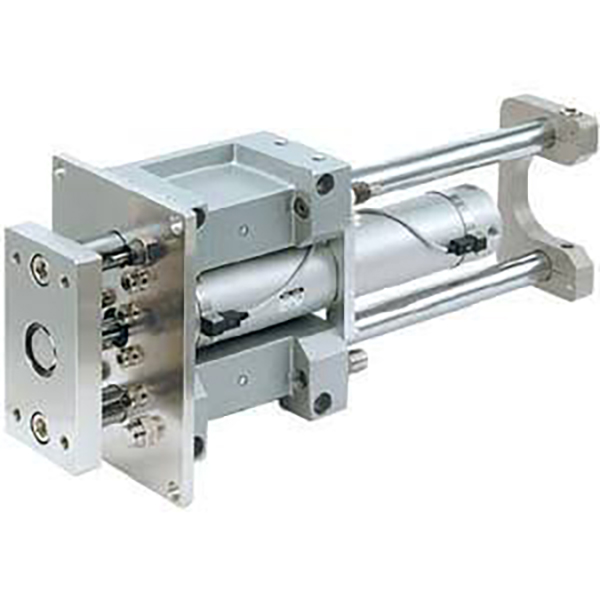

Seri SOLH MGG minangka silinder rod panuntun dawa-stroke tugas abot profesional kanthi tabung silinder bunder + struktur rod panuntun ganda eksternal. Direkayasa kanggo kaku ultra-dhuwur, resistance mbukak lateral nemen, operasi long-travel stabil lan kinerja anti-rotasi tliti dhuwur, seri iki nyakup ukuran bolongan saka φ20mm kanggo φ100mm, nawakake rong model configurable: MGGM karbon alloy jinis bantalan geser lan MGGL presisi dhuwur jinis bantalan werni. Iki dirancang khusus kanggo kahanan kerja long-stroke, heavy-load, impact dhuwur lan eksentrik, digunakake ing stasiun ngangkat otomatis, terjemahan, mandheg lan push.
• Struktur Tugas Berat Ultra-High Rigidity: Ngadopsi tabung silinder bunder sing kandel lan rod panuntun dual eksternal kanthi diameter gedhe kanthi desain span sing amba, seri MGG menehi resistensi sing unggul ing industri kanggo mlengkung, torsi lan pasukan sisih. Kapasitas beban sisih tekan luwih saka 3 kaping silinder biasa, njamin nol sagging ing stroke dawa lan nol ngimbangi ing beban abot.
• Kinerja Long-Stroke Anjog Industri: Seri lengkap ndhukung stroke standar maksimum 1300mm, adoh ngluwihi watesan stroke MGP lan MGQ seri. Iku sampurna adaptasi kanggo ngirim materi long-distance, ngangkat platform dhuwur-travel lan skenario nyopir linear lengkap.
• Konfigurasi Dual Bearing kanggo Skenario Lengkap
￮ MGGM (Slide Bearing): Dilengkapi karo paduan karbon sliding bushing, fitur resistance mbukak lateral unggul, impact resistance lan nyandhang resistance, dadi pilihan pisanan kanggo heavy-load, bledug lan dhuwur-impact kahanan kerja atos.
￮ MGGL (Bantalan Bola): Ngadopsi bantalan bal linear kanthi tliti dhuwur, entuk gesekan ultra-rendah, gerakan stroke ultra-lancar lan siklus frekuensi dhuwur sing stabil, cocog kanggo posisi long-stroke kanthi presisi lan gerakan reciprocating kacepetan dhuwur.
• Standar Built-In Hydraulic Buffer: Beda saka silinder buffer karet conventional, seri MGG dilengkapi dual-mburi dibangun ing buffer hydraulic minangka konfigurasi standar. Iku efisien nyerep energi impact massive kui dening long-stroke lan gerakan kacepetan dhuwur, mbusak gangguan tabrakan lan nglindhungi peralatan lan workpieces saka karusakan impact.
• Presisi Anti-Rotasi Ultra-Dhuwur: Ndadekake akurasi anti-rotasi sing luar biasa ± 0,02 ° ~ ± 0,07 °, kanthi ukuran bolongan sing luwih gedhe menehi presisi sing luwih dhuwur. Model φ100mm tekan presisi paling dhuwur ± 0,02 °, njamin posisi bola sing stabil lan dipercaya.
• Modular Low-Maintenance Design: Awak silinder lan pigura guide nganggo struktur modular sawijining, saéngga panggantos kapisah saka tabung silinder lan komponen piston, kang nemen nyuda biaya pangopènan mengko. Alur ngalih magnet multi-arah ndhukung instalasi deteksi posisi fleksibel.

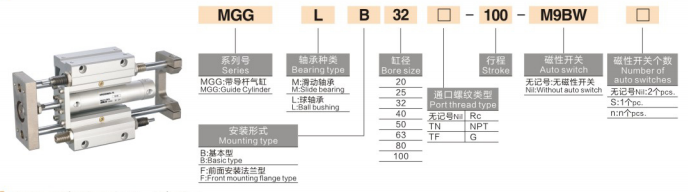

Tuladha Model: MGGM32-200-M9BW | MGGL50-500J-50S-XB6
|
Segmen Kode |
Makna Spesifikasi |
|
MGG |
Kode Series: Heavy-Duty External Guide Rod Cylinder |
|
M / L |
Tipe bantalan: M = MGGM bantalan geser karbon; L = bantalan bola presisi MGGL |
|
B / F |
Tipe Pemasangan: B=Tipe dhasar; F = Tipe pemasangan flange |
|
20~100 |
Ukuran Bor (mm): φ20/25/32/40/50/63/80/100 |
|
25~1300 |
Stroke Long Standar (mm): Full range 25mm nganti 1300mm |
|
J |
Tipe stroke sing bisa diatur (rentang penyesuaian stroke 0 ~ 50mm) |
|
M9BW |
Saklar magnetik tunggal/ganda opsional kanggo sensing posisi |
|
S |
Ring magnetik internal (konfigurasi standar) |
|
-XB6 |
Pilihan tahan suhu dhuwur: suhu kerja -10 ℃ ~ 150 ℃ |
Tuladha Referensi Urutan Standar
• MGGM40-300S: bolongan 40mm, stroke dawa 300mm, jinis bantalan geser kanthi magnet sing dibangun
• MGGL25-200J-30S: bore 25mm, stroke standar 200mm, stroke adjustable 30mm, jenis bantalan bola presisi
• MGGM63-400F-XB6: bore 63mm, stroke 400mm, pemasangan flange, silinder tugas berat tahan suhu dhuwur
(Kondisi tes standar: 20 ℃ suhu normal, tekanan 0.5MPa)
1. Parameter Kinerja Umum
• Rentang Tekanan Kerja: 0,1 ~ 1,0MPa; Bukti Tekanan: 1.5MPa
• Suhu sekitar: -10 ℃ ~ 60 ℃ (lingkungan konvensional bebas es); -10 ℃ ~ 150 ℃ (-XB6 versi suhu dhuwur)
• Kacepetan Operasi Piston: 50 ~ 1000mm / s, khusus optimized kanggo long-stroke operasi kacepetan dhuwur
• Mode Buffer: Buffer hidrolik dual-end standar kanthi panyerepan energi impact sing kuat
• Mode Lubrication: Operasi tanpa pangopènan tanpa minyak, cocok kanggo macem-macem lingkungan industri
2. Data Thrust Teoritis (@0,5MPa, Unit: N)
|
Ukuran Bor (mm) |
Daya Teoretis (N) |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. Data Bobot Produk (100mm Stroke, Unit: kg)
|
Ukuran Bor (mm) |
Bobot MGGM (kg) |
Bobot MGGL (kg) |
|
20 |
0.95 |
1.00 |
|
25 |
1.45 |
1.50 |
|
32 |
2.10 |
2.20 |
|
40 |
3.20 |
3.30 |
|
50 |
4.80 |
4.95 |
|
63 |
7.10 |
7.30 |
|
80 |
11.80 |
12.10 |
|
100 |
18.50 |
18.90 |
|
Item Perbandingan |
MGGM (Slide Bearing) |
MGGL (Bantalan Bola) |
|
Tipe Bearing |
Bantalan geser paduan karbon |
Presisi dhuwur bantalan bal |
|
Kapasitas Beban Lateral |
Ekstrim (3 kaping silinder biasa) |
Kuat (ngutamakake gerakan lancar) |
|
Akurasi Non-Rotasi |
± 0,03 ° ~ ± 0,07 ° |
± 0,02 ° ~ ± 0,05 ° (luwih tliti) |
|
Karakteristik gerak |
Super nyandhang-tahan, tahan impact, umur layanan dawa |
Gesekan ultra-rendah, stroke lancar, operasi frekuensi dhuwur sing stabil |
|
Skenario sing ditrapake |
Beban abot, stroke dawa, lingkungan bledug, kahanan kerja sing kena pengaruh dhuwur |
Precision long-stroke posisi, kacepetan dhuwur muter, kurang gesekan dibutuhake stasiun |
|
Tingkat Biaya |
Irit |
Premium |
1. Dual Mounting Pilihan
• Tipe Dasar (B): Pre-reserved bolongan meneng ing ngisor lan sisih lumahing kanggo mbenakake langsung. Fitur perakitan lan disassembly prasaja, cocok kanggo tata letak peralatan horisontal lan vertikal conventional.
• Tipe Flange (F): Struktur pemasangan flange ngarep, dirancang khusus kanggo meksa vertikal mudhun, narik lan kondisi kerja beban sing digantung, njamin bantalan beban sing stabil.
2. Aplikasi Industri Inti
• Platform Ngangkat Long-Stroke: Peralatan ngangkat lan meja kerja vertikal nyopir, ndhukung maksimum 1300mm ultra-dawa stroke, njaga stabilitas nul-sag ing full-stroke beban abot.
• Terjemahan Conveyor Tugas Berat: Terjemahan benda kerja, transfer pallet lan push material long-distance; kinerja anti-eksentrik lan anti-offset banget njamin akurasi operasi konsisten.
• Stasiun Stop Dampak Tinggi: Produksi line workpiece mandeg, posisi lan impact matesi; buffer hydraulic standar kanthi nyerep energi kinetik impact cepet kanggo nglindhungi peralatan.
• Otomasi Umum Heavy-Duty Driving: Jig ngangkat, ejeksi bagean abot lan nyopir beban eksentrik; ngganti silinder pamisah tradisional + kombinasi kirim guide abot kanggo menakake struktur mechanical lan nambah stabilitas sistem.
|
Item Perbandingan |
MGG (Stroke Panjang Tugas Berat) |
MGP (Tipe Standar) |
MGQ (Tipe Kompak Tipis) |
|
Range Stroke |
25~1300mm (max paling dawa) |
25 ~ 500 mm |
25~250mm (paling cendhak) |
|
Desain Struktur |
Tabung bunder + rod panuntun dual eksternal |
awak lancip Square + rod guide dual internal |
awak kothak Ultra-tipis + rod guide dual internal |
|
Kapasitas Beban Lateral |
Paling kuat (3× silinder biasa) |
Sedheng (2× silinder biasa) |
Kuwat (2×+ silinder biasa) |
|
Tipe Buffer |
Buffer hidrolik standar |
Buffer karet (buffer udara opsional) |
Buffer karet (buffer udara opsional) |
|
Akurasi Non-Rotasi |
Nganti ± 0,02 ° (presisi paling dhuwur) |
± 0,08 ° ~ ± 0,15 ° |
± 0,04 ° ~ ± 0,10 ° |
|
Skenario Aplikasi Inti |
Stroke dawa, beban abot, impact dhuwur |
Tata letak standar, beban medium |
Papan winates, posisi tliti dhuwur |
1. Pilihan Ukuran Bore: Pilih ukuran bore miturut beban kerja nyata. Tansah dorongan teoritis ≥ beban nyata × 1,5; cadangan 80% safety margin kanggo kahanan kerja long-stroke kanggo nyegah rod sagging lan panyimpangan posisi.
2. Pilihan Tipe Bearing: Pilih bantalan geser MGGM kanggo skenario abot, bledug lan dhuwur; pilih bantalan werni MGGL kanggo presisi posisi long-stroke lan gerakan siklik frekuensi dhuwur.
3. Pilihan Konfigurasi Fungsional
￮ Panjaluk stroke ultra-dawa: Prioritasake seri MGG (stroke maksimal 1300mm, ngluwihi kemampuan MGP/MGQ)
￮ Panjaluk deteksi posisi: Nglengkapi konfigurasi magnet S + saklar magnetik multi-arah
￮ Lingkungan suhu dhuwur: Pilih -XB6 pilihan tahan suhu dhuwur (-10 ℃ ~ 150 ℃)
SOLH MGG seri heavy-duty long-stroke guide rod silinder fitur rigidity maksimum, resistance impact nemen lan industri-leading 1300mm long-stroke stabilitas, dilengkapi buffer hydraulic standar lan ultra-dhuwur anti-rotasi tliti, dadi solusi optimal kanggo heavy-load, long-travel lan dhuwur-impact stasiun nyopir otomatis.
