MGP Series Thin Compact Guide Rod Cylinder | Silinder Pneumatik Non-Rotasi Tinggi Kaku

Merk: SOLH dening Richge Technology

Ringkesan Produk & Fitur Struktural

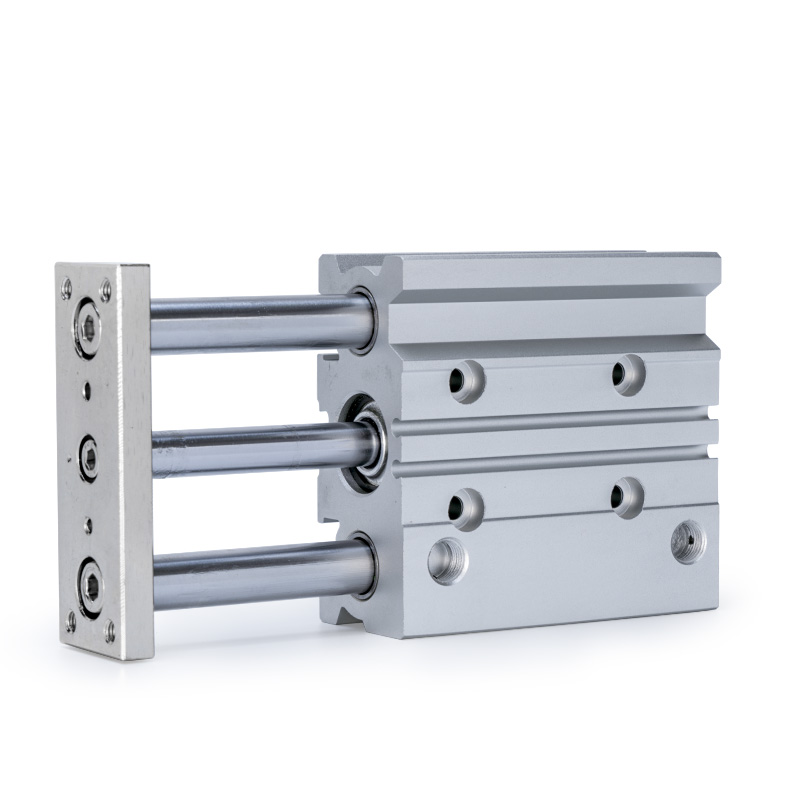

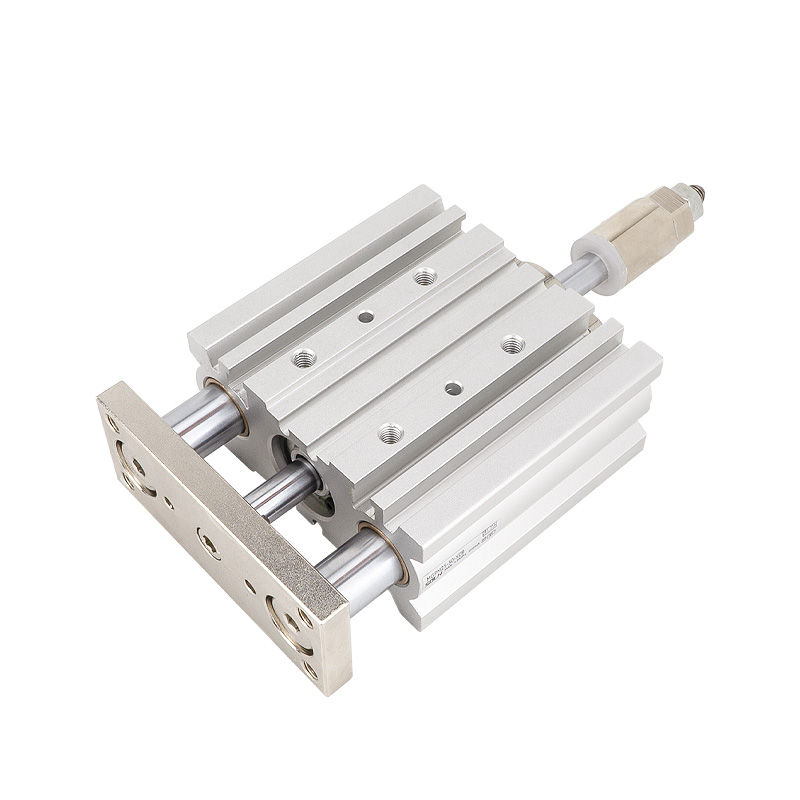

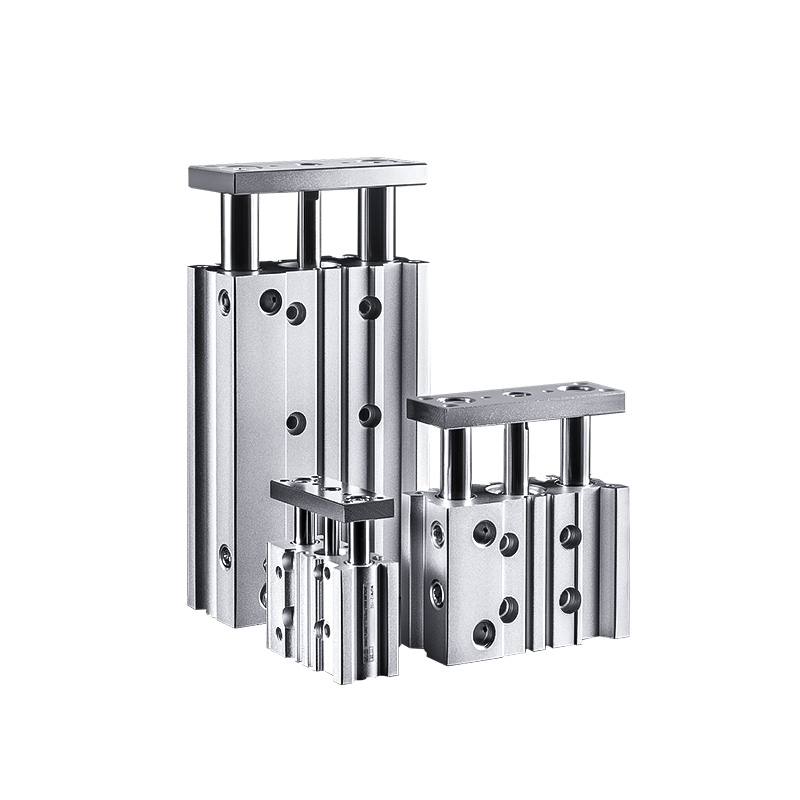

     Seri SOLH MGP minangka silinder rod guide dual-jinis tipis sing dhuwur-kaku sing nggabungake awak silinder, rod guide dual lan bantalan presisi. Nampilake kinerja anti-torsion sing dibangun lan resistensi beban lateral sing kuwat, ora mbutuhake mekanisme panuntun eksternal. Kanthi awak ultra-tipis warata lan desain entheng (bobot suda dening 17% ~ 24% dibandhingake karo silinder conventional), iku sampurna pas tata otomatis kompak kanggo mencet, posisi, ngangkat lan workpiece nransfer skenario. Telung jinis bantalan sing bisa diijolake nutupi kahanan kerja sing abot, kacepetan dhuwur lan ultra-presisi, nyadari solusi nyopir linier universal kanthi lengkap.

Kaluwihan Struktural Inti

• Coaxial Dual Guide Rod Design: Piston lan rod guide dual nganggo tata coaxial terpadu kanggo mesthekake operasi sinkron, èfèktif mbusak deflection lan torsi sak gerakan lan nemen Ngapikake rigidity lan stabilitas sakabèhé.

• Pilihan Multi-Tipe Buffering: Buffer karet dual-end standar kanggo operasi stabil konvensional; buffer bantalan udara opsional (jinis AZ, kasedhiya kanggo bolongan ≥20mm) kanggo ngilangi impact kaku sajrone gerakan siklik kanthi kacepetan dhuwur lan abot.

• Badan Ringan Ultra-Tipis: Struktur tipis warata sing dioptimalake ngirit ruang instalasi lan nyuda bobot peralatan sakabèhé, cocog kanggo desain peralatan otomatis kompak sing terintegrasi.

• Dibangun ing alur Magnetik: Reserved guide rod alur kanggo instalasi ngalih Magnetik langsung tanpa kurung ekstra, mbisakake konfigurasi umpan balik sinyal posisi prasaja lan rapi.

Tiga Sub-seri Inti (Klasifikasi Bantalan & Basis Pemilihan Kunci)

     Seri MGP dipérang dadi telung sub-model adhedhasar struktur prewangan internal, panutup kurang-gesekan dhuwur-kacepetan, nyandhang-tahan heavy-tugas lan nul-clearance skenario Ultra-tliti, kang basis inti kanggo pilihan model cepet.

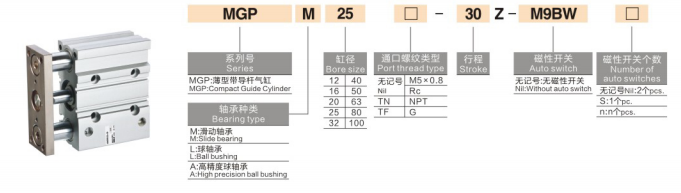

Aturan Penamaan Model Lengkap

Tuladha Model: MGPM20-50Z-M9B

1. Definisi Segmen Kode

• Kode Seri: MGP + bantalan suffix (M/L/A), makili silinder rod panuntun ganda tipe tipis kanthi konfigurasi bantalan sing beda

• Ukuran Bore: 12/16/20/25/32/40/50/63/80/100 (mm, spesifikasi standar industri lengkap)

• Stroke Length: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300mm (standar full stroke range)

• Buffer & Konfigurasi Ring Magnetik

￮ Z: Tipe standar, buffer karet dual-mburi + ring Magnetik dibangun ing, kompatibel karo instalasi ngalih Magnetik

￮ AZ: Jinis bantalan bantalan udara (mung kanggo bolongan ≥20mm), kanthi efektif nolak impact sajrone operasi kanthi kacepetan dhuwur lan abot

￮ Ora ana seselan: Tanpa ring Magnetik, saklar Magnetik ora bisa diinstal

• Ngalih Magnetik: Pilihan M9B, A93, D-M9N lan model liyane, langsung dipasang ing alur rod panuntun tanpa braket dipasang

2. Tuladha Tatanan Khas

• MGPM20-50Z: bore 20mm, stroke 50mm, bantalan geser, buffer karet standar kanthi cincin magnetik

• MGPL25-100Z-A93: bore 25mm, stroke 100mm, bantalan bola jinis kacepetan dhuwur, kanthi saklar magnetik A93

• MGPA32-75AZ: bore 32mm, stroke 75mm, bantalan presisi dhuwur, bantalan bantalan udara kanggo operasi anti-impact presisi dhuwur

Parameter Teknis Inti Umum

(Kondisi tes standar: 20 ℃ suhu normal, tekanan kerja sing dirating)

• Mode operasi: Gerak bola-bali tumindak kaping pindho

• Rentang Tekanan Kerja: 0.12~1.0MPa; Tekanan wiwitan minimal: 0.1MPa

• Tekanan Bukti: 1,5 MPa

• Suhu sekitar: -10 ℃ ~ 60 ℃ (lingkungan bebas es dibutuhake)

• Kacepetan operasi: 50~500mm/s (MGPL maks 500mm/s; MGPM/MGPA maks 400mm/s)

• Mode Buffer: Buffer karet dual-end standar; bantalan udara buffer opsional kanggo bolongan 20 ~ 100mm

• Akurasi Non-Rotasi: MGPM ± 0,05 ~ 0,07mm; MGPL ± 0,03 ~ 0,05mm; MGPA ± 0,01 mm

Spesifikasi Ukuran Port

• Bore 12/16mm: M5×0.8

• Bore 20/25/32mm: PT1/8

• Bore 40/50mm: PT1/4

• Bore 63/80/100mm: PT3/8

Data Tegangan & Tegangan Teoretis (@0.5MPa, Unit: N)

Pedoman Pilihan Cepet Siji Kalimat

1. Pilihan Model Bearing: Pilih MGPM kanggo lingkungan abot, tahan nyandhang lan bledug; milih MGPL kanggo kacepetan dhuwur, kurang gesekan lan asring muter; pilih MGPA kanggo posisi ultra-tliti lan panjaluk akurasi dhuwur-baleni.

2. Konfigurasi Ring Magnetik: Pilih suffix Z kanggo peralatan sing mbutuhake deteksi posisi lan umpan balik sinyal; pilih jinis dhasar non-Z yen ora ana fungsi switch sing dibutuhake.

3. Pilihan Mode Buffer: Nganggo buffer bantalan udhara AZ kanggo kahanan kerja kanthi kacepetan dhuwur, long-stroke lan impact gedhe; buffer karet standar ditrapake kanggo skenario umum conventional.

4. Bore & Stroke Matching: Pilih ukuran bolongan sing cocog miturut syarat beban lan dorongan sing nyata; sawetara stroke standar 5 ~ 300mm kanggo ketemu paling panjaluk automation industri.

Skenario Aplikasi Khas

• Otomasi Elektronik: Papan PCB posisi, komponen mencet, mikro-modul ngangkat lan perakitan pas bagean elektronik.

• Piranti Deteksi Presisi: Deteksi probe ngangkat, workpiece posisi lan clamping, presisi dhuwur pas lan kalibrasi.

• Mesin Packaging & Logistics: Workpiece short-distance nransfer, materi jacking lan posisi, stabil reciprocating dipakani tumindak.

• Otomasi Industri Umum: Peralatan kompak matesi posisi, stamping tambahan meksa, kacepetan kurang heavy-tugas cyclic operasi ing bengkel mbledug.

Ringkesan Siji Kalimat

     SOLH MGP seri lancip guide rod silinder nyawiji telung konfigurasi prewangan kanggo nutupi heavy-tugas, kacepetan dhuwur lan Ultra-tliti skenario, nampilaken rigidity dhuwur, resistance mbukak lateral kuwat lan desain ngirit papan, serves minangka paling Versatile universal dual-guide linear driving silinder kanggo automation industri.
