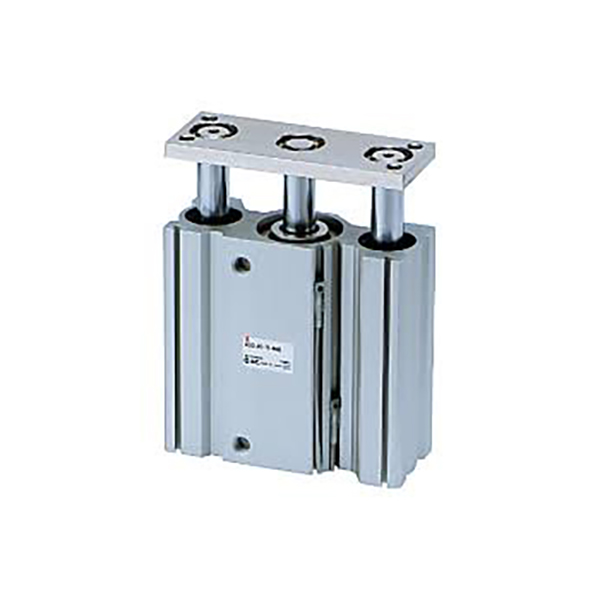

MGQ Series Compact Guide Rod Cylinder

SOLH MGQ seri ultra-tipis guide rod silinder kanthi bisa diijolke karo specifications SMC asli. Struktur terintegrasi tong silinder lan rod panuntun nyuda kekandelan sakabèhé kanthi 50% dibandhingake karo silinder sing dipandu konvensional kanggo ngirit ruang instalasi. Isine ukuran bolongan φ12 ~ 100 mm lan stroke standar 25 ~ 250 mm, ditawakake ing rong konfigurasi: bantalan geser karbon alloy MGQM lan bantalan bal presisi dhuwur MGQL. Struktur rod panuntun ganda simetris menehi resistensi sing luar biasa kanggo beban lateral, defleksi lan torsi. Versi bantalan bal MGQL entuk akurasi anti-rotasi ± 0,04 ° ~ ± 0,08 °, dene jinis bantalan geser MGQM nduweni resistensi nyandhang sing apik, kinerja tahan debu lan kaluwihan biaya kanggo kahanan bledug abot. Konfigurasi standar kalebu dering magnet sing dibangun, buffer karet dual-end lan operasi tanpa pangopènan tanpa minyak. Varian suhu dhuwur XB6 opsional bisa terus nganti 150 ℃. Akeh bolongan sing dipasang ing awak silinder; ngalih Magnetik bisa dipasang ing papat sisih kanggo bores ≥32 mm, lan flanges / kurung kaki ndhukung perakitan multi-sudut. Kanthi tekanan kerja minimal 0.1 MPa, diadopsi sacara luas kanggo posisi & ngangkat stopper conveyor, ejection PCB lan crimping ing elektronik 3C, aktuasi gerbang kanggo mesin kemasan lan jig jacking. Iku ngganti silinder kapisah plus rakitan panuntun njaba kanggo menakake desain mechanical. Dibandhingake karo MGP standar lan seri MGG tugas abot, MGQ pamer profil thinnest lan kinerja optimal kanggo operasi tliti dhuwur ing papan instalasi Dibuwang.

Kirim Pitakonan

Deskripsi Produk

MGQ Series Thin Compact Guide Rod Cylinder | Silinder Pneumatik Anti-Rotasi Kaku Dhuwur

Merk: SOLH dening Richge Technology

Ringkesan Produk & Fitur Struktur Inti

Seri SOLH MGQ minangka silinder rod panuntun terintegrasi tipis sing dirancang kanggo stasiun otomatisasi ruang. Ngadopsi struktur rod pandhuan terpadu ultra-tipis, menehi resistensi beban lateral sing luar biasa lan kinerja anti-rotasi kanthi tliti dhuwur. Nutupi sawetara bolongan lengkap saka φ12mm kanggo φ100mm, seri menehi loro konfigurasi bantalan inti: MGQM bantalan geser lan MGQL werni prewangan. Digunakake sacara luas kanggo skenario pushing, ngangkat, mandeg workpiece lan posisi sing tepat sing mbutuhake instalasi kompak, nuntun kaku lan operasi nol-defleksi.

Kaluwihan Struktural Utama

• Badan Terpadu Ultra-Tipis: Rod guide lan awak silinder sing integrally nyetak, nglereni kekandelan sakabèhé 50% dibandhingake silinder rod guide tradisional. Iki minangka pilihan optimal kanggo desain peralatan sing kompak lan tata letak instalasi sing winates ing papan.

• Struktur Kaku Dhuwur Pandhuan Ganda: Dhukungan rod panuntun ganda simetris nambah resistensi beban lateral, kanthi kapasitas beban sisih luwih saka kaping pindho tinimbang silinder stopper biasa. Efektif nolak mlengkung lan torsi, adaptasi karo beban eksentrik lan nyebabake kahanan kerja.

• Akurasi Anti-Rotasi Kelas-Anjog: Tipe bantalan werni MGQL entuk akurasi non-rotasi ultra-dhuwur ± 0,04 ° ~ ± 0,08 ° (presisi sing luwih dhuwur kanthi bolongan sing luwih gedhe); Tipe bantalan geser MGQM nawakake akurasi posisi stabil ± 0,05 ° ~ ± 0,10 °, nyukupi panjaluk posisi presisi sing beda.

• Konfigurasi Bantalan Ganda kanggo Skenario Lengkap: Geser bantalan (MGQM) kanggo heavy-load, bledug lan atos lingkungan karo kurang biaya; bantalan werni (MGQL) kanggo gerakan gesekan sithik ultra-lancar lan siklus presisi frekuensi dhuwur.

• Konfigurasi Premium Standar: Dibangun ing ring Magnetik kanggo kompatibilitas saklar Magnetik, dual-mburi buffer karet kanggo operasi stabil, lan lenga-free desain pangopènan, cocok kanggo lingkungan industri resik.

• Spesifikasi Lengkap Standar: Ukuran bolongan lengkap saka φ12mm nganti φ100mm, kanthi stroke standar mulai saka 25mm nganti 250mm, nyakup skenario nyopir otomatisasi beban medium lan gedhe.

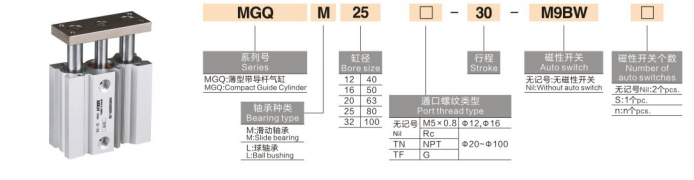

Aturan Penamaan Model Lengkap

Tuladha Model: MGQM32-50-M9BW-XB6

Segmen Kode	Makna Spesifikasi
MGQ	Kode Series: Lancip Integrated Guide Rod Cylinder
M / L	Tipe Bantalan: M = Bantalan geser paduan karbon; L = presisi dhuwur bantalan bal
12~100	Ukuran Bor (mm): Full range φ12/16/20/25/32/40/50/63/80/100
25~250	Stroke Standar (mm): 25/50/75/100/125/150/175/200/250
M9BW / 2M9B	Ngalih Magnetik Pilihan: Ngalih tunggal utawa dual kanggo deteksi posisi dual-end
-XB6	Pilihan Resistance Suhu Dhuwur: Suhu kerja -10 ℃ ~ 150 ℃

Tuladha Referensi Urutan Standar

• MGQM25-30: bore 25mm, stroke 30mm, bantalan geser tipe standar

• MGQL40-75-2M9B: 40mm bore, 75mm stroke, ball bearing type with dual magnetic switch

• MGQM50-100-XB6: bore 50mm, stroke 100mm, model bantalan geser tahan suhu dhuwur

Parameter Teknis Inti Standar

(Kondisi tes standar: 20 ℃ suhu normal, tekanan 0.5MPa)

1. Parameter Kinerja Umum

• Rentang Tekanan Kerja: 0,12~1,0MPa (φ12/16); 0.1~1.0MPa (φ20~100)

• Suhu sekitar: -10 ℃ ~ 60 ℃ (lingkungan konvensional bebas es); -10 ℃ ~ 150 ℃ (versi suhu dhuwur XB6)

• Kacepetan Operasi Piston: 50~500mm/s (φ12~63); 50~400mm/s (φ80/100 bolongan gedhe)

• Mode Buffer: Buffer karet dual-end standar; buffer bantalan udara opsional kanggo kahanan kerja sing duwe pengaruh dhuwur

• Mode Lubrication: Operasi tanpa pangopènan tanpa minyak, cocok kanggo bengkel sing resik

2. Data Thrust Teoritis (@0,5MPa, Unit: N)

Ukuran Bor (mm)	Daya Teoretis (N)
12	57
16	101
20	157
25	245
32	402
40	628
50	981
63	1559
80	2513
100	3927

3. Data Bobot Produk (Stroke 50mm, Unit: kg)

Ukuran Bor (mm)	Bobot MGQM (kg)	Bobot MGQL (kg)
12	0.18	0.20
16	0.28	0.30
20	0.42	0.45
25	0.65	0.70
32	1.05	1.10
40	1.60	1.70
50	2.45	2.55
63	3.70	3.85
80	6.30	6.50
100	9.80	10.10

MGQM vs MGQL Perbandingan Pilihan Inti

Item Perbandingan	MGQM (Slide Bearing)	MGQL (Bantalan Bola)
Tipe Bearing	Bushing geser karbon alloy	Bushing bal linear kanthi tliti dhuwur
Kapasitas Beban Lateral	Apik banget (2 kaping luwih dhuwur tinimbang silinder biasa)	Sedheng (ngutamakake operasi lancar)
Akurasi Non-Rotasi	± 0,05 ° ~ ± 0,10 °	± 0,04 ° ~ ± 0,08 ° (presisi sing luwih dhuwur)
Karakteristik gerak	resistance nyandhang Superior lan stabilitas operasional	Gesekan ultra-rendah, stroke ultra-lancar, siklus frekuensi dhuwur sing stabil
Skenario sing ditrapake	Beban abot, lingkungan bledug, beban eksentrik, stopping & angkat benda kerja
Tingkat Biaya	Irit	Premium

Metode Pemasangan & Skenario Aplikasi Khas

1. Fleksibel Multi-Mount Design

• Langsung Body Mounting: bolongan meneng Reserved ing ndhuwur, ngisor lan lumahing sisih kanggo mbenakake langsung; model ndhuwur φ32mm fitur 4-sisi ngalih grooves kanggo instalasi ngalih Magnetik omnidirectional, mbisakake Déwan cepet lan pangopènan.

• Pemasangan Tambahan Opsional: Aksesoris Flange (F) lan foot bracket (L) kasedhiya, ndhukung tata letak multi-sudut horisontal lan vertikal kanggo ngganti menyang macem-macem desain struktural peralatan.

2. Aplikasi Industri Inti

• Otomasi Line Conveyor: Workpiece mandeg, posisi pallet lan ngangkat materi; resistance impact kuwat ngalangi workpiece nutup kerugian sak dhuwur-kacepetan ngaturaken lan matesi.

• 3C Pangolahan Presisi Elektronik: Ejeksi pin PCB, posisi crimping terminal lan terjemahan benda kerja ringan; akurasi anti-rotasi dhuwur njamin perakitan presisi nul-defleksi.

• Mesin Packaging: Material baffle driving, silo gate switching lan material pushing jarak cendhak; awak ultra-tipis sampurna adapts kanggo tata letak peralatan packaging kompak.

• Otomasi Industri Umum: Jig ngangkat, bagean ejeksi lan nyopir beban eksentrik; ngganti tradisional silinder kapisah + guide rod kombinasi kanggo menakake struktur peralatan lan nyuda biaya.

MGQ vs MGP vs MGG Series Comprehensive Comparison

Item Perbandingan	MGQ (Tipe Tipis)	MGP (Tipe Standar)	MGG (Tipe Tugas Berat)
Ketebalan Badan	Ultra tipis (50% ngirit ruang)	Ketebalan standar	Kandel dhuwur-kaku awak
Tipe Bearing	Pilihan ganda Slide / Ball	Pilihan ganda Slide / Ball	Geser bantalan mung
Akurasi Non-Rotasi	Nganti ± 0,04 ° (presisi paling dhuwur)	± 0,08 ° ~ ± 0,15 °	± 0,10 ° ~ ± 0,20 °
Kapasitas Beban Lateral	kuwat	Sedheng	paling kuat
Skenario Inti Ditrapake	Tata letak sing winates spasi, posisi kanthi tliti dhuwur	Tata letak konvensional, skenario umum beban medium	Beban abot, stroke dawa, kahanan kerja dampak dhuwur

Pandhuan Pilihan Cepet Telung Langkah

1. Pilihan Ukuran Bore: Ngitung tikaman sing dibutuhake adhedhasar beban nyata; pilih ukuran bolongan kanthi dorong teoretis ≥ beban aktual × 1,5, cadangan margin safety 50% supaya ora kakehan.

2. Pilihan Tipe Bearing: Pilih bantalan geser MGQM kanggo kahanan kerja sing abot, bledug lan eksentrik; pilih bantalan bal MGQL kanggo posisi presisi dhuwur lan gerakan siklik frekuensi dhuwur.

3. Pilihan Konfigurasi Fungsional

￮ Panjaluk deteksi posisi: Nglengkapi saklar magnetik M9B/M9BW (instalasi 4-sisi kasedhiya kanggo bolongan ≥32mm)

￮ Lingkungan suhu dhuwur: Pilih -XB6 pilihan tahan suhu dhuwur (maks 150 ℃)

￮ Operasi dampak dhuwur: Nganyarke menyang buffer bantalan udara opsional (standar karo buffer karet)

Ringkesan Siji Kalimat

SOLH MGQ seri ultra-tipis dhuwur-rigidity guide rod silinder nyawiji desain ngirit papan, kapasitas beban anti-lateral sing kuwat lan akurasi anti-rotasi ultra-dhuwur, nyedhiyakake solusi nyopir linear kanthi biaya-efektif lan stabilitas dhuwur kanggo stopkontak otomatis, ngangkat lan meksa tugas sing kompak, akurat lan abot.
