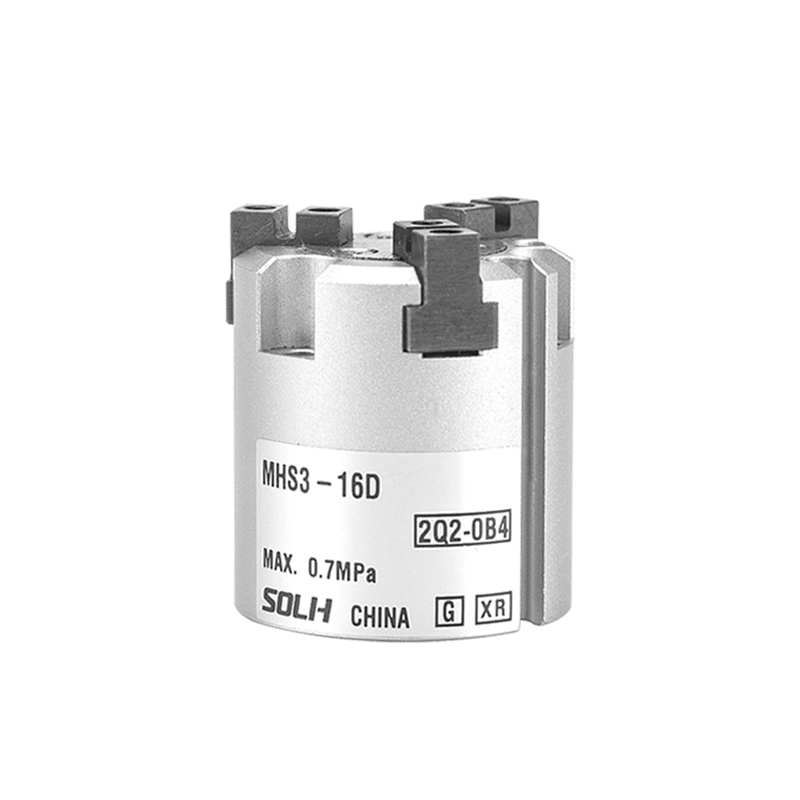

MHS3 / MHS4 Series Concentric Pneumatic Gripper (Wedge Cam Hollow Centering Chuck)

Merk: SOLH dening Richge Technology

Ringkesan Seri

     -- MHS3: 3-rahang concentric paralel gripper mimpin dening wedge cam. Dirancang kanggo clamping shafts, cakram lan workpieces bunder karo coaxiality Ultra-dhuwur.

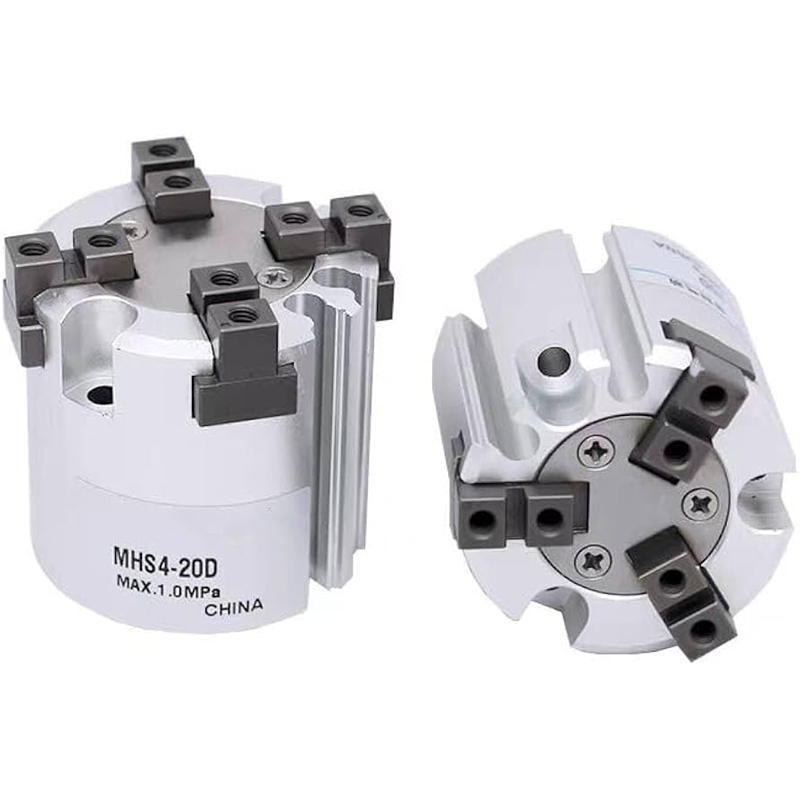

     -- MHS4: 4-rahang orthogonal gripper podo kanggo kothak, persegi dowo lan ora duwe aturan baku, clamping stabil kanggo nyegah deflection lan ngiringake.

     -- Mode Drive: Akting kaping pindho (D) minangka standar; tumindak tunggal biasane ditutup / biasane mbukak opsional.

     -- Struktur: Transmisi wedge cam, cincin magnet sing dibangun ing, bolongan tengah liwat bolongan, konstruksi tahan nganggo kaku dhuwur, operasi tanpa minyak.

     -- Akurasi Posisi: Baleni akurasi posisi ± 0.01mm, posisi tengah sing konsisten tanpa ngimbangi.

Kaluwihan Struktural Inti

  1. Wedge cam dhuwur-tliti poto-centering

     -- Kabeh rahang bebarengan mbukak lan nutup nuduhake titik tengah sing padha; bagean bunder éling centering otomatis tanpa eccentricity.

  2. Kothong tengah liwat bolongan

     -- Ngidini nuntun pipa udara, serat optik utawa pin ejector; cocok kanggo workpieces lengen klambi, bagean poros lan liwat-jinis pangolahan blanking.

  3. Kompak low-profil awak entheng

     -- Dhuwur sakabèhé cilik, becik kanggo tata letak instalasi sing padhet ing efektor pungkasan robot.

  4. Resistance kuwat kanggo pasukan lateral

     - Sampurna kanggo operasi penet, plugging lan loading alat mesin kanthi gaya beban eksternal.

  5. Dibangun ing ring Magnetik kanggo kabeh ukuran bolongan

     - Kompatibel karo saklar magnetik seri M9B / M9BW kanggo ndeteksi status mbukak / ditutup kanthi lengkap.

  6. Jarak bore lengkap: φ16 / 20 / 25 / 32 / 40 / 50 / 63 / 80 / 100 / 125mm

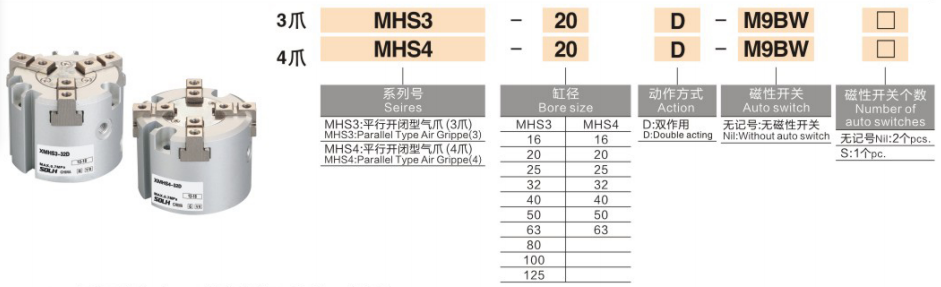

Aturan Penamaan Model Lengkap

  1. Tuladha model: MHS3-32D-M9BW

  2. Tuladha Referensi Urutan Standar

     -- MHS3-25D: 3-jaw, φ25, akting ganda, tanpa saklar magnetik

     -- MHS4-40D-2M9B: 4-jaw, φ40, akting ganda, dilengkapi saklar magnetik M9B ganda

Spesifikasi Teknis Standar Umum (Tekanan Uji: 0.5MPa)

  1. Paramèter umum

     -- Rentang Tekanan Operasi: 0,15 ~ 0,6 MPa

     - Suhu sekitar: -10 ~ 60 ℃ (ora ana icing ing pipa udara)

     - Frekuensi Operasi Maks: 120 siklus saben menit

     -- Akurasi Posisi Baleni: ± 0,01 mm

     -- Lubrication: Desain bebas lenga, cocok kanggo lingkungan produksi sing resik

  2. Clamping Force & Single Side Stroke Tabel

Pilihan Comparison: MHS3 VS MHS4

Metode Pemasangan & Skenario Aplikasi Khas

  1. Mounting Pilihan

     -- Didandani liwat sekrup pasuryan mburi + pin posisi sisih, universal kanggo instalasi robot EOAT

     -- Tengah liwat bolongan mbisakake ejector pin ejection; ndhukung loro ngembangaken internal & clamping external

  2. Aplikasi Industri Khas

     -- Alat mesin bongkar muat: Poros genggaman lan benda kerja cakram

     -- Elektronika 3C: Terminal bunder, chip persegi, penanganan hardware miniatur

     -- Industri Kemasan: Badan botol, posisi bahan tubular lan silinder

     -- Proses Perakitan & Tekan: Penekan bantalan, sisipan lengan poros, perakitan konsentris

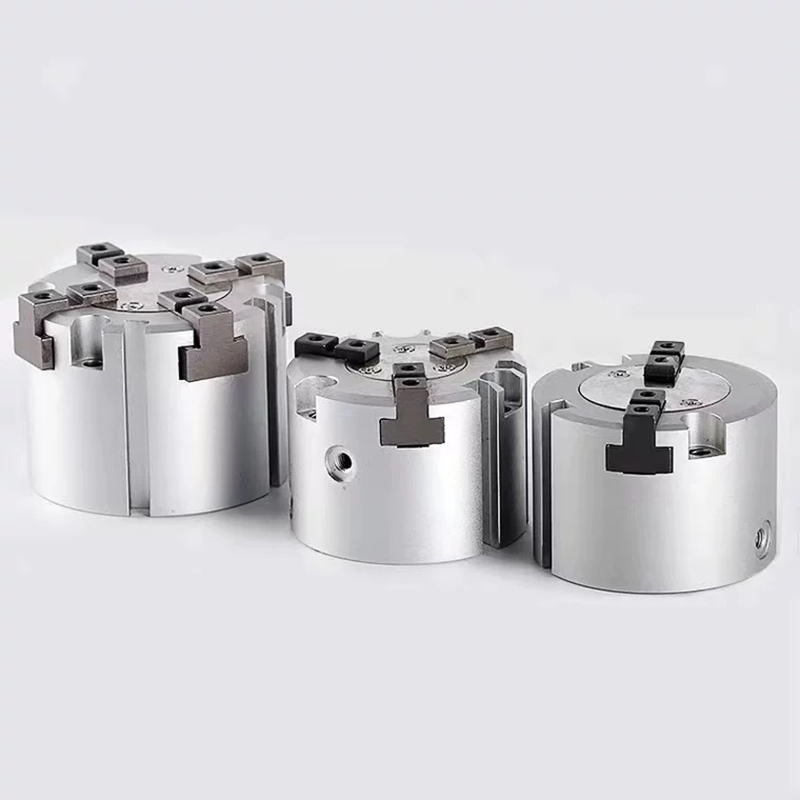

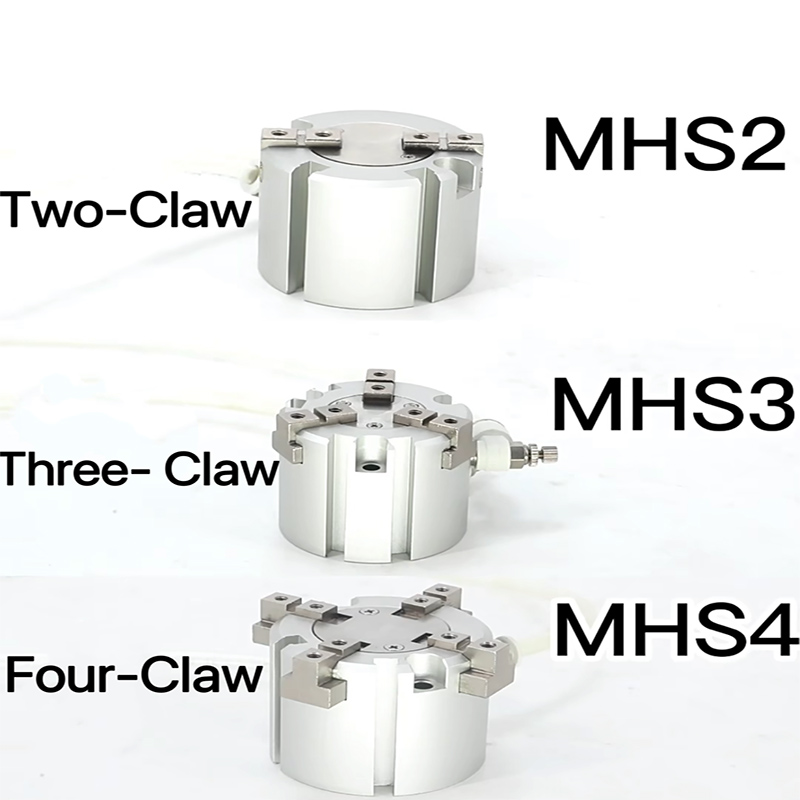

Klasifikasi Produk Keluarga MHS Lengkap

     -- MHS2: 2 rahang paralel - kanggo piring datar & benda kerja planar

     -- MHS3: 3 rahang konsentris - solusi sing disenengi kanggo kabeh komponen bunder

     -- MHS4: 4 rahang ortogonal - solusi sing disenengi kanggo bagean persegi & persegi panjang

     -- MHSJ3: Dilengkapi tutup bledug — kanggo lingkungan bengkel sing mbledug

     -- MHSH3: Extended kothong liwat bolongan - darmabakti kanggo terus liwat-jinis Processing

Ringkesan Siji Kalimat

     SOLH MHS3 3-rahang lan MHS4 4-rahang wedge cam poto-centering grippers pneumatik kothong ngirim ± 0.01mm dhuwur-tliti posisi concentric karo opsional siji / konfigurasi tumindak pindho lan tengah liwat bolongan, kompatibel karo seri M9 ngalih Magnetik; MHS3 kanggo circular shaft/disc parts, MHS4 kanggo squares & rectangular component, digunakake akeh ing mesin loading tool, 3C automation lan precision press-fit assembly stations.
