Merk: SOLH dening Richge Technology

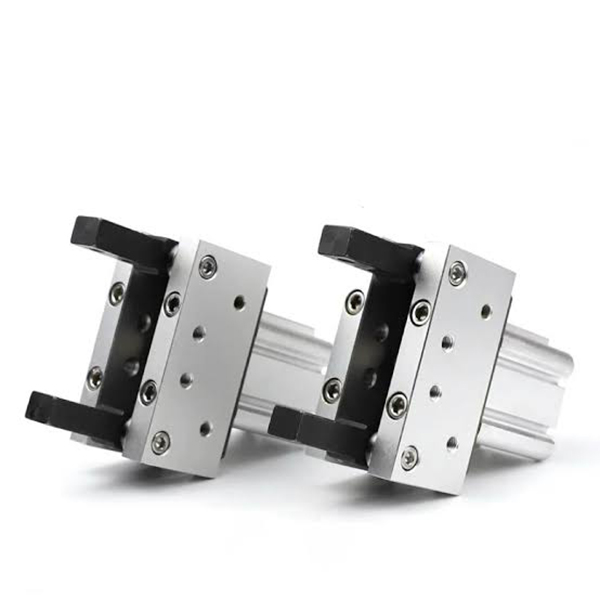

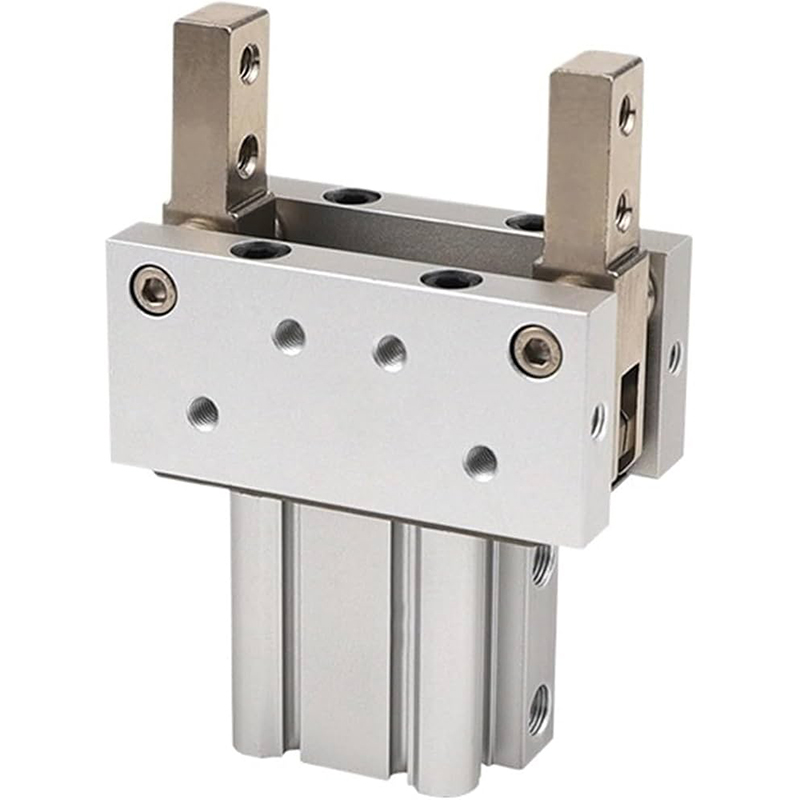

Seri SOLH MHT2 yaiku gripper sudut poros 2 rahang sing digerakake bebarengan. Fitur sing luar biasa kalebu mekanisme ngunci mandhiri, kemampuan nyekeli daya, torsi clamping ultra-dhuwur lan slot instalasi sensor papat sisi kanthi kaku struktural sing dhuwur.
Optimized kanggo clamping workpiece abot, transportasi lan posisi karo syarat safety anti-gulung ketat; gripper abot sing disenengi kanggo stasiun otomatis kanthi resiko dhuwur.
-- Prinsip Kerja: Silinder push-pull digabungake karo toggle link force-amplifying mechanism. Nalika rahang ditutup, toggle tekan posisi ngunci mati-titik. Pasukan clamping digedhèkaké 3 ~ 5 kaping, lan ≥80% pasukan clamping bisa maintained terus-terusan nalika mundhut meksa udara / online cut-off kanggo safety dipercaya timer ngunci.
- Konstruksi Awak: Omah aluminium anodized persegi kanthi cincin magnet sing dibangun. Four soyo tambah grooves (ndhuwur / ngisor / kiwa / tengen) ngidini Déwan langsung M9B / seri A93 ngalih Magnetik tanpa ngarepke mati kanggo tata sensor.
-- Jinis Operasi: Akting kaping pindho (versi standar D / versi ringan DZ dianyari). Kunci rahang ing posisi sing ditutup; thrust silinder ngreset jaws kanggo tumindak mbukak.
-- Spesifikasi Bahan: Silinder aluminium oksidasi keras, rahang baja paduan berkekuatan tinggi, rakitan sambungan tahan aus. Kaku dhuwur, umur layanan dawa lan operasi bebas minyak tanpa pangopènan.
-- Mounting Fleksibel: Multiple tapped bolongan soyo tambah ndhukung axial, longitudinal lan horisontal instalasi, cocok kanggo tata letak peralatan Dibuwang kompak.

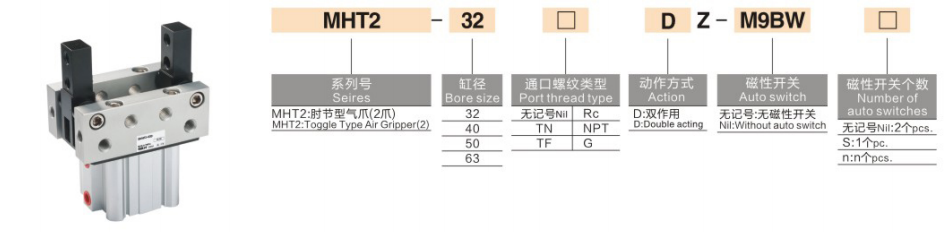

1. Tuladha Model: MHT2-50DZ-M9BW
|
Segmen |
Kode |
definisi |
| MHT2 |
Kode Seri |
Toggle joint self-locking sudut gripper |
|
50 |
Ukuran Bor (mm) |
32 / 40 / 50 / 63 |
| D/DZ |
Versi |
D = Akting ganda standar / DZ = Varian entheng sing dianyari / slot sensor papat-sisi |
| -M9BW |
Pilihan Ngalih Magnetik |
Opsional, ring Magnetik dibangun ing disiapake |
2. Tuladha Referensi Urutan Standar
-- MHT2-32D: Bore 32, model basis standar akting ganda tanpa saklar
-- MHT2-63DZ-M9B: Bore 63, jinis DZ entheng dianyari, slot sensor papat sisih, dipasang karo switch magnetik M9B
|
Parameter Item |
MHT2-32 |
MHT2-40 |
MHT2-50 |
MHT2-63 |
| Lubang (mm) |
32 |
40 |
50 |
63 |
| Torsi Penjepit (N·m) |
12.4 |
36.0 |
63.0 |
106 |
| Jaw Swing Range |
-3 ~ +28° |
-3 ~ +27° |
-2 ~ +23° |
-2 ~ +23° |
| Tekanan Operasi (MPa) |
0.1 ~ 0.6 (Disaranake: 0.4~0.5) |
|
|
|
| Suhu sekitar |
-10 ~ +60 ℃ (0 ~ + 60 ℃ nalika dilengkapi saklar magnetik) |
|
|
|
| Lubrication |
Pelumas mandiri tanpa lenga |
|
|
|
| Bobot Net (g) |
640 |
1070 |
1900 |
3200 |
| Utas Port Udara |
Rc1/8 |
Rc1/4 |
Rc3/8 |
Rc3/8 |
1. Kuat timer ngunci kinerja anti-gulung
- Toggle desain ngunci mati-titik nahan ≥80% pasukan clamping sawise pasokan udara cut-mati utawa mundhut meksa. Èfèktif ngilangi workpiece Mudhun resiko kanggo dhuwur-safety produksi otomatis.
2. torsi clamping Ultra-dhuwur kanggo tugas abot
-- Torsi maks tekan 106N·m kanggo model φ63, bisa nyekel 5~50kg workpieces abot, adoh ngluwihi grippers podo karo ukuran bolongan padha.
3. 360 ° tata letak sensor fleksibel
- Ora ana rel pandhuan terpadu ing awak utama; ngalih Magnetik bisa dipasang ing papat lumahing kanggo éling kabeh-arah deteksi posisi, sampurna kanggo rongga instalasi panah.
4. Rigidity dhuwur & urip layanan lengkap
- Rahang baja paduan lan sambungan tahan nyandhang ndhukung luwih saka 5 yuta siklus stabil, diadaptasi kanggo operasi terus-terusan beban abot frekuensi dhuwur.
1. Formulir Pemasangan
-- Pemasangan aksial: Push & pull horisontal kanggo transfer materi baris perakitan
-- Pemasangan vertikal longitudinal: Stasiun bongkar muat munggah & mudhun
-- Pemasangan sisih lateral: Clamping sisih kanggo stasiun ruang winates
2. Aplikasi Industri Khas
-- Komponen otomotif: Housing engine grip, tutup gearbox, hub rodha
-- Otomasi alat mesin: Casting abot, bagean palsu lan penanganan cetakan
- Pengangkutan logistik: Palet logam, kothak lan transportasi bahan tong minyak
-- Stasiun posisi safety: Stasiun anti-drop overhead, peralatan clamping safety kanggo peralatan pencet
|
Item Perbandingan |
MHT2 Toggle Self-Locking Gripper |
MHZL2 Long Stroke Paralel Gripper |
MHL2 Wide Opening Parallel Gripper |
| Kekuwatan Inti |
Power-off nyekeli, torsi ultra-dhuwur kanggo beban abot |
Kacepetan dhuwur, presisi dhuwur, beban entheng |
Stroke bukaan lebar, kapasitas beban medium |
| Sumber Daya Clamping |
Toggle linkage force amplifikasi kanthi kunci mekanik |
Nyopir silinder langsung |
Nyopir silinder langsung |
| Power Loss Penylametan |
✅ Clamping jangka panjang dijaga |
❌ Langsung ngeculake tanpa tekanan udara |
❌ Langsung ngeculake tanpa tekanan udara |
| Bore Range |
φ32 ~ 63 |
φ6 ~ 40 |
φ10 ~ 40 |
| Muatan sing cocog |
5 ~ 50kg workpieces abot |
0,5 ~ 5kg beban entheng |
1 ~ 10kg beban medium |
| Tingkat Biaya |
Sedheng-Dhuwur (khusus tugas abot) |
Kurang (Tujuan Umum) |
Sedheng (varian long-stroke) |
| Skenario paling apik |
Bagean abot, syarat anti-gulung safety dhuwur |
Sepeda ringan, frekuensi dhuwur |
Panjaluk bukaan gedhe kanggo bagean medium |
1. Pilihan bore adhedhasar massa workpiece
-- 32 ≤ 5kg; 40 = 5~15kg; 50 = 15~30kg; 63 = 30~50kg. Cadangan minimal 30% margin safety load.
2. Verifikasi sudut ayunan
-- Sudut bukaan maksimal: MHT2-32 nganti 28°, MHT2-63 diwatesi nganti 23°. Konfirmasi reresik cukup kanggo dimensi workpiece target.
3. Konfigurasi cocog
-- Syarat umpan balik posisi: Pilih versi ringan DZ + saklar magnetik M9B kanggo pemasangan sensor papat sisih
-- Penanganan overhead safety dhuwur: Prioritasake MHT2 kanggo fitur ngunci mandhiri sing unik
SOLH MHT2 toggle joint self-locking pneumatic gripper adopts dead-point linkage force amplification structure with power-off anti-drop clamping capability, four-side magnetic switch mounting and high alloy rigidity, available in D / DZ variants, ideal heavy-duty safety gripper for automotive parts, casting and overhead heavy workpiece machine tool loading/unloading.
