MHW2 Series 180 ° Sudut Tipe Air Gripper

SOLH MHW2 rack-and-pinion 180 ° swing pneumatic gripper bisa diijolake kanthi model SMC sing padha. Rak & pinion gear drive mbisakake ayunan rahang sinkron simetris, saben rahang muter nganti 90 ° kanggo total bukaan 180 °, karo kesalahan sinkronisasi ≤0.1 ° kanggo njamin clamping imbang lan nyegah workpiece slipping. Ukuran bore antara 20 nganti 50 mm ing konfigurasi akting ganda. Rahang ngadeg jejeg awak ing bukaan lengkap, nyilikake ruang sing dikuwasani lan nggampangake panyegahan mekanik lan flipping benda kerja. Awak aluminium kothak hard-anodized fitur alur sensor papat-sisi kanggo instalasi ngalih Magnetik unrestricted. Sealing anti bledug sing dioptimalake ndhukung operasi siklus dawa ing bengkel sing berdebu. Dibandhingake karo MHY2 cam-driven, MHW2 ngirim kapasitas mbukak luwih lan sinkronisasi luwih; Boten kados pilihan MHT2, iku ora duwe daya-mati poto-Ngunci nanging menehi amba swing adoh luwih gedhe. Digunakake digunakake kanggo flipping lan nangani workpieces medium-load (1 ~ 20kg), karton, bagean plastik gedhe lan loading / unloading ing stasiun automation Dibuwang.

Kirim Pitakonan

Deskripsi Produk

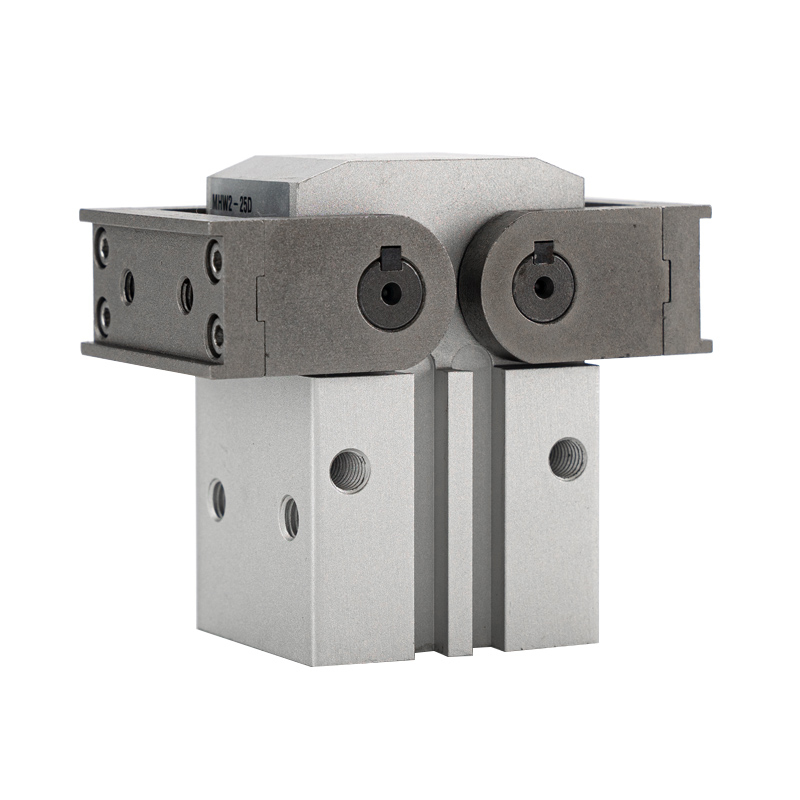

MHW2 Series 180 ° Rack & Pinion Swing Pneumatic Gripper

Merk: SOLH dening Richge Technology

Ringkesan produk

Seri SOLH MHW2 yaiku rack & pinion mimpin 2-jaw swing gripper kanthi total sudut bukaan 180 °. Kekuwatan inti: gerakan sinkron gear sing tepat, sudut ayunan 180 ° ultra-sudhut, garis ngirit ruang, slot pemasangan sensor papat sisih lan konstruksi tahan bledug. Digunakake sacara wiyar kanggo loncat, muat / unloading workpiece, bagean gedhe-ukuran gripping lan stasiun spasi Dibuwang, lan dadi pilihan utama kanggo aplikasi gripper swing amba amba.

Struktur Inti & Fitur Desain

-- Prinsip Kerja: Silinder nyurung rak kanggo drive pinion kanggo rotasi sinkron; loro rahang ayunan simetris. Gear meshing njamin sinkronisasi sing apik, pasukan clamping seragam tanpa panyimpangan offset.

-- Karakteristik Swing: Saben rahang muter nganti 90 °, total bukaan bilateral 180 °. Rahang sing dibukak kanthi tegak lurus karo awak silinder, ngenggoni ruang proyeksi minimal, cocog kanggo penanganan materi sing mbutuhake panyegahan mekanik.

-- Tata Letak: Omah aluminium anodized persegi kanthi cincin magnet sing dibangun. Four-side (ndhuwur / ngisor / kiwa / tengen) sensor grooves ndhukung pas langsung M9B / A93 ngalih Magnetik, noto sensor unrestricted.

-- Bahan & Perlindhungan: Silinder oksidasi keras, rahang baja paduan kekuatan dhuwur lan struktur sealing anti-bledug. Reresik sing sempit nyegah intrusi materi manca, kinerja sing stabil ing kahanan bengkel sing mbledug lan umur layanan sing luwih dawa.

-- Mode Operasi: Double acting (D). Dorong silinder bidirectional drive maju / mundur rotasi gear kanggo nyadari bukaan lan nutup rahang.

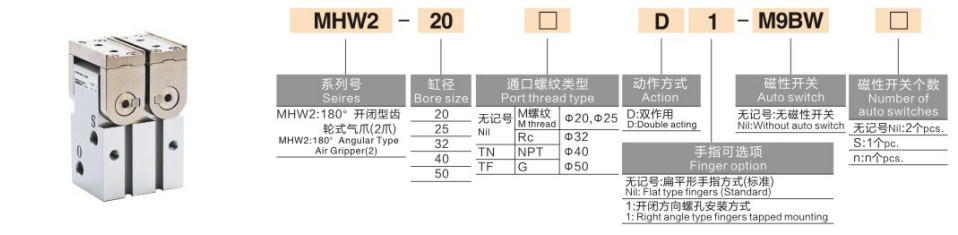

Aturan Coding Model Lengkap

1. Tuladha Model: MHW2-32D-M9BW

Segmen	Kode	definisi
MHW2	Kode Seri	180 ° rak & pinion swing pneumatic gripper
32	Ukuran Bor (mm)	20 / 25 / 32 / 40 / 50
D	Mode operasi	D = akting ganda standar
-M9BW	Pilihan Ngalih Magnetik	Opsional, dicocogake karo cincin magnet sing dibangun ing

2. Tuladha Referensi Urutan Standar

-- MHW2-25D: Bore 25, model dhasar dobel tanpa saklar magnetik

-- MHW2-40D-M9B: Bore 40, dobel tumindak dilengkapi saklar magnetik M9B

Spesifikasi Teknis Inti Universal (Tekanan Pasokan 0.5MPa)

Parameter Item	MHW2-20	MHW2-25	MHW2-32	MHW2-40	MHW2-50
Lubang (mm)	20	25	32	40	50
Torsi Penjepit (N·m)	0.30	0.73	1.61	3.70	8.27
Single Jaw Swing Angle	90°	90°	90°	90°	90°
Range Tekanan Operasi	0.1~0.6MPa (Disaranake: 0.4~0.5MPa)
Suhu sekitar	-10 ~ +60 ℃ (0 ~ + 60 ℃ nalika dipasang karo saklar magnetik)
Lubrication	Pelumas mandiri tanpa lenga
Bobot Net (g)	300	510	905	2135	5100
Utas Port Udara	Rc1/8	Rc1/8	Rc1/8	Rc1/4	Rc1/4
Frekuensi Operasi Maks (cpm)	60	60	30	30	30

Kaluwihan Kompetitif Inti

1. 180 ° Ultra-sudhut amba swing & pemanfaatan papan banget

-- Jaws ngadeg vertikal kanggo awak ing bukaan lengkap, mung manggoni silinder digambarake spasi, cocok kanggo stasiun sempit lan proses mrintahake workpiece panyegahan & flipping gerakan.

2. Transmisi sinkron pindah presisi dhuwur

-- Rack & pinion meshing drive, kesalahan sinkron ≤0.1 °, clamping simetris imbang, kanthi efektif nyegah workpiece slipping disebabake pasukan unilateral.

3. 360 ° tata letak sensor fleksibel

-- Ngalih Magnetik bisa dipasang ing papat lumahing awak kanggo nggayuh kabeh-arah ngawasi posisi, instalasi trep lan commissioning kanggo sembarang orientasi soyo tambah.

4. Struktur bledug-bukti kanggo lingkungan atos

-- Optimized sealing lan celah internal cilik mlebu bledug; urip layanan mekanik ≥5 yuta siklus, stabil kanggo garis produksi otomatis siklus dhuwur jangka panjang.

Formulir Pemasangan & Aplikasi Industri Khas

1. Mounting Pilihan

-- Pemasangan horisontal aksial: Clamping horisontal kanggo bongkar muat baris perakitan

-- Pemasangan vertikal longitudinal: Angkat vertikal kanggo stasiun flipping benda kerja

-- Pemasangan sisi lateral: Clamping sisih kanggo ruang peralatan sing sempit

2. Skenario Aplikasi Khas

-- Elektronik & Perkakas Omah: Gripping lan flipping omah, panel lan komponen ukuran gedhe

-- Parts Otomotif: Transportasi omah lampu, trim interior lan casting cilik

-- Logistik & Kemasan: Nangani kothak, palet lan bahan laras

-- Otomasi Mesin & Injeksi Molding: Njupuk workpieces gedhe saka piranti mesin lan mesin ngecor

Perbandingan Pilihan: MHW2 Gear Swing VS MHY2 Cam Swing VS MHT2 Toggle Gripper

Item Perbandingan	MHW2 Gear 180 ° Swing Gripper	MHY2 Cam 180 ° Swing Gripper	MHT2 Toggle Self-Locking Gripper
Kaluwihan Inti	Sudut ayunan sing amba, sinkronisasi dhuwur, ngirit papan	Ultra-cahya kompak, biaya-efektif kanggo bolongan cilik	Power-off nyekeli, torsi ultra-dhuwur kanggo beban abot
Mekanisme nyopir	Rak & Pinion Gear	Cam Linkage	Toggle Joint Linkage
Total Sudut Swing	Bilateral 180° (90° per rahang)	Bilateral 180° (90° per rahang)	Kira-kira. 30 ° ayunan poros
Power Mundhut Self-Lock	❌ Ora ana fungsi ngunci	❌ Ora ana fungsi ngunci	✅ Clamping self-lock mekanik dipertahankan
Cakupan Bore	φ20 ~ 50	φ10 ~ 25	φ32 ~ 63
Muatan sing cocog	1 ~ 20kg beban medium	0,5 ~ 5kg beban entheng	5 ~ 50kg beban abot
Tingkat Biaya	Sedheng, kinerja biaya apik	Kurang, luwih disenengi kanggo bolongan cilik	Sedheng dhuwur, model tugas abot khusus
Aplikasi paling apik	Beban medium, amba swing gedhe, papan instalasi winates	Beban entheng ukuran cilik, proyek sensitif anggaran	Workpieces abot karo syarat safety anti-gulung ketat

3-Langkah Pandhuan Pilihan Cepet

1. Pilihan bore adhedhasar massa workpiece

-- 20 ≤ 3kg; 25 = 3~5kg; 32 = 5~10kg; 40 = 10~15kg; 50 = 15~20kg. Cadangan ≥30% margin safety load.

2. Verifikasi sudut ayunan

-- Sudut ayunan rahang tunggal standar 90°, bukaan total 180°. Konfirmasi reresik cukup kanggo nampung ukuran workpiece lan lelungan panyegahan.

3. Konfigurasi cocog

-- Umpan balik sinyal posisi: Gunakake slot pemasangan papat sisih karo saklar magnetik seri M9B kanggo tata letak fleksibel preduli saka orientasi instalasi.

-- Lingkungan bengkel mbledug: Utamakan MHW2 amarga struktur sealing anti-bledug sing unggul.

Ringkesan Siji Kalimat

SOLH MHW2 rak & pinion 180 ° swing pneumatic gripper adopts pindah transmisi sinkron karo papat-sisi Magnetik ngalih instalasi lan bledug-bukti sealing, ndhukung medium mbukak workpiece flipping lan penanganan materi; swing gripper ngirit papan sing cocog kanggo kemasan, otomotif lan stasiun ruang terbatas otomatisasi umum.
