MHY2 Series 180 ° Cam-Driven Swing Pneumatic Gripper

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH MHY2 seri standar 180 ° sudhut swing cam-driven 2-rahang gripper pneumatik. Kaluwihan inti: amba bukaan ultra-gedhe, struktur kompak entheng, struktur anti-bledug lan posisi baleni stabil. Becik kanggo nangani workpiece bunder & ora duwe aturan baku, loading / unloading otomatis, flipping lan ngurutake. Lintasan gerakan sing prasaja ngidini milih lan ngeculake tanpa gerakan mekanik sing rumit.

Struktur Inti & Prinsip Operasi

     -- Transmisi: Mekanisme cam (ora gear & rak). Piston dual push cam rakitan kanggo drive loro jaws synchronously. Sudut bukaan maksimal 180 °, posisi overclose -3 ° kanggo nyekel anti-loosening. Swing sing disinkronake lancar tanpa defleksi rahang.

     -- Konstruksi: Awak paduan aluminium, rahang stainless steel minangka standar, cincin magnet sing dibangun, slot pemasangan saklar magnetik papat sisih. Bolongan dipasang ing sisih ngisor lan sisih. Desain reresik sempit nyegah intrusi bledug lan lebu menyang mekanisme internal.

     -- Mode Operasi: Mung Akting Ganda (D), ora ana varian NO/NC akting tunggal. Kontrol udara bidirectional kanthi kacepetan mbukak / nutup sing bisa diatur.

     -- Akurasi Posisi: Baleni akurasi posisi ± 0.02mm kanthi sudut ayunan sing konsisten.

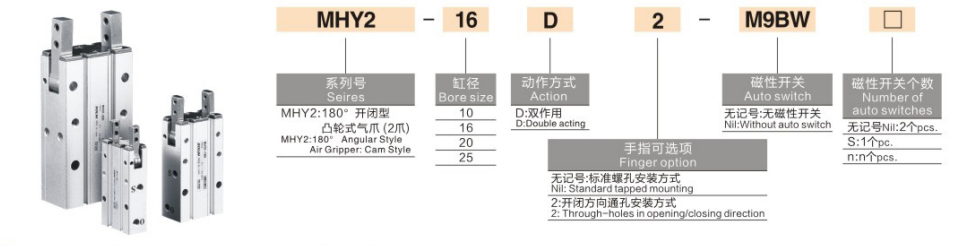

Aturan Coding Model Lengkap

  1. Tuladha Model: MHY2-16D-S-M9BW

  2. Referensi Urutan Standar

     MHY2-20D-S-M9BW: Bore 20, akting ganda, cincin magnet sing dibangun, saklar magnetik M9B kanthi kabel 1m.

Spesifikasi Teknis Inti Universal

Clamping Torque & Force Data (0.5MPa, Referensi Jarak Clamp L=35mm)

     Wigati penting: pasukan clamping efektif sudo minangka clamping kadohan L ngluwihi. Verifikasi torsi beban wajib nalika milih.

Skenario Aplikasi Preferred

  ✅ Pilih MHY2 yen:

     -- Mbutuhake bukaan ultra-sudhut 180 ° kanggo tabung silinder, bagean sing ora teratur, stasiun bongkar muat & flipping

     - Efektor akhir robot kompak muatan ringan, prioritas desain ringan

     - Lingkungan bengkel kanthi bledug lan lebu, njaluk struktur internal anti-kontaminasi

     -- Perlu solusi alternatif nalika gripper paralel MHZ2 ora bisa nyekel benda kerja sing ora duwe diameter gedhe

  ❌ Ora dianjurake, pilih model alternatif:

     - Butuh siji akting normal mbukak / biasane ditutup daya-mati nyekeli → Pilih MHW2 gear swing gripper

     -- Mbutuhake bolongan luwih gedhe tinimbang 25mm lan gaya clamping abot → Pilih seri MHW2 (bore maksimal nganti 40)

     -- Clamping linear paralel murni kanthi lelungan bukaan cilik → Pilih gripper paralel MHZ2

Pedoman Pemilihan Kunci

     -- Pilih bolongan miturut diameter benda kerja & dimensi njaba: 10 (cilik) → 16 → 20 → 25 (sedheng-gedhe)

     -- Tambah suffix -S ring magnetik plus seri M9 ngalih Magnetik kanggo PLC umpan balik posisi

     -- Pilihan pemasangan: kosong kanggo bolongan tapped standar; seselan -2 kanggo instalasi liwat-bolongan cocok kanggo platform & krenjang perakitan

     -- Load mriksa: Tansah clamping jarak L ≤35mm; njaga faktor safety ≥1.5 kanggo torsi & clamping force

Ringkesan Siji Kalimat

     SOLH MHY2 cam-driven 180 ° swing pneumatic gripper nganggo struktur transmisi cam anti-bledug, mung tumindak kaping pindho, akurasi baleni ± 0.02mm kanthi saklar magnetik opsional lan mount lubang, solusi kompak sing entheng kanggo njupuk barang kerja kanthi diameter gedhe & ora teratur, flipping lan ngurutake peralatan otomatis robot miniatur.
