MHZ2 / MHZL2 Parallel Air Gripper Full Product Pambuka

Merk: SOLH dening Richge Technology

Ringkesan produk

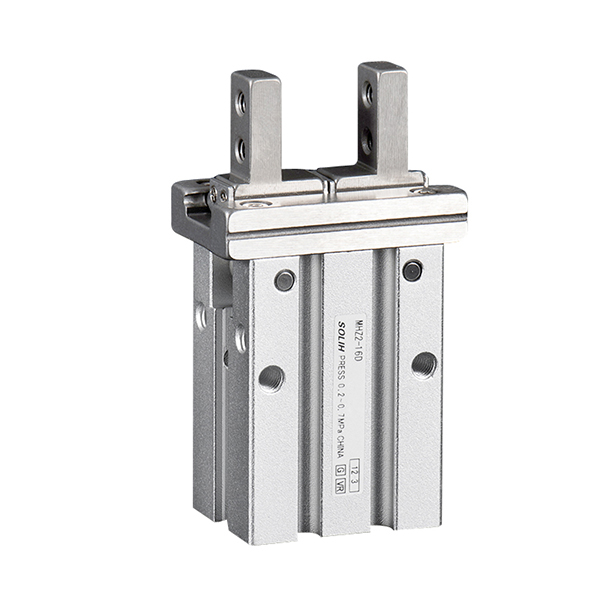

     SOLH MHZ2 (stroke standar) lan MHZL2 (stroke dawa) minangka grippers udara paralel sinkron dual-piston. Didorong dening piston ganda simetris lan rel guide linear presisi, rahang mbukak lan nutup kanthi podo karo tanpa defleksi, menehi akurasi posisi baleni ultra-dhuwur. Lubang sing kasedhiya: 10/16/20/25mm, ndhukung telung mode operasi: akting ganda (D), akting tunggal normal mbukak (S), akting tunggal normal ditutup (C). Multiple gaya rahang diijolke lan noto port awak opsional, kompatibel karo M9BW ngalih Magnetik kanggo ndeteksi mbukak / sinyal posisi ditutup kanggo PLC interlock.

     -- MHZ2: Gripper universal short-stroke standar, dirancang kanggo produksi massal otomatis kanthi kacepetan dhuwur & siklus dhuwur

     -- MHZL2: Varian stroke bukaan dawa sing dawa, kanggo rongga jero lan penanganan benda kerja ukuran gedhe

     Loro-lorone seri nuduhake dimensi soyo tambah podho rupo lan spare parts, kanthi bisa diimpor karo grippers padha impor. Digunakake kanthi akeh ing elektronik 3C, hardware presisi, otomatisasi kemasan lan stasiun bongkar / muat barang kerja cilik.

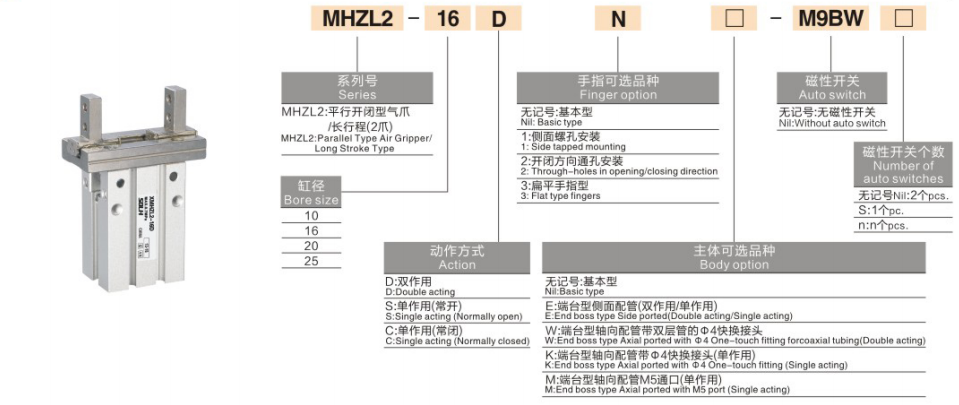

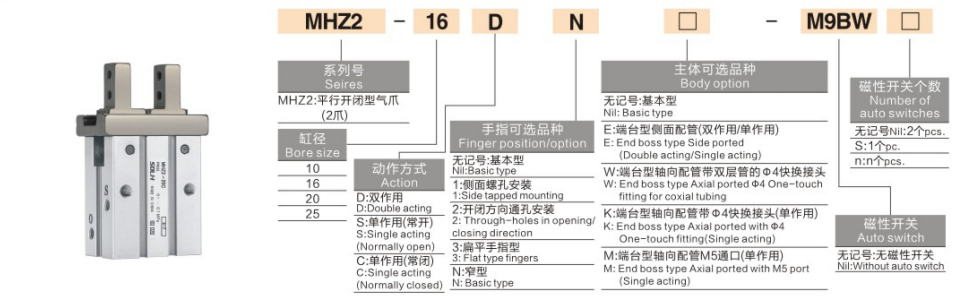

Aturan Coding Model Lengkap

    Format universal:Seri-Bore-Action-Jaw Option-Body Port Option-Model Switch Magnetik-Kuantitas Ngalih

 1. Definisi Segmen Kode

   1.1 Seri

     -- MHZ2: Stroke standar 2-jaw parallel gripper

     -- MHZL2: Long stroke 2-jaw paralel gripper

   1.2 Bore: 10 / 16 / 20 / 25 mm

   1.3 Mode Tindakan

     -- D: Double Acting - Air in kanggo clamp, udara mbalikke kanggo release, gaya clamping maksimum, standar produksi massal

     -- S: Tunggal Akting NO Biasane Bukak – Air supply Clamps; spring otomatis nerbitaké nalika daya mati, ngindari workpiece crushing ing stasiun stamping panas

     -- C: Single Acting NC Normally Closed – Rilis pasokan udara; spring ngemu pasukan clamping tanpa meksa online, ngalangi workpiece nempel kanggo nangani nduwur sirah robot

   1.4 Pilihan Jaw

     -- Kosong: Rahang dhasar standar

     -- 1: Rahang tapped sisih kanggo soyo tambah peralatan khusus

     -- 2: Rahang liwat bolongan kanthi bolts penetrating kanggo fix fixture

     -- 3: Rahang datar tipis kanggo lembaran tipis & workpieces celah sempit

     -- N: Rahang jembaré sempit, awak ramping kanggo tata letak peralatan sing kompak

   1.5 Layout Port awak

     -- Kosong: Port udara sisih standar

     -- E: Tipe port sisih mburi (kompatibel karo akting tunggal/ganda)

     -- W: Pungkasi port aksial sing wis diinstal Φ4 dobel push-in fitting (mung pindho akting)

     -- K: Pungkasi port aksial kanthi fitting push-in Φ4 (mung akting tunggal)

     -- M: Akhiri port ulir lurus M5 aksial (mung akting tunggal)

  1.6 Ngalih Magnetik

     -- Kosong: Tanpa switch deteksi posisi

     -- M9BW / M9BL: Ngalih reed magnetik standar menyang status mbukak / ditutup

   1.7 Sufiks Jumlah Ganti

     -- Kosong: 2 pcs switch minangka standar, ndeteksi posisi clamp & release

     -- S: 1 pc saklar tunggal untuk pemantauan status tunggal

  2. Tuladha Referensi Urutan

   2.1 MHZ2-16D-N-M9BW

     -- Gripper stroke standar, bore 16, akting ganda, rahang sempit, 2pcs saklar magnetik M9BW, awak port sisih dhasar.

   2.2 MHZL2-20D-3-E-M9BW-S

     -- Gripper stroke dawa, bore 20, akting ganda, rahang tipis datar, awak port sisih mburi, switch magnetik M9BW tunggal.

Tabel Perbandingan inti MHZ2 VS MHZL2

Struktur Internal Bersama & Keuntungan Inti (MHZ2 & MHZL2)

  1. Symmetric Dual Piston Sinkron Drive

     -- Piston kiwa & tengen nyurung rahang bebarengan karo stres imbang, ora ana shift lateral utawa slip twisting nalika gripping, posisi stabil kanggo komponen mikro kaya chip & PCB.

  2. High Wear-Tahan Linear Guide Rail

     -- Rel panuntun paduan krom keras dipasangake karo slider pelumas diri PTFE, gesekan sing sithik & resistensi dampak sing kuat. Pelumas umur dawa sing wis diisi saka pabrik, kompatibel karo sirkuit udara bebas minyak.

  3. Ultra-High Baleni Positioning Akurasi

     -- ± 0.01mm repeatability ing kabeh 10 ~ 25 bores, nol panyimpangan dimensi kanggo tliti elektronik lan hardware picking.

  4. Multi-Angle Universal Mounting

     -- Tapped bolongan soyo tambah ing ngisor, loro-lorone lan ndhuwur awak; rahang ndhukung tunyuk sisih, liwat-bolongan, gaya flat & sempit, mountable horisontal, vertikal utawa kuwalik.

  5. Telung Mode Reset Spring Aman

     -- Double akting D: Stabil gaya clamping konsisten kanggo 24h produksi massal terus

     -- Tunggal akting S NO: Auto release ing daya mati, nglindhungi bagean saka crushing ing hot press / stamping stasiun

     -- Akting tunggal C NC: Penjepit permanen tanpa pasokan udara, ngilangi risiko jatuh benda kerja kanggo robot overhead EOAT

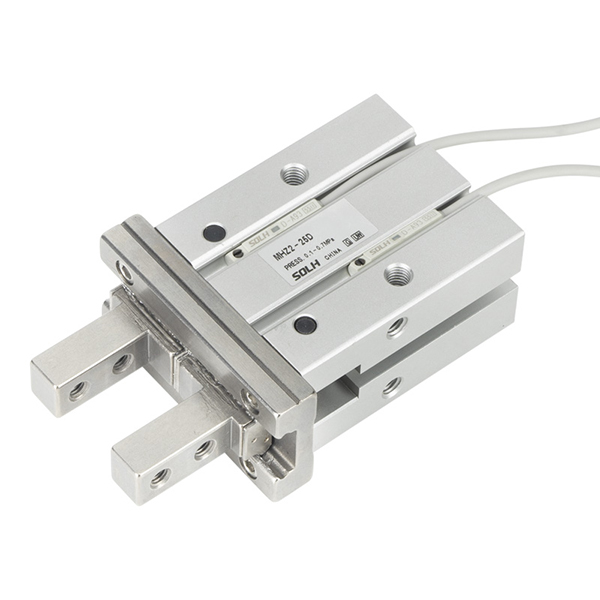

  6. Deteksi Posisi Magnetik Integrasi

     -- Dibangun ing ring Magnetik nang awak silinder; M9BW ngalih ngirim sinyal digital kanggo PLC kanggo ngadili ngarsane workpiece lan status rahang kanggo logika interlock otomatis.

  7. Diversified Port Layout Integrasi

     -- Port sisih standar, port sisih mburi, opsi fitting push-in aksial sing wis dirakit nyederhanakake rute pipa tanpa adaptor ekstra kanggo efektor mburi robot.

Tabel Spesifikasi Teknis Universal Unified

Gaya Clamping Teoritis @0.5MPa (Unit: N)

Pandhuan Pilihan Langkah-langkah

  1. Pilihan Stroke

     -- Bagean tipis cilik, bukaan sempit, dikarepake kacepetan & frekuensi dhuwur → stroke standar MHZ2

     -- Benda kerja ukuran gedhe, demolding cetakan rongga jero, bukaan lebar dibutuhake → stroke dawa MHZL2

  2. Pilihan Mode Tindakan

     -- Produksi terus-terusan 24 jam, maksimalake gaya clamping → D tumindak kaping pindho

     -- Hot press / stamping station, nyegah workpiece crushing sawise mundhut daya → S single akting NO

     -- Robot overhead loading/unloading, supaya part nempel ing power failure → C single acting NC

 3. Pilihan Gaya Rahang

     -- Perlengkapan mini kompak kanthi papan winates → N rahang sempit

     -- Lembaran tipis, PCB, penanganan celah sempit → 3 rahang tipis datar

     -- Perlu dipasang perlengkapan khusus sing luwih dawa → rahang 1 sisih / rahang bolongan 2

 4. Body Port Layout Pilihan

     -- Workstation biasa tetep, rute pipa standar → awak port sisih standar kosong

     -- Robot EOAT, streamline tubing layout → W/K/M aksial pra-instal push-in awak port

     -- Ruang tabung sisih lemari sempit → Awak port sisih mburi E

 5. Pilihan Deteksi Sinyal Posisi

     -- Lini produksi kanthi otomatis, PLC mbutuhake bahan kerja & umpan balik status rahang → Nglengkapi saklar magnetik M9BW (standar 2pcs)

     -- Perlengkapan manual prasaja tanpa logika sinyal otomatis → Model dhasar tanpa saklar magnetik

Skenario Aplikasi Industri Khas

  1. Aplikasi Stroke Standar MHZ2

     -- Elektronika 3C: Ngurutake & milih PCB kanthi cepet, chip, konektor, bagean plastik cilik

     -- Hardware Presisi: Loading / unloading frekuensi dhuwur poros mikro, sekrup, komponen miniatur sing dicap

     -- Mesin Pengemasan: Posisi & clamping tutup botol, karton cilik lan label

     -- Peralatan Inspeksi Optik: Perlengkapan posisi bagean mini kanggo stasiun deteksi visual

  2. MHZL2 Long Stroke Aplikasi

     -- Bagean plastik gedhe, piring kandel lan multi-lapisan materi tumpuk grip

     -- Ejeksi bagean cetakan rongga jero, cetakan injeksi tambahan demolding workpiece gedhe

     -- Karton, kothak plastik kaku lan transfer workpiece oversize

     -- Efektor ujung robot kanggo penanganan material multi-spesifikasi ukuran campuran

Solusi Sirkuit Pneumatik sing Dicocogake Standar

  1. Circuit 1: Double Acting Gripper kanggo Lines Produksi Massal

     -- Unit layanan udara AFC → katup solenoid 4V210 5/2 → pipa PU6 → gripper MHZ2/MHZL2 (saklar M9BW sing disambungake menyang input digital PLC)

  2. Circuit 2: Power-Off Tahan Circuit Safety kanggo Robot nduwur sirah

     -- Regulator tekanan AR → katup solenoid 3V 3/2 → MHZ2-XXC akting tunggal NC long stroke gripper

  3. Circuit 3: Mini Manual Simple Fixture Circuit

     -- Unit layanan udara mini AC1500 → katup kaki 3F → pipa tipis PU4 → gripper standar miniatur MHZ2-10D

Pancegahan Operasi & Maintenance

     - Pasang panyaring udara presisi seri AF 5μm ing hulu gripper; bledug mlebu rel guide nimbulaké jamming lan drastis shortens urip layanan.

     - Nyelarasake pusat gravitasi benda kerja kanthi sumbu tengah rahang kanthi ketat; beban abot sepihak eksentrik ndadékaké kanggo abrasion rel ora rata.

     - Njaga tekanan udara 0.4 ~ 0.5MPa sing stabil kanggo operasi siklus dhuwur; supaya long-term terus mlaku ing meksa 0.7MPa lengkap.

     - Reresik buffer cadangan kanggo switch magnetik kanggo nyegah karusakan probe saka impact rahang kacepetan dhuwur.

     -- Aja digunakake ing lingkungan kanthi asam kuat, alkali utawa pelarut organik kanthi konsentrasi dhuwur kanggo wektu sing suwe; komponen sealing bakal corrode lan gagal prematur.

Ringkesan Siji Kalimat

     SOLH MHZ2 standar frekuensi dhuwur lan MHZL2 long-stroke grippers pneumatik podo nganggo dual-piston linear guide struktur karo ± 0.01mm tliti, D/S/C telung mode tumindak lan sawetara opsi jaw & port sing bisa diijolke, dilengkapi M9BW posisi Magnetik ngalih, digunakake akeh kanggo 3C, hardware lan packaging workpiece robot EOAT.
