MK Series Multi-Mount Cylinder
  • MK Series Multi-Mount CylinderMK Series Multi-Mount Cylinder
  • MK Series Multi-Mount CylinderMK Series Multi-Mount Cylinder

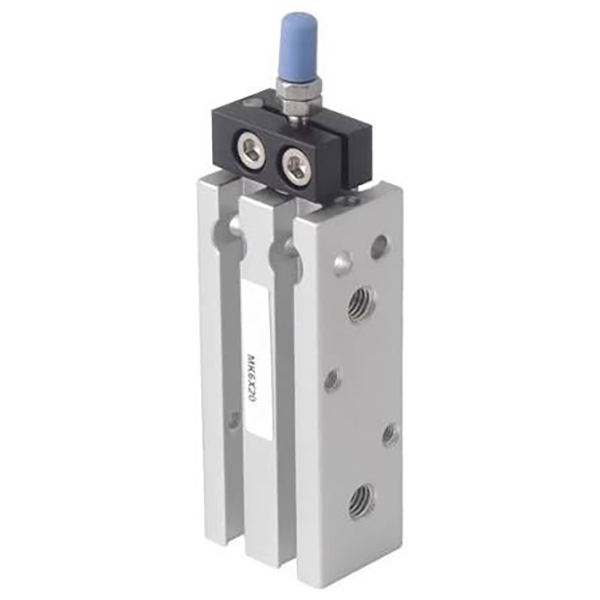

MK Series Multi-Mount Cylinder

SOLH MK enem-lumahing gunung kompak silinder wis nganyari saka MD silinder karo dibangun ing mekanisme anti-rotasi. Akurasi anti-twist rod piston tekan ≤±0,5 °, langsung diijolake karo Airtac MD lan SMC CQS seri. Awak lancip kothak ngidini instalasi krenjang-free ing enem sisih lan nggampangake tata letak podo kompak saka macem-macem silinder. Varian kalebu MK dobel akting, MSK akting tunggal / MTK, batang dobel MKD lan model stroke luwes MKJ. Dering magnet sing dibangun ing opsional kanthi buffer ujung karet lan kemampuan bebas lenga. Ukuran bore φ6~32mm, digunakake digunakake ing perkakas tliti 3C lan posisi clamping short-stroke kanggo otomatis mbutuhake sudut workpiece tetep ing papan sing terbatas.

MK Series Multi-Mount Anti-Rotation Compact Cylinder

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH MK seri tipis multi-gunung silinder wis nganyari versi MD silinder karo dibangun ing mekanisme anti-rotasi. Awak kothak ndhukung instalasi enem lumahing tanpa kurung ekstra. Struktur anti-twist mbatesi rotasi rod piston, mbisakake instalasi paralel multi-silinder, cocog kanggo otomatisasi presisi ruang winates kanthi syarat posisi sudut. Langsung diijolke karo Airtac MD lan SMC seri CQS.


Struktur & Fitur

     - Awak aluminium tipis persegi, slot pandhuan anti-rotasi terpadu;

     -- Tong anodized Hard, rod piston dilapisi krom, awet & entheng;

     -- Varian lengkap: MK(double acting), MSK(spring extend), MTK(spring retract), MKD(double rod), MKJ(double rod adjustable stroke); suffix -S kanggo sembrani dibangun;

     -- Akurasi anti-rotasi ≤±0.5 °, nyegah panyimpangan sudut benda kerja;

     -- Mountable ing ngarep, mburi, kiwa, tengen, ndhuwur, sisih ngisor; ndhukung perakitan paralel sisih-sisih;

     -- Alur sensor circumferential kanggo instalasi saklar magnetik fleksibel.

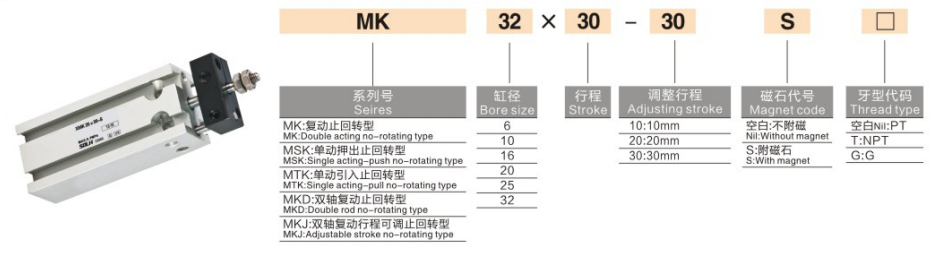

Aturan Coding Model

   1. Tuladha: MK20-50-S

     -- MK: Kode seri; K = anti-rotasi; D = rod kaping pindho; J = stroke luwes

     -- 20: Ukuran bolongan: 6/10/16/20/25/32 mm

     -- 50: Dawane stroke 5~100mm

     ---S: Dibangun ing magnet ring


Spesifikasi Teknis

Paramèter
Spesifikasi
Ukuran Bore
6,10,16,20,25,32 mm
Tekanan Operasi
Akting kaping pindho: 0.2 ~ 1.0MPa; Tunggal akting: 0.15 ~ 1.0MPa
Tekanan Bukti
1,5 MPa
Suhu
Non-magnet: -20 ~ + 70 ℃; Versi Magnet: 0 ~ + 60 ℃
Kacepetan Piston
30~500 mm/s
Bantal

Karet buffer pad tetep

Benang Port
M5 (φ6~25); G1/8 (φ32)
Lubrication
Operasi tanpa lenga
Anti-rotasi
Akurasi ≤±0.5°

Dorongan & Tarik Teoritis @0.5MPa (Batang Tunggal, N)

Lubang (mm)
Tekanan (N)
Tarik (N)
6
14
11
10
39
31
16
101
89
20
157
141
25
245
220
32
402
362

Panduan Pilihan

     -- Pilih bolongan kanthi margin safety minimal 50% kanggo beban kerja;

     -- Tambah 5 ~ 10mm sangu kanggo praktis lelungan stroke; stroke standar maks: 100mm;

     -- Pilih model -S yen deteksi posisi dibutuhake; pilih MKD rod pindho kanggo kondisi mbukak sisih.


Ringkesan Satu Kalimat

     SOLH MK enem-lumahing gunung silinder kompak dilengkapi mekanisme anti-rotasi dibangun ing, cocok kanggo posisi tliti lan tata letak multi-silinder kompak ing peralatan automation winates-ruang.
