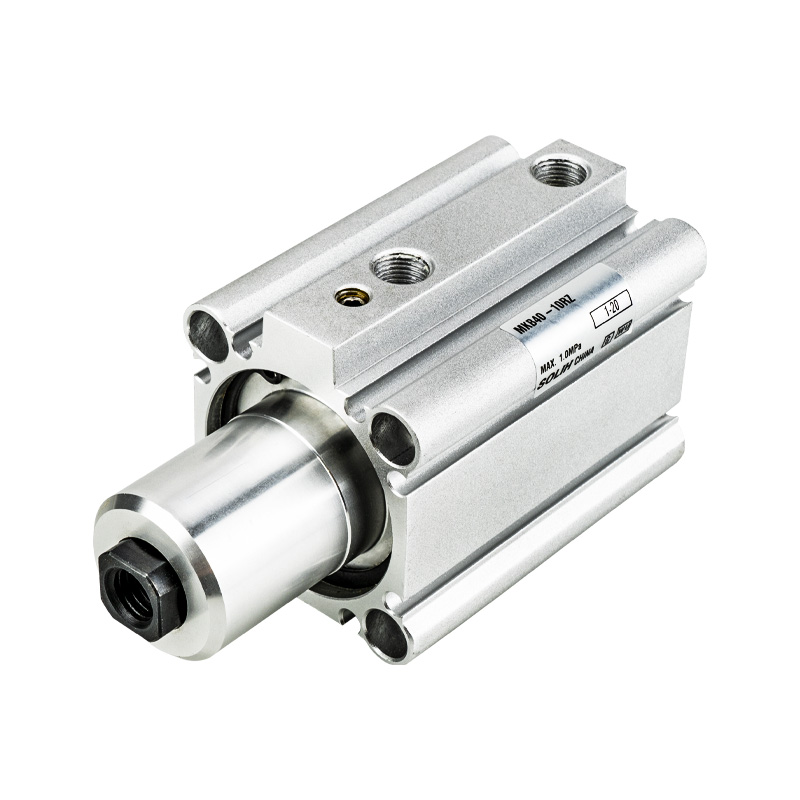

MK Series Rotary Clamp Cylinder | 90 ° Rotasi & Linear Clamp 2-in-1 Pneumatic Cylinder

Merk: SOLH dening Richge Technology

Ringkesan Produk & Fitur Struktur Inti

     Seri SOLH MK minangka silinder clamp rotary 2-in-1 standar sing nggabungake rotasi 90 ° lan gerakan clamping linear. Iki kalebu ukuran bolongan saka φ12mm nganti φ63mm kanthi stroke clamping standar wiwit saka 5mm nganti 50mm. Nampilake instalasi Ultra-kompak, 3 kaping nganyari allowable torsi inersia, 4-sisi saklar Magnetik soyo tambah lan opsional kiwa / rotasi tengen, silinder iki becik kanggo stasiun otomatis spasi-diwatesi kanggo workpiece posisi, clamping lan mbenakake, serves minangka komponen pneumatik inti kanggo sistem peralatan otomatis standar.

1. Senyawa Rotasi & Clamping Motion

• Urutan Kerja: Retract → 90° rotasi kiwa/tengen → ngluwihi kanggo clamping; Urutan mbalikke: Tarik kanggo ngeculake clamp → mbalikke 90 ° rotasi → ngluwihi kanggo reset.

• Dhuwur-Presisi Positioning: Sudut rotasi 90 ° tetep kanthi toleransi ± 5 °, nyedhiyakake kinerja anti-rotasi sing apik lan akurasi posisi bola-bali sing dipercaya.

2. Nganyarke Kapasitas Muatan Dhuwur

• 3X Torsi Inersia Luwih: Seri MK anyar sing dianyari kaping telu torsi inersia sing diidini, cocog karo kinerja beban abot saka seri MK2 tradisional, kanthi sampurna adaptasi karo operasi kacepetan dhuwur lan skenario clamping workpiece inersia gedhe.

• Kuat Clamping Force: Model bolongan maksimum φ63 nyedhiyakake pasukan clamping sing kuat nganti 12.4kN ing 0.5MPa, njamin clamping stabil lan kuwat kanggo aplikasi tugas abot.

3. Badan Kompak & Instalasi Multi-Direksi Fleksibel

• Struktur Slim & Shortened: Desain awak Ultra-tipis kanthi dawa sakabèhé 3 ~ 10mm luwih cendhek tinimbang silinder MK2 konvensional, ningkatake pemanfaatan ruang kanggo tata letak peralatan sing sempit lan kompak.

• Multi-Sisi Ngalih Mounting: Ndhukung instalasi saklar magnetik 4-sisi (φ20/φ25 mung 2-sisi). Desain saklar semat ngindhari eksposur eksternal lan gangguan, mbisakake tata letak sirkuit sing fleksibel lan rapi.

• Metode Pemasangan Universal: Dilengkapi liwat bolongan lan bolongan Utas pindho mburi, kompatibel karo langsung soyo tambah lan flange soyo tambah kanggo ketemu macem-macem syarat Déwan.

4. Kinerja Reliable & Awet

• Buffering Stabil: Struktur tumindak kaping pindho kanthi buffer karet bilateral kanthi efektif nyuda impact operasi, geter lan swara mlaku kanggo operasi siklik sing stabil ing jangka panjang.

• Operasi Bebas Minyak: Ngadopsi desain pelumasan tanpa minyak profesional, cocok kanggo lingkungan kerja sing bebas bledug lan resik.

• Konfigurasi Magnetik Standar: Dibangun ing ring Magnetik karo dilindhungi undhang-undhang soyo tambah grooves kanggo ngalih Magnetik, trep kanggo deteksi posisi stroke.

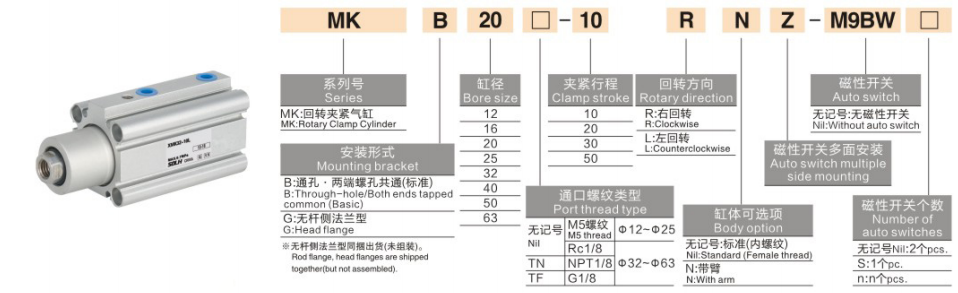

Aturan Penamaan Model Lengkap & Tuladha Urutan

1. Tuladha Model Khas: MKB20-10RZ, MKB40-20LZ-M9BW

2. Tuladha Tatanan Standar

• Rotasi Kanan Standar: MKB25-15RZ (φ25 bore, stroke 15mm, rotasi searah jarum jam, tanpa switch)

• Rotasi Ngiwa karo Ngalih Ganda: MKB32-20LZ-2S (φ32 bore, stroke 20mm, rotasi berlawanan arah jarum jam, switch posisi ganda)

• Jinis Tugas Berat Bore Gedhe: MKB63-50RZ (φ63 bore, stroke maksimum 50mm, rotasi tengen kanggo clamping beban abot)

Parameter Teknis Umum (20 ℃, Kondisi Standar 0,5MPa)

1. Spesifikasi dhasar

• Mode operasi: Gerak senyawa aksi ganda (rotasi 90° + clamping linear)

• Rentang Tekanan Kerja: 0,1 ~ 1,0MPa; Bukti Tekanan: 1.5MPa

• Suhu sekitar: -10 ℃ ~ 70 ℃ (ora beku); -10 ℃ ~ 60 ℃ karo ngalih Magnetik diinstal

• Kacepetan Operasi Piston: 50~200mm/s

• Mode Buffer: Penyangga karet bilateral

• Mode Lubrication: Operasi tanpa lenga (ora perlu pelumasan)

2. Data Gaya Clamping (Unit: kN @0.5MPa)

3. Torsi Inersia sing Diidini (Unit: kg·m²)

4. Bobot Produk (Unit: kg @20mm Stroke)

Skenario Aplikasi Khas

• Posisi Benda Kerja & Clamping: Digunakake kanggo peralatan mesin, posisi welding, stamping mbenakake lan clamping stasiun perakitan. Desain rotasi lan clamping 2-in-1 sing terintegrasi nyederhanakake struktur mekanik lan ngirit ruang instalasi.

• Fixing Komponen Elektronik & Presisi: Karakteristik bebas lenga lan kurang bledug cocog karo clamping tray semikonduktor, posisi cangkang telpon lan mbenakake bagean presisi mikro, nyukupi syarat kebersihan lan presisi dhuwur.

• Watesan Transfer Otomatis: Becik kanggo Watesan Tabel Rotary, posisi mekanisme flipping lan short-stroke stasiun clamping Rotary, ngirim kinerja gerakan senyawa stabil lan repeatable.

• Stasiun Fixing Tugas abot: Dilengkapi pasukan clamping dhuwur lan kapasitas anti-deflection banget, iku ditrapake kanggo clamping workpiece abot, jamur mbenakake lan skenario posisi tliti gedhe-munggah.

3-Langkah Pandhuan Pilihan Cepet

1. Pilihan Ukuran Bore: Pilih ukuran bore miturut beban clamping nyata. Mesthekake gaya clamping teoritis ≥ beban nyata × 1,5 faktor safety; prioritas φ40 utawa bolongan luwih gedhe kanggo kahanan kerja abot.

2. Pilihan Stroke: Stroke clamping standar kisaran saka 5mm kanggo 50mm. Pilih stroke adhedhasar dhuwur workpiece nyata, lan cadangan 3 ~ 5mm wates kanggo ngindhari gangguan mechanical.

3. Pilihan Konfigurasi

￮ Arah Rotasi: Pilih RZ (rotasi tengen searah jarum jam) utawa LZ (rotasi kiwa searah jarum jam) kanggo cocog karo tata letak stasiun ing situs.

￮ Deteksi Posisi: Pilih konfigurasi dual-switch 2S kanggo entuk sinyal posisi dual kanggo status clamping lan ngeculake.

Ringkesan Siji Kalimat

     Silinder clamp rotary standar seri SOLH MK nggabungake rotasi 90 ° lan fungsi clamping linear, nampilake torsi inersia kaping 3 sing ditingkatake, awak ultra-kompak, pemasangan multi-arah lan kemampuan clamping beban abot sing kuwat, dadi solusi pneumatik sing hemat ruang lan stabilitas dhuwur kanggo posisi stasiun clamping otomatis.
