MSUB Series Vane Rotary Cylinder | Dhuwur Precision Compact Oscillating Cylinder

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Fitur Struktural Inti

     Seri SOLH MSUB minangka silinder meja putar baling-baling tunggal kanthi presisi dhuwur sing dirancang kanggo aplikasi osilasi presisi sing entheng. Iki nduweni struktur kompak sing terintegrasi, sudut swing sing bisa diatur kanthi apik, pemasangan multi-permukaan lan kinerja backlash ultra-rendah. Panutup 4 ukuran specifications (cocog kanggo bolongan φ10/φ15/φ20/φ30), iki digunakake digunakake ing rotasi manipulator, posisi indeksasi cilik lan stasiun flipping workpiece, dadi solusi swing presisi dhuwur utama kanggo garis produksi tliti otomatis.

  1.1 Tabel Rotary Integrasi & Struktur Silinder

     Desain terintegrasi platform rotary lan silinder nyopir ngilangi reresik gear kanthi lengkap kanthi kaku sakabèhé. Model standar entuk toleransi runout ultra-rendah, dene versi presisi dhuwur MSUA sing ditingkatake nyedhiyakake akurasi wobble platform ing ≤0.03mm, njamin posisi presisi sing stabil lan bisa diulang.

 1.2 Desain Vane Tunggal Beban dhuwur

     Ngadopsi tata letak struktur siji-vane sing dioptimalake, silinder nduweni volume sing luwih cilik lan bobote luwih entheng. Kapasitas mbukak 2 ~ 3 kaping luwih dhuwur tinimbang silinder seri CRB1 tradisional kanthi ukuran sing padha, nyadari miniaturisasi lan output torsi dhuwur bebarengan.

  1.3 Sudut Swing sing bisa diatur kanthi tepat

     • Stroke Standar: 90 ° / 180 ° opsional kanggo panjaluk rotary warna.

     • Toleransi Imbuhan Fine: Desain siji-vane ndhukung ± 5 ° fine tuning ing loro ends; jinis dual-vane ndhukung ± 2,5 ° fine tuning.

     • Akurasi Positioning: Toleransi sudut ayunan sing ketat 90 ° ± 10 '/ 180 ° ± 10', nyukupi syarat indeksasi lan flipping kanthi tliti dhuwur.

 1.4 Pilihan Pemasangan & Pipa Fleksibel

     • Mode Piping: Pipa sisih lan pipa aksial opsional; model Magnetik ngalih-dilengkapi mung ndhukung piping sisih kanggo akuisisi sinyal stabil.

     • Mode Pemasangan: Struktur flange multi-pasuryan ndhukung instalasi omni-directional, kanthi efektif ngirit ruang internal peralatan lan adaptasi karo skenario tata letak sing kompak.

  1.5 Low Leakage & Long Service Life

     Ngadopsi struktur sealing khusus sing disesuaikan kanggo nyuda kebocoran udara internal lan eksternal. Desain operasi bebas lenga standar cocog karo lingkungan produksi sing resik lan kahanan kerja industri umum, nyuda biaya pangopènan lan ndawakake umur layanan sing terus-terusan.

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

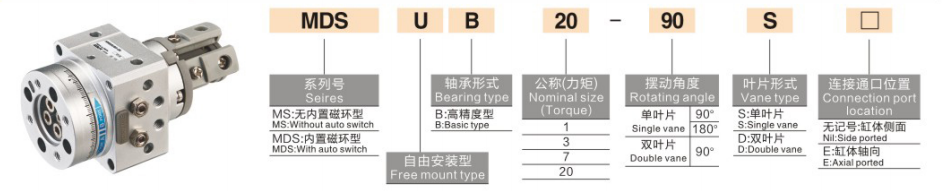

  1. Tuladha Model Khas: MSUB7-180S, MDSUB20-90S

  2. Tuladha Tatanan Standar

     • Model Non-Magnetik Standar: MSUB7-180S (Ukuran 7, sudut ayun 180°, tanpa cincin magnetik)

     • Model Umpan Balik Magnetik: MDSUB20-90S (Ukuran 20, sudut swing 90°, ring magnetik built-in kanggo instalasi switch)

3. Parameter Teknis Umum (20 ℃, Kondisi Standar)

  3.1 Spesifikasi dhasar

     • Mode operasi: Double-acting single vane

     • Fluida Kerja: Udara tekan (operasi bebas lenga)

     • Suhu sekitar: 5 ℃ ~ 60 ℃

     • Rentang Tekanan Kerja: Ukuran 1: 0.2~0.7MPa; Ukuran 3/7: 0.15~0.7MPa; Ukuran 20: 0.15 ~ 1.0MPa

     • Wektu Swing (@0.5MPa): 0.07~0.3s/90° (bisa diatur)

     • Tipe Bearing: Bantalan ngusapake beban dhuwur

  3.2 Tabel Parameter Kinerja Tombol

4. Konfigurasi Inti & Pedoman Pilihan

  4.1 Pilihan Ukuran (Adhedhasar Torsi & Beban)

     • Ukuran 1 (φ10): Output torsi 0.3N·m, cocok kanggo beban ultra-ringan mikro (≤1kg) lan skenario gerakan puteran presisi frekuensi dhuwur.

     • Ukuran 3 (φ15): 0.7N·m torsi output, becik kanggo cilik cahya-muat (1 ~ 3kg) aplikasi kayata rotasi lengen robot.

     • Ukuran 7 (φ20): 0.9N·m torsi output, sampurna cocog cilik lan medium mbukak (3~5kg) posisi indeksasi lan workpiece flipping stasiun.

     • Ukuran 20 (φ30): 2.9N·m output torsi dhuwur, ditrapake kanggo medium heavy-loading (5 ~ 10kg) heavy-tugas rotary tugas posisi.

  4.2 Pilihan amba & presisi

     • 90 ° Sudut Swing: Dirancang kanggo sudhut tengen flipping lan ngoper arah, digunakake digunakake ing workpiece loading / unloading lan 90 ° posisi setir.

     • Sudut Swing 180 °: Cocog kanggo rotasi setengah siklus lan workpiece flipping, nyadari 180 ° posisi mbalikke lan ngoper stasiun bidirectional.

     • Nganyarke Presisi Dhuwur: Pilih seri MSUA kanggo syarat presisi dhuwur banget kanthi akurasi wobble platform ≤0.03mm.

  4.3 Konfigurasi Ngalih Magnetik

     • MSUB (Non-Magnetik): Versi ekonomi dhasar tanpa ring Magnetik, biaya-efektif kanggo gerakan siklik prasaja tanpa panjaluk umpan balik sinyal.

     • MDSUB (Magnetik): Dibangun ing ring Magnetik, kompatibel karo D-T791 / D-T792 ngalih Magnetik karo posisi sensing arbitrarily luwes, ndhukung otomatis kontrol sambungan sinyal PLC.

5. Skenario Aplikasi Khas

     • Sistem Robotik Presisi: Ditrapake kanggo rotasi sendi robot cilik lan ayunan efek-akhir, kanthi ukuran entheng, kompak lan bisa diulang posisi dhuwur.

     • Stasiun Pengindeksan Otomatis: Sampurna kanggo indeksasi presisi 90 °/180 °, posisi deteksi lan posisi stasiun perakitan ing industri elektronik lan peralatan omah cilik.

     • Workpiece Flipping & Steering: Becik kanggo flipping lan arah konversi workpieces cahya-muat (≤10kg) ing garis conveyor, nampa nol-backlash lan kurang-impact rotasi Gamelan.

     • Platform Rotary Cilik: Digunakake akeh ing platform puteran mikro, printing label lan menehi rotasi stasiun, karo instalasi fleksibel lan kangelan pangopènan kurang.

6. MSUB vs CRB2 / CRBU2 Series Comparison cepet

7. 3-Langkah Pandhuan Pilihan cepet

     1. Pilihan Ukuran: Ngitung torsi adhedhasar bobot workpiece lan radius rotasi kanthi faktor safety ≥2. Pilih Ukuran 1 kanggo beban ≤1kg, Ukuran 3 kanggo 1~3kg, Ukuran 7 kanggo 3~5kg, Ukuran 20 kanggo 5~10kg.

     2. Pilihan Angle: Pilih sudut swing 90° kanggo sudhut tengen flipping lan setir; pilih 180 ° amba swing kanggo setengah siklus flipping lan posisi mbalikke.

     3. Pilihan Fungsional: Pilih MDSUB kanthi dering magnetik kanggo umpan balik sinyal lan pranala PLC; upgrade kanggo seri MSUA kanggo panjaluk posisi tliti ultra-dhuwur.

Ringkesan Siji Kalimat

     Silinder rotary vane kompak seri SOLH MSUB nduweni desain meja tliti dhuwur sing terintegrasi, sudut ayunan sing bisa diatur lan kapasitas muatan sing dhuwur, nyedhiyakake solusi rotary presisi sing murah, stabilitas dhuwur lan hemat ruang kanggo stasiun flipping lan indeksasi otomatis tingkat ringan 10kg.
