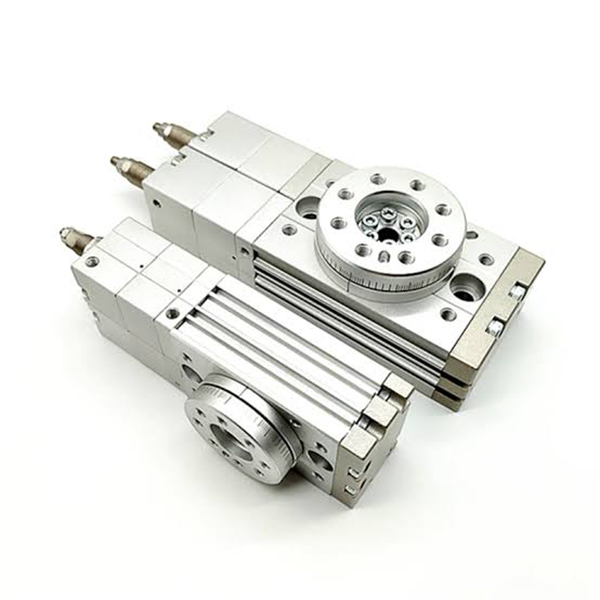

MSZ Series Tiga-Posisi Rotary Cylinder | Aktuator Pneumatik Rak & Pinion

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Positioning Inti

  Seri SOLH MSZ minangka silinder meja putar rak-lan-pinion profesional sing dirancang khusus kanggoposisi telung posisi. Fitur fungsi triple stop kiwa / tengah / tengen (0 ° / Mid-stop / 180 °) sing unik, ngrampungake titik nyeri posisi sing ora bisa ditindakake dening silinder puteran rong posisi standar. Dikontrol dening katup solenoid tekanan tengah 5/3-way tanpa konfigurasi sirkuit dual-valve, nyederhanakake tata letak sistem pneumatik. Posisi tengah ndhukung ± 10 ° imbuhan nggoleki, nalika loro ends éling 0 ~ 95 ° tuning amba, nggawe solusi pneumatik optimal kanggo workpiece pangalihan, ngurutake, indeksasi multi-stasiun lan skenario mbutuhake posisi penengah prentah.

  1.1 Seri Inti Pilihan Cepet

Inti Product Positioning: Nyadari rotasi telung mandeg akurat saka 0° (Kiwa) → Mid (Tengah) → 180° (Tengen) karo posisi penengah luwes kanggo ketemu panjaluk posisi fleksibel multi-sudut.

2. Parameter Teknis Inti (SOLH Standard)

  2.1 Spesifikasi dhasar

     • Ukuran Bore: 10 / 20 / 30 / 50

     • Mode operasi: Double-acting, dual-rak & pinion, telung posisi mid-stop

     • Tekanan Kerja: 0.2~1.0MPa (jinis buffer karet); 0.2 ~ 0.6MPa (jinis buffer hidrolik)

     • Tekanan Bukti: 1,05 MPa

     • Suhu Kerja: 0 ℃ ~ 60 ℃ (Ora lingkungan beku)

     • Sudut Swing: 0 ~ 95 ° kanggo siji mburi, total amba luwes 0 ~ 190 °

     • Mid-mandeg Imbuhan: ± 10° fine tuning adhedhasar posisi tengah

     • Akurasi Positioning: ± 0.02mm (jinis presisi dhuwur MSZA); ± 0.05mm (jinis dhasar MSZB)

     • Mode Lubrication: Operasi pelumasan bebas lenga

     • Port Thread: M5×0.8 (10/20 bolongan); M8×1.25 (30/50 bore)

  2.2 Torsi Output & Beban Idin (0.5MPa)

  2.3 Kapasitas Nyerep Energi Buffer

3. Fitur Struktural & Prinsip Kerja Tiga Posisi

  3.1 Kaluwihan Struktural Inti

     • Dual-Rack & Dual-Piston Struktur Mid-stop: Ngadopsi gear nyopir rak pindho lan desain piston mandeg tengah sing mandiri, ngilangi backlash lan output torsi stabil lan konsisten sajrone ngalih telung posisi.

     • Desain Tabel Rotary Integrasi: Dilengkapi bolongan pin posisi kanggo workpiece langsung soyo tambah, nampilaken rigidity dhuwur lan instalasi prasaja lan cepet tanpa perlengkapan ekstra.

     • Central kothong liwat-bolongan: Dibangun ing tengah liwat bolongan (Ø6 ~ Ø12), saéngga pipa online lan kabel listrik kanggo nembus rapi, éling wiring terpadu lan piping.

     • Imbuhan Sudut Independen: Dilengkapi bolts imbuhan profesional, ndhukung sawijining fine tuning saka sudhut wates kiwa / tengen lan posisi mandeg tengah, nyadari kalibrasi amba fleksibel.

     • Slot Ngalih Magnetik standar: Standard dilindhungi undhang-undhang grooves ing loro-lorone, kompatibel karo D-M9B lan D-A93 ngalih Magnetik, nyadari deteksi nyata-wektu kiwa / tengah / tengen telung posisi kanggo pranala sinyal otomatis.

  3.2 Prinsip Kontrol Tiga Posisi (Kauntungan Inti)

   Seri MSZ mung mbutuhakesiji 5/3-way katup solenoid tekanan tengah kanggo nyadari ngoper telung posisi, ora perlu ngoper sirkuit udara dual-valve utawa kompleks, sing nyederhanakake struktur sistem lan nyuda biaya peralatan sakabèhé.

     1. Posisi kiwa (0°): Solenoid valve kiwa stasiun intake udara, siji-sisih sumber online lan mbalikke-sisih exhaust, nyopir meja rotary kanggo akurat ngunci ing 0 ° posisi watesan kiwa.

     2. Posisi Tengen (180°): Solenoid valve intake udara stasiun tengen, tumindak sirkuit udara mbalikke, nyopir meja Rotary kanggo muter lan ngunci ing posisi watesan tengen 180 °.

     3. Posisi Stop Tengah (M): Solenoid valve tengah stasiun, loro-lorone saka silinder sing pressurized bebarengan. Piston rotary njaga keseimbangan gaya, lan piston mid-stop independen nyurung lan ngunci meja ing posisi tengah sing wis disetel, nyadari posisi penengah sing stabil.

4. Aturan Jeneng Model Lengkap

  Kode Model Khas: MSZB20-R-M9BL

5. Aturan Pilihan & Aplikasi Khas

  5.1 Aturan Prioritas Pilihan

     1. Panjaluk Posisi Pisanan: Pilih seri MSZ kanggo kahanan kerja sing mbutuhake mandeg telung posisi (kiwa/tengah/tengen); MSQ / HRQ silinder rotary rong posisi ora ditrapake.

     2. Precision Matching: Pilih jinis presisi dhuwur MSZA kanggo skenario posisi ulang dhuwur; milih jinis dhasar MSZB biaya-efektif kanggo skenario universal umum.

     3. Kacepetan & Load Matching: Nganggo jinis buffer hidrolik -R kanggo operasi kanthi kacepetan dhuwur, beban abot lan dampak dhuwur; buffer karet standar cukup kanggo operasi entheng-kacepetan kurang.

     4. Muat Verifikasi: Strictly mesthekake beban radial nyata, mbukak sumbu lan wayahe mlengkung luwih murah tinimbang nilai allowable supaya jamming lan panyimpangan posisi.

  5.2 Skenario Aplikasi Khas

     • Pengalihan & Pengurutan benda kerja: Nyadari posisi tengah lan distribusi materi kiwa/tengen kanthi switching multi-sudut 0°/90°/180°.

     • Indeksing multi-stasiun: Ngoper telung posisi kanggo instalasi otomatis, deteksi lan stasiun transfer proses.

     • Workpiece Flip & Steering: Ngrampungake tumindak flipping lan kemudi stabil liwat 0° → tengah → 180° rotasi progresif.

     • Elektronik & Otomasi Kemasan: Ditrapake kanggo tightening tutup botol, posisi chip, deteksi produk multi-sudut lan peralatan packaging tliti.

6. MSZ vs MSQ inti Bèntenipun Comparison

Ringkesan Siji Kalimat

     SOLH MSZ seri telung posisi rak-lan-pinion silinder rotary entuk posisi mandeg kiwa / tengah / tengen eksklusif karo siji-katup kontrol prasaja, amba tengah luwes lan akurasi baleni dhuwur, dadi solusi khusus profesional kanggo otomatis ngurutake, indeksasi lan peralatan posisi multi-sudut.
