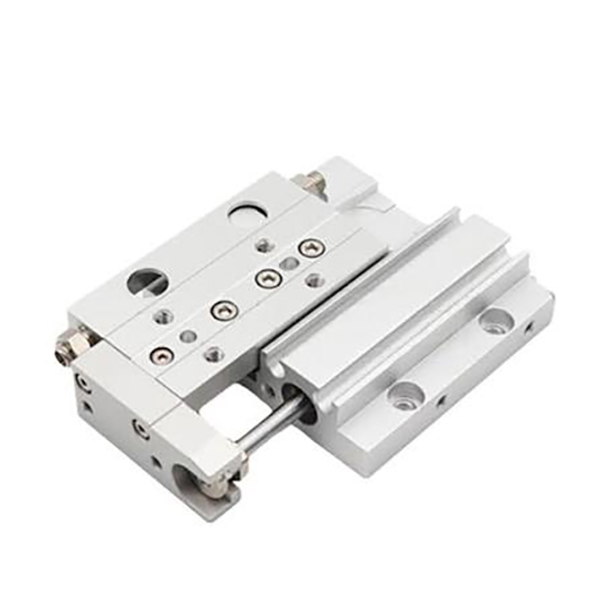

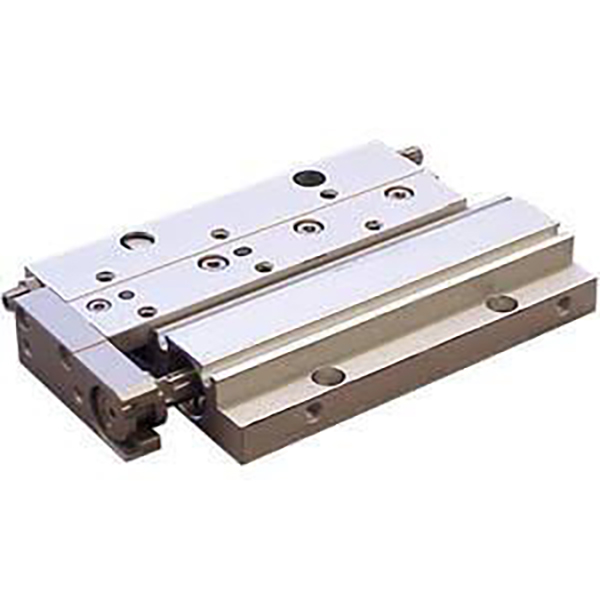

MXF Series Ultra-Tipis High-Rigidity Pneumatic Slide Tabel

Merk: SOLH dening Richge Technology

Ringkesan produk

     Seri SOLH MXF minangka meja geser pneumatik ultra-tipis, dhuwur-kaku, long-stroke sing dirancang kanggo peralatan otomatisasi winates dhuwur. Nampilake tata letak podo karo silinder lan rel panuntun rol silang, struktur pemasangan ndhuwur / ngisor dual-sisi lan kapasitas muatan medium, entuk dhuwur awak Ultra-kurang sing 40% luwih ramping tinimbang slide MXS konvensional kanthi spesifikasi sing padha. Kanthi posisi presisi medium sing stabil, operasi long-stroke sing lancar lan daya tahan siklik frekuensi dhuwur, dadi solusi geser profil rendah mainstream kanggo penanganan material presisi, perakitan lan switching stasiun ing sistem otomatis kompak.

Inti Positioning & Fitur Struktural

     -- Struktur Driving Dual-Acting: Ngadopsi operasi dobel tumindak sing stabil kanthi ukuran bolongan mulai saka φ8 nganti φ20mm, nyedhiyakake output beban medium sing dipercaya 20 ~ 180N, cocog karo skenario penanganan presisi tugas menengah.

     -- Parallel Cylinder & Cross Roller Guide Design: Rel panuntun lan silinder disusun kanthi podo karo, misahake bantalan beban saka gerakan sealing rod piston. Struktur iki nyedhiyakake kaku sing dhuwur, gesekan sing sithik, operasi celah-nol lan gerakan linier sing lancar.

     -- Awak Low-Profil Ultra-Tipis: Dhuwur awak mung 16~27mm, 40% luwih murah tinimbang model MXS sing padha. Iki minangka pilihan sing paling optimal kanggo reresik ultra-rendah lan tata letak peralatan sing kompak.

     --Kinerja Presisi Sedheng sing dipercaya: Njamin 0.03mm mlaku paralelisme, 0.05mm vertikal lan ± 0.02mm akurasi posisi baleni, kanthi nyukupi standar medium-precision automation posisi.

     -- Dual-Sided High-Precision Mounting: Dilengkapi bolongan ndhuwur liwat lan bolongan tapped ngisor, plus bolongan pin posisi tliti. Ndhukung instalasi positif lan mbalikke, njamin akurasi soyo tambah dhuwur sawise disassembly lan reassembly.

     -- Pemasangan Pipa & Sensor Fleksibel: Kompatibel karo pipa bidirectional transversal lan aksial. Dering magnet sing dibangun kanthi desain alur panggeser sing didhelikake kanggo instalasi switch magnetik, ngirit papan instalasi tanpa gangguan struktural.

     -- Pilihan Stroke & Multi-Buffer sing bisa diatur: Buffer poliuretan standar ing ujung loro kanggo bantalan sing stabil. Fitur stroke luwes 5mm saben pungkasan (total 10mm kisaran trimming standar), karo spesifikasi X11 opsional kanggo 15mm ultra-long imbuhan nggoleki lan buffer hydraulic opsional kanggo skenario impact frekuensi dhuwur.

Aturan Coding Model Lengkap

   1. Tuladha model: MXF12-50-M9BW

   2. Tuladha Referensi Urutan Standar

     -- MXF8-20: Model standar tanpa saklar, lubang 8mm, stroke 20mm, akting ganda

     -- MXF20-100-2M9B: 20mm bore, 100mm long stroke, dual magnetic switch kanggo pemantauan posisi bidirectional

     -- MXF16-75-X11: bore 16mm, stroke 75mm, adjustment stroke diperpanjang 15mm

Spesifikasi Teknis Inti (@0.5MPa, Double Acting)

Kinerja Inti & Kaluwihan Produk

     -- Struktur Kompak Ultra-Tipis kanggo Ngirit Spasi Ekstrem: Kanthi dhuwur awak Ultra-kurang saka 16 ~ 27mm, 40% slimmer saka seri MXS, iku sampurna adapts kanggo peralatan reresik Ultra-kurang lan skenario tata modul kandhel ngendi minger conventional ora bisa diinstal.

     -- High Rigidity & Stabil Long-Stroke Operasi: Pandhuan roller silang sing dipasangake karo awak monolitik terpadu ngilangi kesenjangan lan deformasi sing mlaku. Iki njaga operasi stabil tanpa jitter ing stroke dawa maksimum 100mm lan kahanan muter frekuensi dhuwur.

     -- Dual-Sided Mounting kanthi Adaptasi Kuat: Ndhukung ndhuwur liwat-bolongan mbenakake lan ngisor tapped bolongan instalasi, kompatibel karo loro soyo tambah positif lan mbalikke. Dilengkapi bolongan pin posisi presisi kanggo njamin akurasi baleni sing dhuwur sawise disassembly lan perakitan bola-bali.

     -- Stroke Adjustable Fleksibel & Adaptasi Multi-Stasiun: Standar 5mm imbuhan nggoleki saben pungkasan (10mm total trimming sawetara). Spesifikasi X11 opsional nyedhiyakake imbuhan stroke lengkap 15mm, nyukupi syarat kalibrasi stroke sing tepat kanggo proses otomatis multi-stasiun.

     -- Lenga-Free & Long Service Umur karo Low Maintenance: Ngadopsi sealing kurang gesekan lan desain operasi tanpa lenga, kanthi umur layanan luwih saka 5 yuta siklus. Iki ditrapake kanggo lingkungan industri sing resik lan jalur produksi otomatis konvensional kanthi syarat pangopènan minimal saben dina.

Metode Pemasangan & Skenario Aplikasi Khas

   1. Cara Pemasangan Ganda

     -- Ndhuwur Mounting: Telpon liwat ndhuwur liwat bolongan karo noto mbukak ndhuwur. Dicocogake karo pin posisi kanggo posisi presisi dhuwur lan bantalan beban sing stabil.

     -- Ngisor Mounting: Telpon liwat bolongan tapped ngisor kanggo instalasi lumahing peralatan langsung. Fitur perakitan tenan lan becik kanggo aplikasi sing dipasang kanthi mundur.

   2. Aplikasi Industri Khas

     -- 3C Elektronika Industri: Laminasi layar, penanganan modul, transfer papan PCB, switching stasiun deteksi lan posisi komponen elektronik presisi.

     -- Otomatisasi Majelis Presisi: Pencet bagean cilik, perakitan terminal, nyopir piranti ngunci sekrup lan operasi siklik perkakas sing entheng.

     -- Mesin Packaging: Material pushing, cutting tool driving, label laminating and short-distance material conveying.

     -- Peralatan Otomasi Umum: Peralatan lawang awak ngusapake, produksi line station ngoper lan medium-muat dhuwur-frekuensi cyclic linear driving.

MXF vs MXH vs MXS | Low-Profil & Compact Slide Tabel Comparison

Pandhuan Pilihan Cepet Telung Langkah

   1. Pilihan Ukuran Bore dening Load: Cocokake diameteripun bolongan miturut bobot workpiece: φ8 ≤ 2kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Cadangan ora kurang saka 50% wates mbukak kanggo mesthekake operasi long-term stabil.

   2. Konfirmasi Stroke: Stroke standar kisaran saka 10mm nganti 100mm. Luwih seneng seri MXF kanggo skenario long-stroke (≥50mm); pilih seri MXH kanggo kahanan kerja siklus short-stroke lan frekuensi dhuwur.

   3. Cocog Konfigurasi:
     --  Deteksi Posisi: Dilengkapi saklar magnetik M9B dual kanggo ngawasi posisi stroke bidirectional sing akurat.

     -- Stroke Fine Imbuhan: Pilih standar -X10 (5mm trimming) kanggo nggunakake biasa; pilih -X11 (15mm trimming lengkap) kanggo multi-stroke kalibrasi pas.

     --  Buffering Optimization: Nganggo buffer polyurethane standar kanggo operasi konvensional; upgrade menyang buffer hydraulic kanggo impact frekuensi dhuwur lan skenario abang gangguan.

Ringkesan Siji Kalimat

     SOLH MXF seri ultra-tipis dhuwur-kaku meja geser pneumatik fitur 40% dhuwur awak luwih murah tinimbang MXS, cross roller dhuwur-rigidity guide, dual-sisi soyo tambah lan long-stroke medium-load stabilitas, serves minangka dhuwur biaya-kinerja solusi inti kanggo dhuwur-winates otomatis otomatis kompak lan medium-precision dhuwur-frekuensi penanganan.
