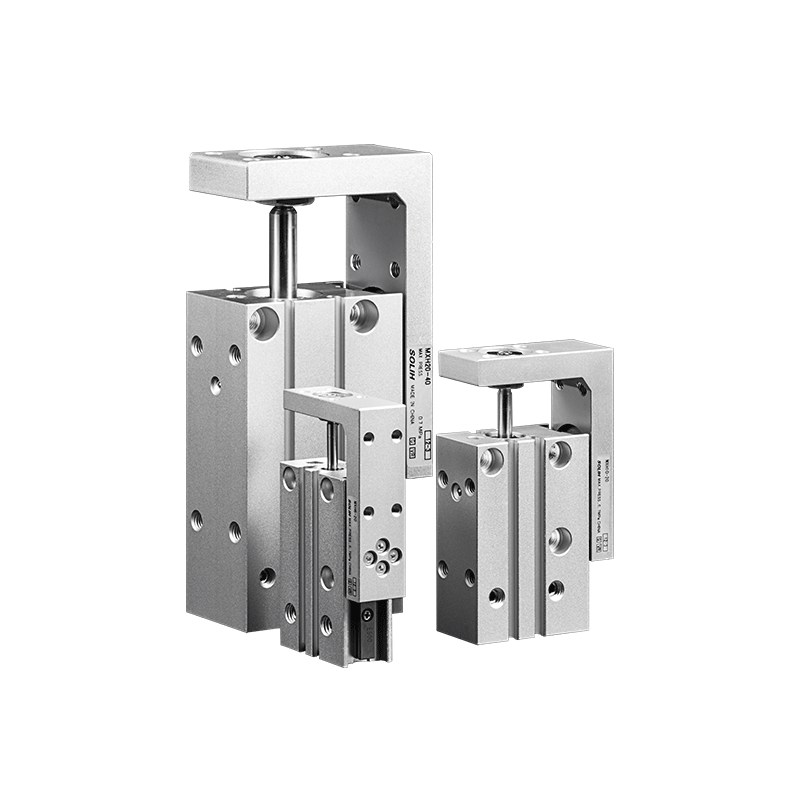

MXH Series Compact Narrow Long-Stroke Pneumatic Slide Table

Merk: SOLH dening Richge Technology

Ringkesan produk

     Seri SOLH MXH minangka meja geser pneumatik kompak sing sempit sing dilengkapi sistem pandhuan linear bal sing sirkulasi. Nggabungake desain entheng, kaku dhuwur, lan kinerja stroke lengkap nganti 60mm, iki nduweni jembar awak sing sempit banget sing ngirit ruang instalasi sing signifikan. Kanthi kapasitas muatan anti-defleksi sing apik lan kemampuan posisi presisi medium, dioptimalake khusus kanggo instalasi multi-geser sisih-sisih lan operasi transfer presisi ing skenario otomatis sing dibatesi papan, dadi solusi nyopir linier mikro long-stroke sing cocog kanggo elektronik 3C lan otomatisasi presisi.

Struktur Inti & Fitur Desain

     --  Struktur Driving Dual-Piston: Ngadopsi mode nyopir dobel piston dobel, ngirim tenaga output sing stabil lan kinerja operasi sinkron sing luar biasa, njamin gerakan linear sing konsisten sajrone karya siklus frekuensi dhuwur.

     --  Infinite Circulating Ball Guide Rail: Dilengkapi karo ril panuntun linear werni sirkulasi tanpa wates, nampilake kaku struktural sing dhuwur lan stabilitas gerakan linier sing apik banget. Paralelisme perjalanan dikontrol ing 0.05mm kanggo stroke cendhak, kanthi efektif ngindhari jitter lan panyimpangan gerakan.

     -- Awak Kompak Ultra-Sempit: Struktur jembar sempit sing dioptimalake, luwih ramping tinimbang tabel geser seri MXQ lan MXS tradisional, kanthi becik ndhukung susunan sisih-sisih sing padhet saka pirang-pirang slide kanggo ngoptimalake panggunaan ruang peralatan.

     -- Superior Kapasitas Beban Anti-Offset: Torsi sing diidini kira-kira 6 kaping saka seri MXU tradisional, kanthi resistensi sing luwih dhuwur kanggo beban eksentrik lan beban kantilever, adaptasi karo kondisi operasi pasukan sepihak sing kompleks.

     --  Instalasi Fleksibel Multi-Direksi: Ndhukung 4-cara soyo tambah karo transverse liwat bolongan / bolongan Utas lan bolongan Utas longitudinal. Dicocogake karo desain pipa 3-sisi, nyukupi macem-macem instalasi lan syarat tata letak pipa kanggo struktur peralatan sing sempit lan ditumpuk.

     -- Adaptasi Sensor Universal: Dibangun ing ring Magnetik minangka standar, karo dual-sisi alur sensor kompatibel karo D-M9□ lan A93 seri ngalih Magnetik, nyadari deteksi posisi stroke akurat lan umpan balik sinyal.

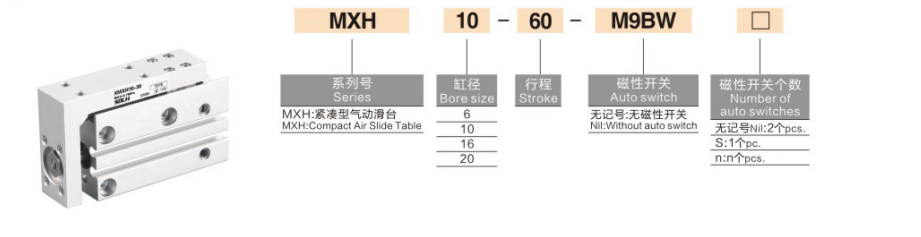

Aturan Coding Model Lengkap

   1. Tuladha model: MXH16-50Z-M9NL

   2. Tuladha Referensi Tatanan Standar

     --  MXH10-30-M9BW: Bore 10mm, stroke 30mm, saklar magnetik NPN kanthi dawa kawat 1m

Spesifikasi Teknis Inti

Bagan Referensi Daya Output & Beban (@0.5MPa)

Faktor keamanan ≥2; Beban vertikal mbutuhake verifikasi torsi sing diidini

Spesifikasi Torsi sing Diidini (Kapasitas Beban Anti-Offset, N·m)

Skenario Aplikasi & Perbandingan Pilihan Produk

   1. Skenario Aplikasi Prioritas kanggo Seri MXH

     --  Peralatan sing Diwatesi Angkasa Banget: Desain awak ultra-sempit ndhukung instalasi padhet sisih-by-side saka macem-macem tabel geser, sampurna pas interior miniaturized peralatan otomatis.

     --  Operasi Long-Stroke Medium-Precision: Maksimum stroke nganti 60mm karo ± 0.02mm akurasi baleni, adoh ngluwihi stabilitas posisi saka silinder pneumatik biasa, ketemu medium-tliti panjaluk long-travel.

     --  Transfer Frekuensi Dhuwur Muatan Cahya: Becik kanggo nangani siklik lan posisi komponen elektronik, terminal, bagean plastik cilik lan peralatan tliti.

     --  Kondisi Kerja Beban Anti-Offset: Resistance torsi banget mbisakake operasi stabil ing pasukan sepihak lan skenario instalasi cantilever, mecahaken masalah deflection lan jitter saka minger biasa.

MXH vs MXQ vs MXS Series Comparison

Pedoman Seleksi Profesional

     --  Ukuran Bore Matching: Ngontrol beban horisontal ing 50% saka nilai sing dirating lan beban vertikal ing 25% saka nilai sing dirating, kanthi faktor safety sing dijamin ora kurang saka 2 kanggo njamin operasi jangka panjang sing stabil.

     -- Reservasi Stroke: Cadangan margin stroke 5~10mm nalika milih; stroke standar maksimum seri MXH punika 60mm supaya impact watesan lan nambah urip layanan.

     -- Pilihan Mode Mounting: Pilih soyo tambah melintang kanggo tata letak papan ultra-sempit; nggunakake pemasangan longitudinal kanggo skenario instalasi tumpukan lan multi-lapisan kanggo ngirit ruang peralatan sakabèhé.

     -- Optimization buffer: Nglengkapi buffer hidrolik nalika kacepetan operasi ngluwihi 300mm / s utawa bobot mbukak ngluwihi 3kg, èfèktif ngurangi impact terminal lan geter.

     -- Konfigurasi Sensor: Alur sensor sisih dual ndhukung instalasi switch Magnetik dual, nyadari deteksi ing-panggonan akurat saka loro ngluwihi lan retract stroke kanggo full-stroke posisi ngawasi.

Ringkesan Siji Kalimat

     Tabel geser pneumatik kompak seri SOLH MXH nduweni fitur awak sing sempit banget, resistensi torsi dhuwur, stroke dawa 60mm lan presisi medium ± 0.02mm, kanthi pemasangan 4 arah lan operasi tanpa minyak, dadi solusi efektif biaya sing paling optimal kanggo instalasi sing padhet lan transfer presisi frekuensi dhuwur cahya ing ruang otomatis sing dibatasi.
