MXJ Series Ultra-Compact High-Precision Pneumatic Slide Table

Merk: SOLH dening Richge Technology

Ringkesan produk

     Seri SOLH MXJ minangka meja geser pneumatik ultra-miniatur kanthi tliti dhuwur sing dirancang kanggo nyopir linier presisi mikro. Nampilake jejak ultra-kompak, akurasi posisi level mikron, konstruksi entheng, lan kompatibilitas pemasangan multi-arah, cocog banget kanggo stasiun otomatis ruang terbatas kalebu pangolahan elektronik 3C, deteksi presisi, rakitan mikro, lan operasi siklus short-stroke frekuensi dhuwur. Iki minangka aktuator linier mikro presisi tinggi utama kanggo skenario otomatisasi miniatur.

Struktur Inti & Fitur Desain

     -- Mode Drive: Operasi bidirectional tumindak kaping pindho, ukuran bolongan φ4.5/6/8/12/16mm, nutupi sawetara beban mikro nganti entheng 5 ~ 50N.

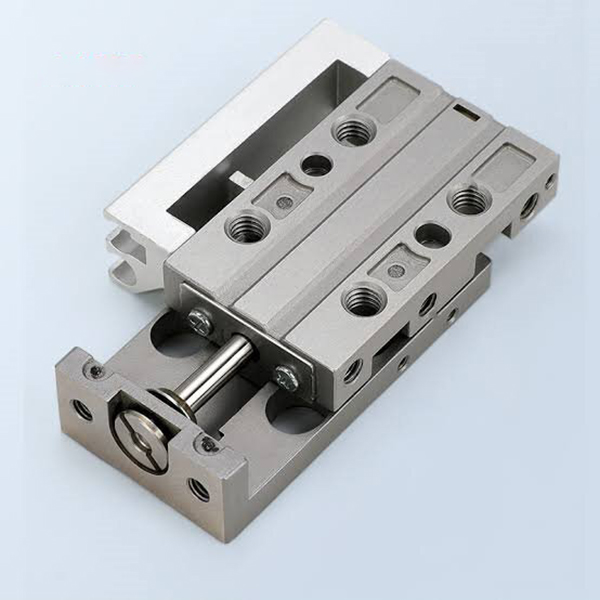

     -- Struktur Premium: Ngadopsi awak baja tahan karat martensit lan rel pandhuan bal linear terpadu. Struktur bantalan beban diisolasi saka gerakan sealing rod piston, menehi kaku sing dhuwur lan operasi gesekan ultra-rendah.

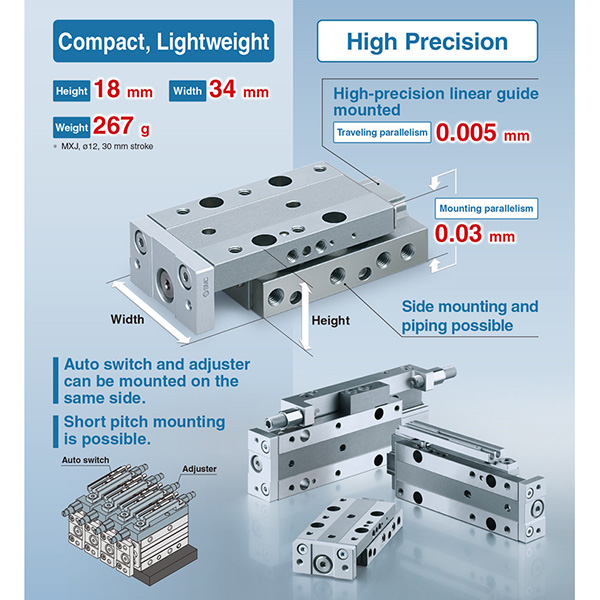

     -- Presisi Tingkat Mikron: Paralelisme perjalanan 0.005mm, paralelisme pemasangan 0.03mm, vertikalitas 0.01mm, njamin posisi presisi ultra-stabil kanggo proses sing canggih.

     -- Ukuran Ultra-Kompak: Desain awak ultra tipis kanthi dhuwur mung 10mm kanggo model bolongan φ4.5 lan dhuwure 18mm kanggo model bolongan φ12, 30%~50% luwih cilik tinimbang tabel geser MXQ sing padha, ngoptimalake panggunaan ruang kanggo stasiun tata letak sing padhet.

     -- Pemasangan Multi-Sisi Fleksibel: Ndhukung instalasi telung sisi ndhuwur, ngisor, lan sisih kanthi bolongan pin posisi presisi, adaptasi karo macem-macem tata letak peralatan sing kaku lan padhet.

     - Kompatibilitas Sensor Universal: Dilengkapi alur switch magnetik dual minangka standar. Model kanthi stroke ≥5mm ngidini instalasi 2 saklar magnetik M9B. Desain struktur simetris mbisakake switch kiwa / tengen lan interchangeability pipa ing situs.

     -- Buffering & Watesan sing bisa diatur: Buffer karet dual-end standar kanggo nyuda gangguan lan impact; opsional single-end/dual-end metal stroke limiters karo 0 ~ 5mm luwes sawetara stroke kanggo posisi Ultra-tepat.

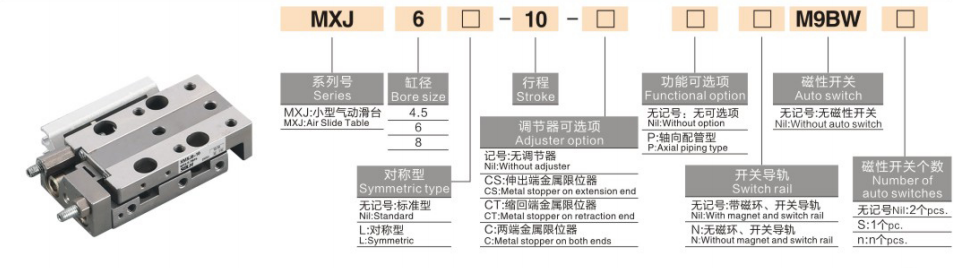

Aturan Coding Model Lengkap

   1. Tuladha model: MXJ6-10-CS-M9B

   2. Tuladha Referensi Urutan Standar

     -- MXJ4.5-5: Tipe standar, tanpa saklar magnetik, bore 4.5mm, stroke 5mm, akting ganda

     -- MXJ8-15-B-2M9B: Bore 8mm, stroke 15mm, batas logam dual-end, 2 pcs M9B saklar magnetik

     -- MXJ12-20-L: Tipe simetris, bore 12mm, stroke 20mm, pipa samping sing bisa dibalik

Spesifikasi Teknis Inti (@0.5MPa, Double Acting)

   1. Spesifikasi Mikro (φ4.5 / φ6 / φ8)

   2.Spesifikasi Cilik (φ12 / φ16)

Kaluwihan Kompetitif Inti

   1. Micron-Level Ultra-High Precision & Stabilitas

     - Mesin siji-potong terintegrasi sing dipasangake karo rel pandhuan bal linear kanthi tliti dhuwur njamin akurasi posisi baleni ± 0.01mm lan kesalahan paralelisme ultra-rendah, kanthi lengkap nyukupi syarat presisi sing ketat kanggo deteksi mikro lan proses posisi sing apik.

   2. Desain Ultra-Kompak & Ngirit Spasi

     -- Struktur awak ultra-tipis lan cendhak banget kanthi dhuwur minimal mung 10mm. Desain soyo tambah telung sisi adapts kanggo ultra-sempit vertikal lan horisontal spasi, ngirit luwih saka 40% spasi instalasi dibandhingake karo tabel geser conventional, becik kanggo baris produksi otomatis kandhel.

   3. Respon Cepet Ringan & Frekuensi Dhuwur

    - Struktur entheng baja tahan karat sing dioptimalake (40 ~ 500g) nyuda inersia kanthi efektif. Kacepetan operasi kisaran saka 50 nganti 500mm / s, ndhukung operasi frekuensi dhuwur sing stabil liwat 300 siklus per menit (cpm) kanggo ngedongkrak efisiensi produksi.

   4. Operasi Oil-Free & Super Long Service Life

     - Ngadopsi sealing tahan gesekan lan desain bebas minyak, kompatibel karo bengkel sing resik lan lingkungan industri sing rada berminyak. Konfigurasi struktur sing awet njamin umur layanan luwih saka 5 yuta siklus kanthi operasi tanpa pangopènan sing stabil ing jangka panjang.

   5. Symmetric Reversible Design kanggo Instalasi Fleksibel

     -- Port udhara simetris lan struktur alur switch ngidini ing situs kiwa / tengen interchange pipa lan instalasi sensor, mbusak Watesan arah lan nemen Ngapikake debugging ing situs lan keluwesan adaptasi struktural.

Formulir Pemasangan & Aplikasi Khas

   1. Cara Pemasangan

     -- Pemasangan Ndhuwur: Didandani liwat bolongan kanthi bolongan pin posisi sing tepat, cocok kanggo instalasi ndhuwur workpiece lan skenario posisi kanthi tliti dhuwur.

     -- Mounting Bottom: Telpon liwat bolongan Utas ngisor, stabil lan dipercaya, ditrapake kanggo instalasi lumahing peralatan standar.

     -- Mounting Side: Telpon liwat bolongan Utas sisih, sampurna kanggo peralatan karo papan vertikal winates lan susunan podo kandhel saka macem-macem minger.

   2. Skenario Aplikasi Khas

     -- Elektronik 3C: Penanganan chip lan transfer, fokus lensa kamera, laminasi komponen mikro, tes daya tahan tombol urip

     -- Deteksi Presisi: Posisi probe, gerakan presisi kamera CCD, pangukuran dimensi mikro, kalibrasi halus optik

     -- Majelis Mikro: Ngunci sekrup otomatis, crimping terminal, sisipan komponen presisi, nyopir jig miniatur

     -- Peralatan Medis: Kontrol presisi pompa mikro, switch katup miniatur, posisi teleskopik instrumen cilik

3-Langkah Pandhuan Pilihan Cepet

   1. Bore Pilihan dening Load

     -- φ4.5 ≤0.5kg / φ6=0.5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Cadangan ora kurang saka 50% wates safety mbukak kanggo operasi presisi stabil.

   2. Konfirmasi Stroke

     -- Rentang stroke standar: 5 ~ 50mm. Prioritas stroke cendhak (5 ~ 20mm) kanggo kahanan kerja frekuensi dhuwur kanggo njamin presisi sing luwih dhuwur lan stabilitas operasional.

   3. Cocog Konfigurasi

     -- Pemantauan Posisi: Nglengkapi 2 saklar magnetik M9B kanggo umpan balik posisi stroke bidirectional.

     -- Watesan Presisi: Pilih wates logam dual-end (B) kanggo posisi stroke presisi 0~5mm sing bisa diatur.

     -- Mounting Adaptation: Pilih sisih soyo tambah kanggo tata letak stasiun kandhel, soyo tambah ngisor kanggo instalasi lumahing standar.

Ringkesan Siji Kalimat

     SOLH MXJ seri ultra-kompak tliti dhuwur meja geser pneumatik fitur akurasi posisi micron-tingkat, soyo tambah fleksibel telung sisi, operasi frekuensi dhuwur entheng lan limiters logam luwes opsional, serves minangka biaya-efektif tliti mikro linear actuator digunakake digunakake ing 3C electronics, deteksi tliti, perakitan mikro lan peralatan medical.
