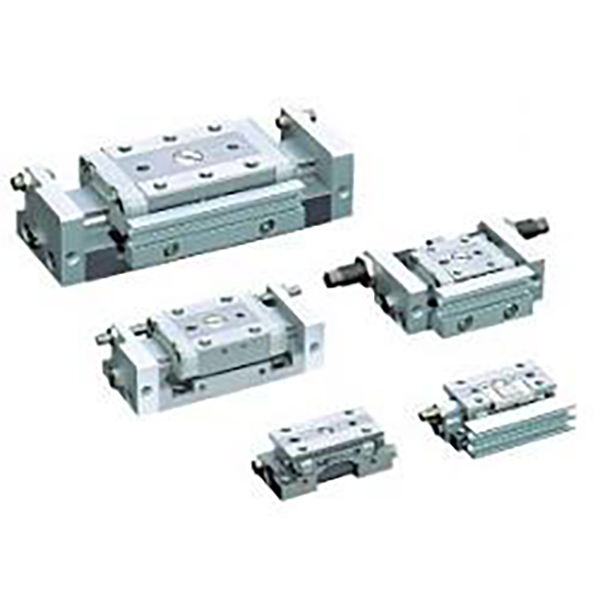

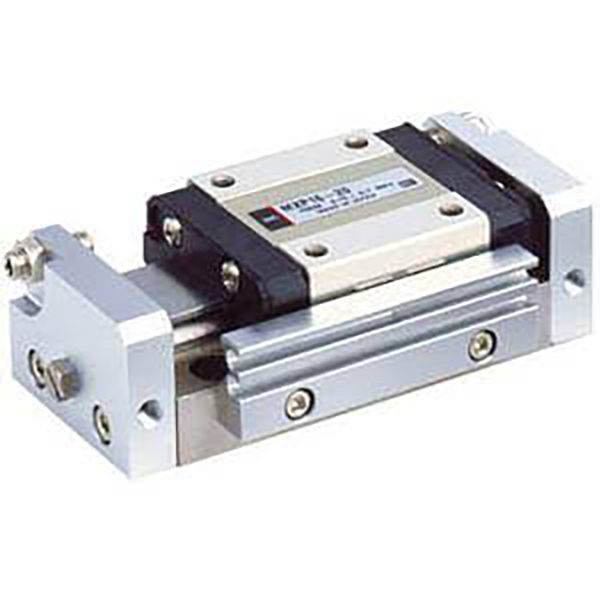

MXP Series Ultra-High Precision Compact Pneumatic Slide Table

MXP Series Ultra-High Precision Compact Pneumatic Slide Table

Merk: SOLH dening Richge Technology

Ringkesan produk

     Seri SOLH MXP minangka meja geser pneumatik kompak ultra-dhuwur presisi dhuwur sing dirancang kanggo skenario posisi mikro sing ketat. Ngadopsi struktur rel pandhuan silinder sing dibangun lan awak stainless steel sing terintegrasi, menehi paralelisme tingkat mikron, kesalahan rotasi ultra-kurang lan kaku sing luar biasa. Ndhukung pipa dual-arah lan siklus stabil frekuensi dhuwur, cocog banget kanggo perakitan presisi 3C, deteksi optik, lan posisi komponen mikro kanthi akurasi dhuwur, dadi model premium kanggo aplikasi nyopir linier miniatur sing canggih.

Struktur Inti & Fitur Desain

     --  Mode drive: Operasi bidirectional tumindak kaping pindho, ukuran bolongan φ6/8/10/12/16mm, nutupi sawetara beban entheng 10~120N.

     -- Struktur Premium Integrasi: Fitur rel guide linear silinder sing dibangun lan awak stainless steel martensitik siji-potong. Mekanisme beban-bearing rampung diisolasi saka gerakan sealing rod piston, entuk kaku sing ekstrim lan gesekan minimal.

     -- Ultra-High Precision Grade: Paralelisme perjalanan 0.004mm, paralelisme pemasangan 0.02mm, akurasi rotasi ± 0.03° (φ6/8/10) / ±0.04° (φ12/16), nyedhiyakake kinerja posisi presisi ultra-stabil sing unggul ing industri.

     -- Awak sempit Ultra-Kompak: Dhuwur awak mung 17~23mm, 10%~20% luwih sempit tinimbang model sing padha karo MXJ, mbisakake tata letak ultra-padat kanggo ruang kerja sing sempit banget.

     -- Fleksibilitas Pipa Dwi Arah: Ndhukung pipa lateral lan aksial kanthi tata letak switchable ing situs, adaptasi karo macem-macem syarat rute pipa ing situs.

     -- Kompatibilitas Sensor Universal: Standard dual alur ngalih Magnetik ngidini instalasi 2 M9B ngalih Magnetik kanggo ngawasi posisi bidirectional dipercaya.

     -- Multi-Level Buffering & Watesan: Buffer karet dual-end standar kanggo nyuda gangguan lan impact; limiters stroke logam siji / dual-mburi opsional, plus pilihan buffer hydraulic kanggo φ8 lan model ndhuwur, karo sawetara stroke luwes saka 0 ~ 5mm kanggo kontrol posisi Ultra-precise.

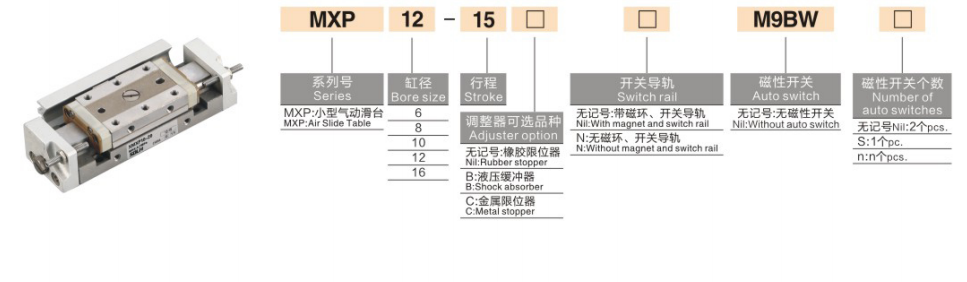

Aturan Coding Model Lengkap

   1. Tuladha Model: MXP8-15-B-M9BW

   2. Tuladha Referensi Urutan Standar

     --  MXP6-5: Tipe standar, tanpa saklar magnetik, bore 6mm, stroke 5mm, double acting

     --  MXP10-20-B-2M9B: Bore 10mm, stroke 20mm, batas logam dual-end, 2 pcs M9B saklar magnetik

     -- MXP12-25-D: Bore 12mm, stroke 25mm, extend-end metal limit, pipa aksial kompatibel

Spesifikasi Teknis Inti (@0.5MPa, Double Acting)

Kaluwihan Kompetitif Inti

   1. Presisi & Stabilitas Tingkat Micron Ultra-High
     -- Nampilake paralelisme perjalanan ultra-rendah 0,004mm lan akurasi rotasi nganti ± 0,03 °, dipasangake karo akurasi posisi baleni ± 0,01mm. Ngilangi mikro-goyang lan panyimpangan posisi, nyukupi panjaluk presisi sing ketat kanggo deteksi optik, laminasi komponen mikro lan proses uji presisi dhuwur.

   2. Struktur Silinder Dibangun ing & Badan Kompak Ultra-Sempit
     -- Silinder ditempelake ing struktur ril panuntun, nyuda jembar awak kanthi 10% ~ 20% dibandhingake karo model MXJ. Desain pipa lateral / aksial dual-arah sing inovatif ngidini ngoper ing situs sing fleksibel, ngrampungake watesan tata letak pipa ing stasiun padhet sing sempit.

   3. High Rigidity & Long Service Life
     - Awak baja tahan karat martensitik siji-potong lan struktur rel pandhuan terpadu nyedhiyakake resistensi deformasi lan kaku struktural sing apik banget. Ngadopsi desain sealing gesekan tanpa minyak, kompatibel karo bengkel sing resik lan lingkungan industri sing entheng, entuk umur layanan tanpa pangopènan luwih saka 5 yuta siklus.

   4. Operasi Gamelan Frekuensi Dhuwur
     -- Penyegelan gesekan rendah premium lan rel pandhuan bal kanthi tliti dhuwur njamin gerakan sing lancar. Kacepetan operasi saka 50 nganti 500mm / s, ndhukung siklus frekuensi dhuwur sing stabil ing ndhuwur 350cpm tanpa gagap utawa jitter, becik kanggo tugas posisi bola-bali stroke jangka pendek.

   5. Fleksibel Multi-Scene Instalasi Adaptasi
     - Ndhukung ndhuwur, ngisor lan sisih soyo tambah telung sisi karo bolongan pin posisi tliti. Struktur port udara simetris mbisakake interchangeability pipa kiwa / tengen ing situs, rampung ngilangi watesan arah lan adaptasi karo macem-macem desain struktur peralatan.

Formulir Pemasangan & Aplikasi Khas

   1. Cara Pemasangan

     -- Ndhuwur Mounting: Didandani liwat bolongan kanthi bolongan pin posisi presisi, cocok kanggo instalasi ndhuwur workpiece lan skenario posisi presisi sing mbutuhake nol pamindahan.

     --  Ngisor Mounting: Telpon liwat bolongan Utas ngisor karo struktur stabil lan dipercaya, ditrapake kanggo peralatan lumahing Déwan standar lan tetep linear driving.

     --  Pemasangan Sisi: Telpon liwat bolongan Utas sisih, sampurna kanggo peralatan karo papan vertikal winates lan noto podo kandhel saka sawetara Unit geser.

   2. Skenario Aplikasi Khas

     --  3C Elektronika: Pemasangan chip lan ikatan, fokus modul lensa, posisi ultra-presisi komponen mikro, pengujian siklus probe

     --  Peralatan Optik: Gerakan presisi kamera CCD, kalibrasi halus lensa optik, posisi laser, nyopir platform deteksi presisi tinggi

     --  Majelis Presisi Mikro: Ngunci sekrup otomatis miniatur, crimping terminal, sisipan komponen presisi, nyopir jig presisi dhuwur

     -- Peralatan Medis: Kontrol presisi pompa mikro, saklar presisi katup mini, posisi teleskopik instrumen cilik

Perbandingan Pilihan Tabel Geser: MXP vs MXJ vs MXQ

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan Bore dening Load
     -- φ6 ≤1kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Cadangan ora kurang saka 50% wates safety mbukak kanggo mesthekake operasi tliti stabil.

   2. Konfirmasi Stroke Kisaran stroke standar: 5 ~ 30mm. Prioritas stroke cendhak (5 ~ 20mm) kanggo kahanan kerja frekuensi dhuwur kanggo njaga akurasi posisi sing luwih dhuwur lan stabilitas operasional.

   3. Cocog Konfigurasi

      --  Pemantauan Posisi: Nglengkapi 2 saklar magnetik M9B kanggo umpan balik posisi stroke bidirectional wektu nyata.

     -- Precision Watesan & Buffering: Pilih wates logam dual-mburi (B) kanggo 0 ~ 5mm luwes pas posisi; pilih buffer hidrolik kanggo model φ8 lan ndhuwur kanggo nyuda impact frekuensi dhuwur.

     --  Adaptasi Piping: Nganggo pipa aksial kanggo tata letak ruang ultra-sempit, lan pipa lateral kanggo skenario instalasi standar konvensional.

Ringkesan Siji Kalimat

     SOLH MXP seri ultra-dhuwur tliti pneumatic slide table fitur 0.004mm Ultra-low paralelisme, minimal rotasi kesalahan, built-in guide rail, dual-arah switchable piping lan opsional hydraulic buffer, serves minangka premium dhuwur-kaku tataran linear mikro kanggo deteksi optik, Ultra-tliti perakitan 3C lan peralatan medical otomatis dhuwur-mburi.
