Merk: SOLH dening Richge Technology

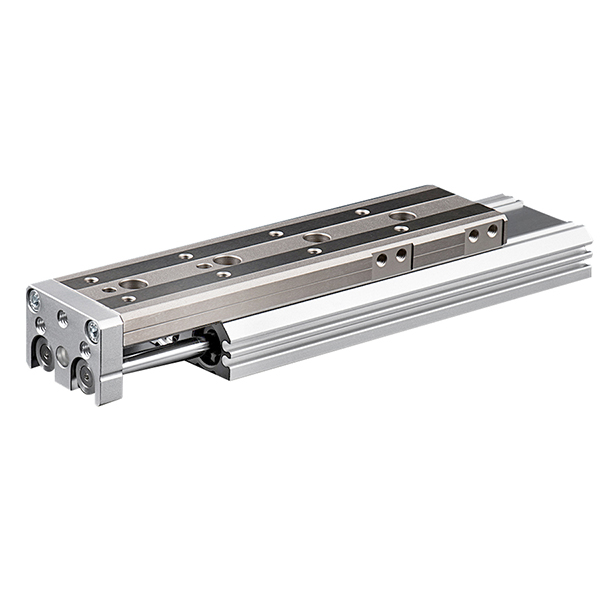

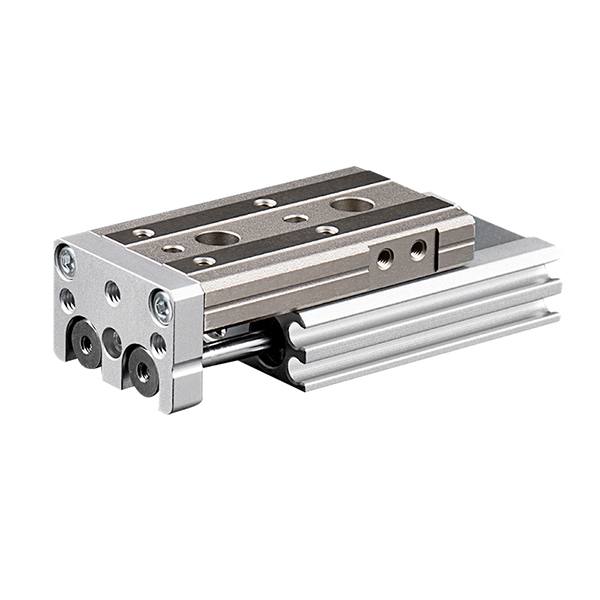

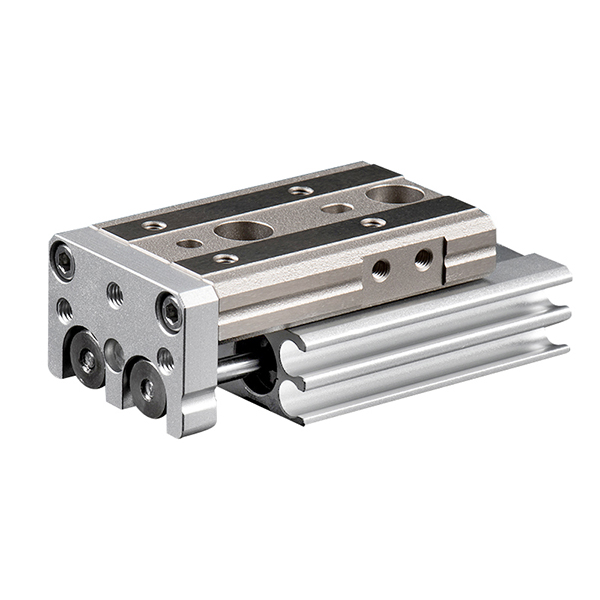

Seri SOLH MXQ minangka meja geser pneumatik kompak sing ekonomis kanthi sistem nyopir dual-piston lan rel panuntun bola recirculating. Nganggo struktur terintegrasi ultra-tipis lan entheng, menehi gerakan linier presisi medium sing stabil kanthi akurasi baleni ± 0.02mm. Minangka alternatif biaya-efektif kanggo kombinasi tradisional "silinder + guide external", nemen nyuda biaya peralatan nalika njaga kinerja operasi dipercaya. Becik kanggo penanganan otomatis umum lan skenario perakitan presisi standar, iku solusi nyopir linear dhasar sing disenengi kanggo jalur produksi otomatis massa.

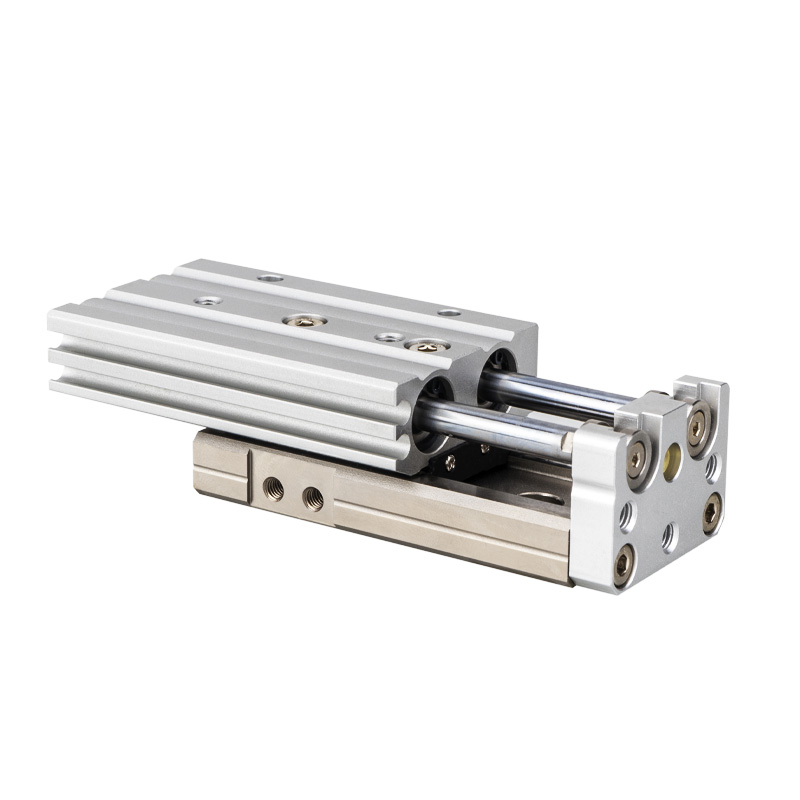

-- Dual-Piston Double-tumindak Drive: Dilengkapi struktur dual-piston sing nyedhiyani pindho tikaman output minger siji-silinder karo ukuran bolongan padha. Iki njamin gerakan linear sing sinkron lan stabil kanthi nol ngayun utawa defleksi sajrone operasi siklik frekuensi dhuwur.
-- Recirculating Ball Guide Rail: Ngadopsi desain pandhuan werni recirculating sing ora preloaded, nampilake gerakan beban entheng lan biaya manufaktur sing murah. Njaga akurasi posisi baleni stabil ± 0.02mm, kanthi lengkap karo syarat otomatisasi presisi medium.
-- Badan Terpadu Ultra-Tipis & Ringan: Struktur silinder terpadu lan meja geser 10% luwih murah ing dhuwur lan bobote 22% luwih entheng tinimbang seri MXS, nyadari tata letak instalasi sing luwih kompak kanggo peralatan sing winates ing papan.
-- Fleksibel Tiga Sisi Pemasangan: Ndhukung ngisor, sisih lan sumbu telung arah mbenakake kanthi presisi bolongan pin posisi. Nyederhanakake prosedur instalasi lan posisi ing situs, nambah efisiensi perakitan sakabèhé.
-- Desain Induksi Magnetik Dibangun: Ring Magnetik internal standar karo grooves dipasang sisih dilindhungi undhang-undhang kanggo D-M9□ lan A93 seri ngalih Magnetik. Desain pemasangan flush ngindhari gangguan struktural lan njamin umpan balik sinyal posisi sing stabil.
1. Tuladha model: MXQ16-50AS-M9BW
|
posisi |
Kode |
Keterangan Spesifikasi |
|
1 |
MXQ |
Kode Seri: Recirculating Ball Guide Dual-Silinder Slide Table |
|
2 |
6/8/12/16/20/25 |
Ukuran Bor (mm) |
|
3 |
10/20/30/40/50/75/100/125/150 |
Stroke Standar (mm) |
|
4 |
Kosong/AS/AT/A |

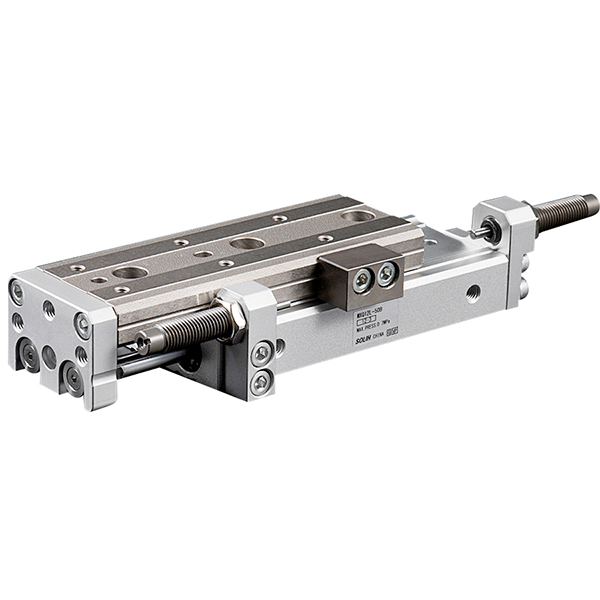

Imbuhan Stroke: Blank=Ora ana pangaturan; AS = Pangaturan ngarep 0 ~ 5mm; AT = mburi mburi 0 ~ 5mm imbuhan; A = Dual-end 0 ~ 5mm imbuhan |
|
5 |
M9B/M9N/A93 + W/L |
Ngalih Magnetik: M9B(NPN)/M9N(PNP)/A93; Dawane Kawat: W=1m / L=3m |
|
6 |
FR/B |
Sufiks Opsional: FR = Pipa aksial; B = penyangga karet dual-end |
2. Tuladha Referensi Tatanan Standar
-- MXQ20-75A-FR-M9NL: Bore 20mm, stroke 75mm, penyesuaian stroke dual-end, pipa aksial, saklar magnetik PNP dengan panjang kawat 3m
|
Parameter Item |
Data Teknis |
|
Rentang Ukuran Bore |
6 / 8 / 12 / 16 / 20 / 25 mm |
|
Range Stroke Standar |
10 ~ 150mm (tambah karo ukuran bolongan) |
|
Mode operasi |
Ganda Akting |
|
Rentang Tekanan Kerja |
0.15~0.7 MPa (Optimal: 0.5 MPa) |
|
Tekanan Bukti |
1,05 MPa |
|
Suhu sekitar |
-10 ℃ ~ + 60 ℃ (ora beku) |
|
Baleni Positioning Akurasi |
± 0,02 mm |
|
Kacepetan operasi maksimum |
50~500 mm/s (Aplikasi horisontal ≤300 mm/s dianjurake) |
|
Mode Buffer |
buffer karet standar; buffer hidrolik opsional (kajaba MXQ6) |
|
Ukuran Port Udara |
M3×0,5 (φ6); M5×0,8 (φ8~φ25) |
|
Mode Lubrication |
Operasi Bebas Minyak |
|
Metode Pemasangan |
Ngisor / Sisih / Axial telung sisi mbenakake kanthi bolongan pin posisi |
Cathetan: Kapasitas muat suda kanthi stroke sing luwih dawa lan kacepetan operasi sing luwih dhuwur; faktor safety ≥2; beban vertikal mbutuhake verifikasi torsi allowable
|
Lubang (mm) |
Model |
Daya Teoretis (N) |
Beban Horizontal Maks (kg) |
Beban Vertikal Maks (kg) |
Bobot (kg) |
|
6 |
MXQ6 |
12 |
0.5 |
0.25 |
0.10 |
|
8 |
MXQ8 |
22 |
1.0 |
0.5 |
0.18 |
|
12 |
MXQ12 |
40 |
1.8 |
0.9 |
0.32 |
|
16 |
MXQ16 |
70 |
3.0 |
1.5 |
0.52 |
|
20 |
MXQ20 |
110 |
5.0 |
2.5 |
0.85 |
|
25 |
MXQ25 |
170 |
8.0 |
4.0 |
1.45 |
1. Skenario Aplikasi Prioritas kanggo Seri MXQ
-- Penanganan Otomatis Umum: Sampurna kanggo transfer siklik bagean elektronik cilik, terminal, komponen plastik lan peralatan modular entheng karo syarat tliti standar.
-- Proyek Otomasi Sensitif Biaya: Minangka alternatif biaya-efektif kanggo seri MXS tliti dhuwur, nyuda biaya peralatan sakabèhé luwih saka 30% nalika njaga kinerja dhasar stabil.
-- Tata Letak Ruang Ultra-Kompak: Nduwe dhuwur awak sing luwih murah lan bobote luwih entheng tinimbang slide MXS, ngirit ruang instalasi vertikal kanggo peralatan otomatis sing kompak.
-- Operasi Cahya-Muat Presisi Sedheng: Becik kanggo kahanan apa karo ± 0.02mm dikarepake posisi lan ora rigidity dhuwur utawa syarat resistance torsi abot.
-- Cycling Short-Stroke Frekuensi Dhuwur: Reliable kanggo long-term bola operasi ing 10 ~ 50mm short stroke, èfèktif ngganti tradisional pamisah silinder lan kombinasi guide external.
2.MXQ vs MXS vs MXH | Inti SMC Slide Tabel Comparison
|
Item Perbandingan |
MXQ (Bola Recirculating / Irit) |
MXS (Cross Roller / Precision) |
MXH (Ultra-Sempit / Long Stroke) |
|
Tipe Panuntun |
Bola Resirkulasi (Non-dimuat) |
Cross Roller (Preloaded, Zero Clearance) |
Ultra-Sempit Ball Guide |
|
Akurasi Positioning |
± 0,02 mm |
± 0,01 mm |
± 0,03 mm |
|
Rigidity / Torsi Resistance |
Sedheng (Resistensi torsi abot sing kurang) |
Paling dhuwur (anti defleksi & resistensi torsi sing apik) |
Umum |
|
Range Stroke |
10~150 mm |
10~150 mm |
5 ~ 60 mm |
|
Tingkat rega |
Low (Kinerja biaya dhuwur) |
Sedheng-Dhuwur |
Sedheng |
|
Bobot |
Paling entheng |
Sedheng |
cahya |
|
Aplikasi paling apik |
Automasi umum, upgrade biaya-efektif |
Déwan presisi, kahanan kerja anti-defleksi |
Operasi long-stroke, ruang terbatas sing sempit banget |
-- Ukuran Bore Matching: Pilih ukuran bolongan cocok miturut bobot workpiece lan arah instalasi. Ngontrol beban horisontal ing 50% saka nilai sing dirating lan beban vertikal ing 25% saka nilai sing dirating kanggo njamin operasi jangka panjang sing stabil.
-- Pilihan Stroke & Reservasi Margin: Cadangan margin stroke 5~10mm nalika milih model. Adopsi AS / AT / A pungkasan imbuhan nggoleki (0~5mm trimming) yen kalibrasi stroke presisi dibutuhake.
-- Pilihan Pemasangan Fleksibel: Ngisor soyo tambah kanggo horisontal penanganan materi; sisih soyo tambah kanggo instalasi tetep lateral; sumbu soyo tambah kanggo Z-sumbu numpuk lan multi-lapisan peralatan perakitan.
-- Optimization Konfigurasi Buffer: Buffer karet standar kanggo operasi kacepetan kurang konvensional. Pasang buffer hidrolik opsional nalika kacepetan operasi ngluwihi 300mm / s utawa bobot mbukak ngluwihi 5kg (ora ditrapake kanggo model MXQ6).
-- Konfigurasi Deteksi Posisi: Kompatibel karo M9B / M9N / A93 ngalih Magnetik. Alur sing dipasang ing sisih dual ndhukung instalasi dual-switch kanggo ngerteni akurat ngluwihi / mbatalake umpan balik sinyal ing papan.
Tabel geser pneumatik ekonomi SOLH MXQ nggunakake pandhuan werni recirculating entheng lan struktur terintegrasi dual-piston, sing nampilake awak tipis ultra-cahya, ± 0.02mm presisi medium stabil lan murah, dadi pengganti paling efektif kanggo kombinasi silinder-panduan tradisional kanggo otomatisasi industri umum lan perakitan presisi cahya.
