Tabel Geser Pneumatik Seri MXS | Cross Roller Guide Dual-Silinder Tipe

Merk: SOLH dening Richge Technology

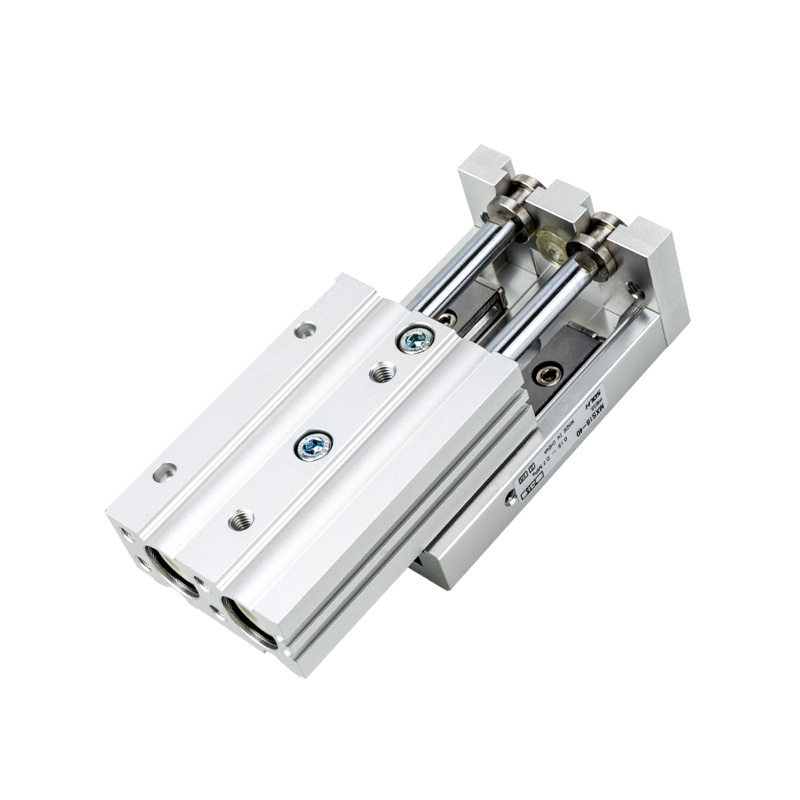

Ringkesan produk

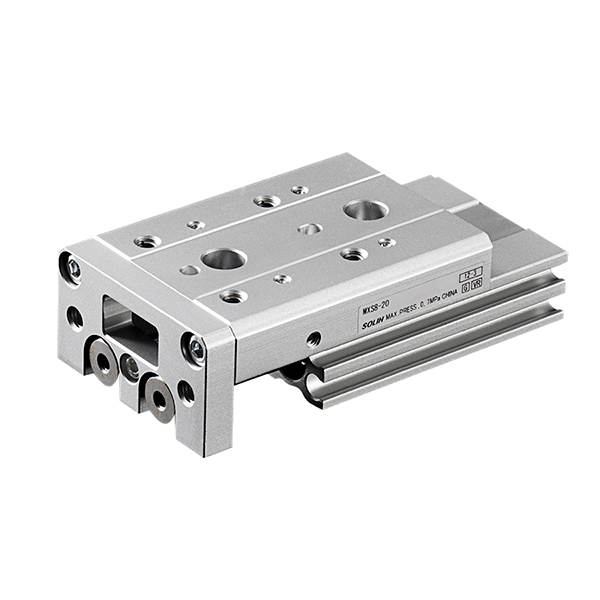

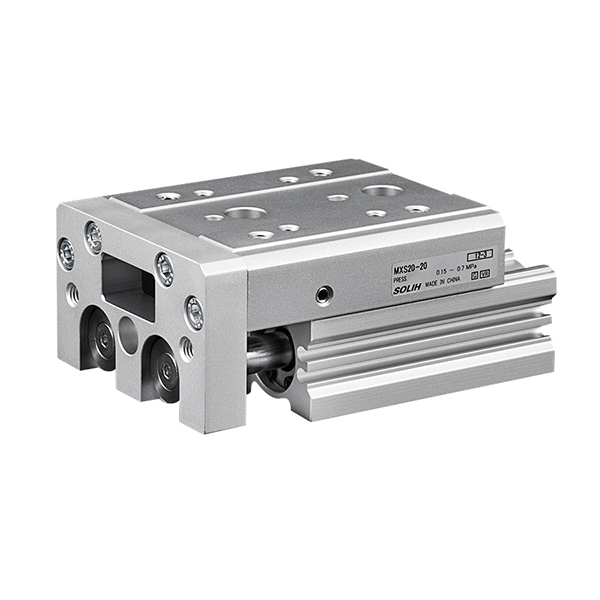

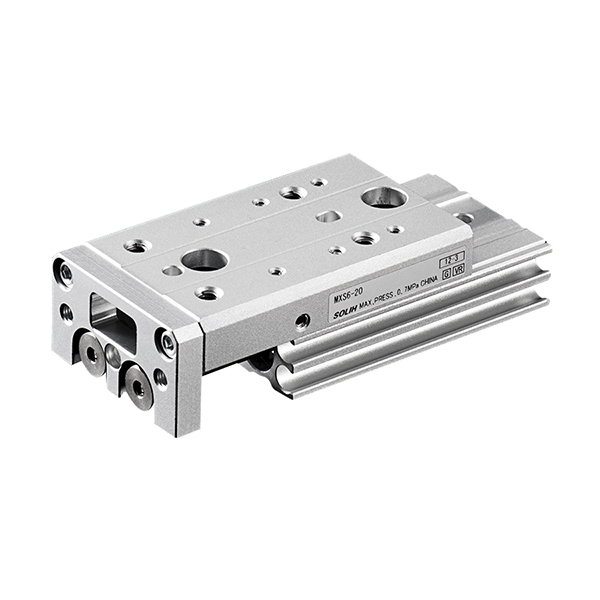

     Seri SOLH MXS minangka meja geser pneumatik terpadu sing dhuwur-kaku, tliti dhuwur sing dilengkapi struktur nyopir piston dual lan rel panuntun rol salib profesional. Nampilake awak kompak ultra-tipis, sistem pandhuan preloaded nol-clearance lan dorongan output tikel kaping pindho, menehi gerakan linier ultra-stabil kanthi akurasi baleni nganti ± 0.01mm. Desain terpadu kabeh-ing-siji nyuda volume peralatan dibandhingake karo silinder pamisah tradisional + kombinasi pandhuan eksternal. Iki digunakake digunakake ing transfer linear presisi, perakitan keselarasan, perkakas elektronik lan semikonduktor, dadi pengganti sing paling apik kanggo solusi nyopir linear konvensional.

Struktur Inti & Prinsip Kerja

     -- Dual-Piston Driving System: Ngadopsi struktur dual-piston tumindak kaping pindho, nyediakake dobel dobel geser siji-silinder kanthi ukuran bolongan sing padha. Iki njamin operasi sing sinkron banget lan kanthi efektif ngilangi defleksi gerakan lan ngayun nalika gerakan frekuensi dhuwur.

     -- Premium Cross Roller Guide Rail: Pandhuan roller silang presisi dhuwur sing dibangun kanthi desain preload, reresik nol, kekakuan struktur sing apik lan resistensi sing kuat kanggo beban radial lan defleksi torsi. Iki kanthi stabil njaga akurasi posisi baleni ultra-dhuwur ± 0.01mm kanggo operasi siklik jangka panjang.

     -- Desain Kabeh-ing-Siji Integrasi: Silinder lan meja geser sampurna Integrasi minangka unit siji, ngurangi volume instalasi sakabèhé 30% ~ 50% dibandhingake karo struktur pamisah-jinis. Ora mbutuhake alignment manual sajrone instalasi, ningkatake efisiensi perakitan lan konsistensi struktural.

     -- Fleksibel Tiga Sisi Pemasangan: Ndhukung instalasi telung arah ngisor, sisih lan aksial kanthi bolongan pin posisi presisi sing wis disetel. Ndhukung instalasi tumpukan langsung lan dipasang ing sisih, adaptasi karo panjaluk tata letak peralatan kompak sing macem-macem.

     -- Adaptasi Sensor Dibangun: Dilengkapi karo ring Magnetik internal standar, karo dilindhungi undhang-undhang ditempelake grooves ing awak kompatibel karo D-M9□ lan A93 seri ngalih Magnetik. Desain sing dipasang flush ngindhari gangguan struktural lan njamin umpan balik posisi stroke sing akurat.

Aturan Coding Model Lengkap

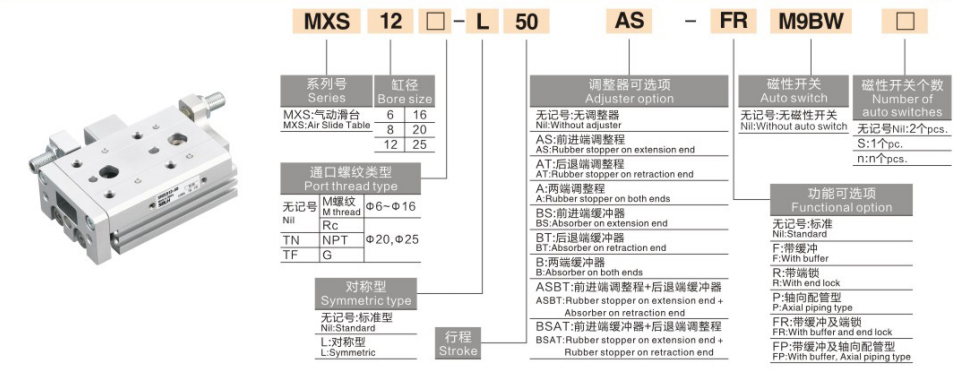

   1. Tuladha Model: MXS16-50AS-M9BW

   2. Tuladha Referensi Tatanan Standar

     -- MXS20-75A-FR-M9NL: Bore 20mm, stroke 75mm, penyesuaian stroke dual-end, pipa aksial, switch magnetik PNP dengan panjang kawat 3m

Spesifikasi Teknis Inti Umum

Bagan Referensi Daya Output & Beban (@0.5MPa, Instalasi Horizontal)

Cathetan: Kapasitas muat suda kanthi stroke sing luwih dawa lan kacepetan sing luwih dhuwur; faktor safety ≥2; beban vertikal mbutuhake verifikasi torsi allowable

Skenario Aplikasi & Pedoman Pilihan

   1. Skenario Aplikasi Prioritas kanggo Seri MXS

     --  Posisi & Transfer Presisi Ultra-dhuwur: Becik kanggo transfer linear pas lan Alignment komponen elektronik, terminal, lensa optik lan modul miniatur karo ± 0.01mm syarat posisi ketat.

     -- Space-Limited Compact Equipment: Struktur terpadu ultra-tipis nyuda dhuwur peralatan nganti 30% dibandhingake karo tabel geser biasa, stasiun otomatis miniatur lan kompak sing pas banget.

     -- Kahanan Kerja Kaku & Anti-Defleksi Dhuwur: Cross roller guide desain ngirim resistance torsi banget lan toleransi mbukak eccentric, cocok kanggo robot Z-axis driving lan stasiun perakitan tliti dhuwur karo kahanan pasukan Komplek.

     -- Operasi Siklik Short-Stroke Frekuensi Dhuwur: Stabil kanggo operasi frekuensi dhuwur long-term ing 10 ~ 50mm stroke cendhak, ngramut tliti konsisten tanpa nutup kerugian utawa jitter.

     -- Simplifikasi Struktural & Ngurangi Biaya: Integrated silinder lan guide struktur rampung ngganti pamisah tradisional "silinder + guide external" kombinasi, simplifying mechanical desain lan Mudhunake Déwan lan biaya pangopènan.

Poin Kunci Pilihan Profesional

     -- Pilihan Ukuran Bore: Cocokake ukuran bolongan miturut bobot workpiece lan mode instalasi. Kontrol beban horisontal ing 50% saka nilai sing dirating lan beban vertikal ing 25% saka nilai sing dirating kanggo njamin operasi sing stabil.

     -- Pilihan Stroke: Cadangan margin stroke 5~10mm nalika milih model. Pilih AS/AT/A stroke adjuster (0~5mm fine adjuster) yen stroke trimming presisi dibutuhake.

     -- Pencocokan Arah Pemasangan: Ngisor soyo tambah kanggo horisontal penanganan materi; sisih soyo tambah kanggo instalasi tetep lateral; sumbu soyo tambah kanggo Z-sumbu numpuk lan multi-lapisan perakitan.

     -- Optimization Konfigurasi Buffer: Buffer karet standar kanggo operasi konvensional. Dilengkapi buffer hidrolik nalika kacepetan operasi ngluwihi 300mm / s utawa bobot mbukak ngluwihi 5kg kanggo nyuda impact terminal lan geter.

     -- Setelan Deteksi Posisi: Kompatibel karo M9B / M9N ngalih Magnetik. Dual-side ditempelake grooves ndhukung instalasi 2 ngalih kanggo éling akurat deteksi sinyal ing panggonan kanggo loro ngluwihi lan retract stroke.

Ringkesan Siji Kalimat

     SOLH MXS seri meja geser pneumatik dual-silinder nganggo pandhuan roller salib premium lan struktur kabeh-ing-siji sing terintegrasi, nampilake dobel dobel, presisi ultra-dhuwur ± 0.01mm, kaku unggul lan kapasitas anti-defleksi, dadi solusi nyopir linier presisi dhuwur kanggo semikonduktor, perakitan presisi elektronik lan otomatisasi posisi frekuensi.
