MY1B Series Mechanically Jointed Rodless Cylinder | Jinis dhasar

Merk: SOLH dening Richge Technology

Ringkesan produk

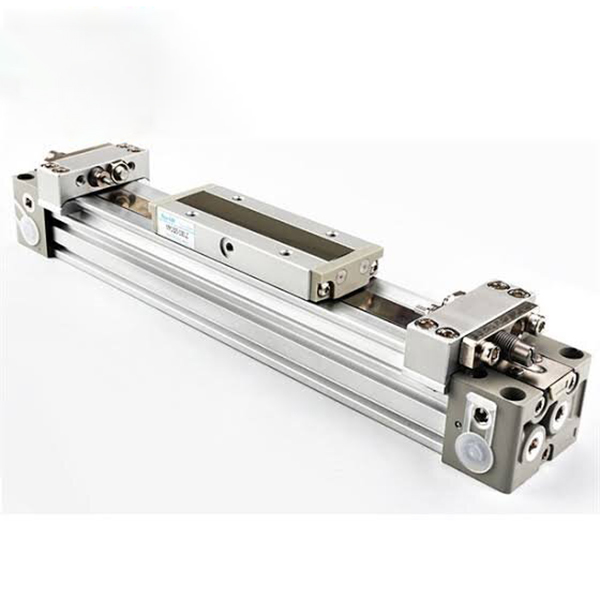

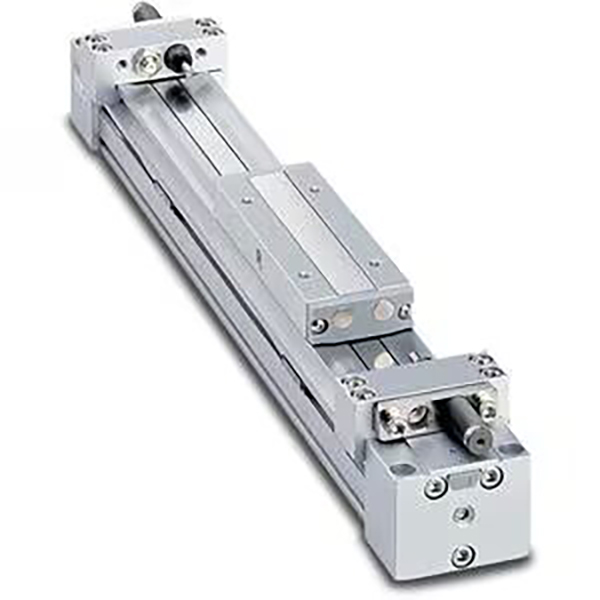

     Seri SOLH MY1B minangka silinder rodless sing disambungake sacara mekanis klasik sing dirancang kanggo aplikasi nyopir linier ultra-long-stroke. Ngadopsi sabuk sealing tekanan internal lan struktur sabuk tahan debu njaba, ngilangi extension rod tradisional, entuk dawa instalasi meh padha karo stroke nyata lan ngirit luwih saka 50% papan instalasi dibandhingake karo silinder tie-rod konvensional. Nutupi ukuran bolongan saka φ10 kanggo φ100mm lan stroke maksimum 5000mm, iku ngirim stabil medium-kacepetan lan medium-load gerakan linear. Iki minangka solusi efektif biaya sing paling optimal kanggo transfer materi jarak adoh, pindah stasiun lan push / narik benda kerja ing peralatan otomatisasi umum.

Inti Positioning & Fitur Struktural

• Desain Rodless Joint Mekanik: Piston terpadu lan struktur meja geser tanpa rod piston. Sabuk sealing internal njaga tekanan udara nalika sabuk tahan debu njaba menehi proteksi lengkap. Dawane sakabèhé padha karo stroke, nyadari panggunaan papan sing dhuwur banget kanggo skenario instalasi sing terbatas.

• Tabel Geser Integrated Rigiditas dhuwur: Tabel geser disambungake kanthi kaku karo piston, kanthi resistensi momen lentur sing apik banget. Beban bisa langsung dipasang ing meja geser tanpa struktur penuntun tambahan kanggo aplikasi tugas ringan, nyederhanakake desain lan perakitan mekanik.

• Piping 4-Way & Upgrade Ringan: Kepala silinder sing dioptimalake ndhukung pipa papat arah (ngarep / mburi / sisih / ngisor), ngidini pangaturan arah pipa ing situs kanggo tata letak sing fleksibel. Struktur awak silinder sing ditingkatake nyuda bobot nganti 17% kanggo model φ25/32/40 dibandhingake karo versi lawas, nyuda beban peralatan sakabèhé.

• Bantalan Udara sing bisa diatur standar: Built-in luwes online buffers ing loro ends èfèktif nyerep impact operasi lan nyuda swara mlaku kanggo stabil operasi medium-kacepetan. Buffer hidrolik eksternal opsional kanggo adaptasi karo kahanan kerja kanthi kacepetan dhuwur lan abot.

• Lenga-Free & Long Service Umur: Desain operasi bebas lenga standar cocog karo lingkungan industri sing resik lan jalur produksi otomatis umum. Sabuk sealing tahan nyandhang njamin operasi awet siklus dawa kanthi biaya pangopènan sing murah.

• Instalasi Ngalih Magnetik Gampang: Pre-reserved soyo tambah grooves ing ngarep lan ngelawan sisih silinder ngidini instalasi ngarep langsung saka D-M9 seri ngalih Magnetik, mbisakake deteksi sinyal posisi trep lan integrasi electrical fleksibel.

Aturan Coding Model Lengkap

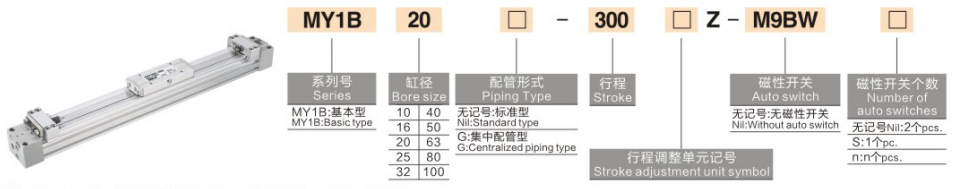

Tuladha Model: MY1B25-500Z | MY1B40-800AZ

Tuladha Referensi Urutan Standar

• MY1B25-500Z: bore 25mm, stroke 500mm, bantalan udara dual-end standar

• MY1B40-800AZ: bore 40mm, stroke 800mm, bantalan udara + sekrup penyesuaian stroke dual-end

Spesifikasi Teknis Inti (20 ℃ Kondisi Standar)

1 Spesifikasi Umum Dasar

• Mode operasi: Double-acting mechanical joint driving

• Fluida Kerja: Udara tekan (operasi bebas lenga kasedhiya)

• Suhu sekitar: 5 ~ 60 ℃ (ora ana lingkungan beku)

• Rentang Tekanan Kerja: 0,1 ~ 0,8MPa; Bukti Tekanan: 1.2MPa

• Kacepetan Operasi Piston: 100 ~ 1000mm / s (karo bantalan udara standar); 100 ~ 1500mm / s (karo buffer hidrolik eksternal)

• Toleransi Stroke: ≤1000mm stroke: ± 1.8mm; 1001 ~ 3000mm stroke: ± 2.8mm

• Mode Buffer: Bantalan udara standar (Z); buffer hidrolik eksternal opsional (L/H)

2 Bagan Parameter Kinerja Utama (@0.5MPa)

Konfigurasi Inti & Pedoman Pilihan

1 Pilihan Ukuran Bore dening Load & Thrust

• φ10~φ20 (Tugas Ringan): Ditrapake kanggo mbukak ≤8kg lan mikro long-stroke (≤1000mm) skenario, becik kanggo peralatan elektronik lan piranti otomatis cilik nransfer.

• φ25~φ40 (Tugas Cahya Sedheng): Cocog kanggo 12 ~ 30kg medium-ringan mbukak lan conventional 1000 ~ 2000mm long-stroke operasi, digunakake digunakake ing perakitan meksa nindakake perkara lan materi loading / unloading.

• φ50~φ63 (Tugas Sedheng): Dicocogake karo 50 ~ 80kg medium load lan workpiece abot nransfer, sampurna kanggo long-stroke driving saka alat mesin lan stasiun Processing.

• φ80~φ100 (Tugas Abot): Dirancang kanggo beban abot 130 ~ 200kg, peralatan skala gedhe lan logistik penanganan jarak jauh, adaptasi karo kahanan kerja siklik tugas berat frekuensi dhuwur.

Pilihan Konfigurasi 2 Stroke & Buffer

• Range Stroke: Stroke standar isine 100 ~ 2000mm; spesifikasi XB11 lengkap ndhukung stroke Ultra-dawa nganti 5000mm kanggo panjaluk driving long-distance khusus.

• Bantal Udara (Z): Konfigurasi wajib standar kanggo operasi kacepetan medium (≤1000mm / s), kanthi efektif nyuda impact pungkasan lan gangguan operasi kanggo gerakan siklik sing stabil.

• Buffer Hidrolik (L/H): Dianjurake kanggo operasi kacepetan dhuwur (> 1000mm / s) utawa beban abot (> 50kg) kondisi kanggo entuk gerakan Ultra-stabil lan nyuda gangguan.

• Sekrup Penyetel Stroke (A): Dilengkapi kanggo skenario sing mbutuhake posisi watesan sing tepat (akurasi ± 0,1mm), ndhukung kalibrasi stroke halus dual-end.

3 Pandhuan Pemasangan & Piping

• Metode Pemasangan: Awak silinder bisa didandani liwat bolongan sing dipasang ing sisih ngisor utawa sisih; beban bisa langsung diinstal ing meja geser terpadu tanpa struktur nuntun ekstra dibutuhake kanggo aplikasi cahya-tugas.

• Fleksibel 4-Way Piping: Ndhukung ngoper pipa ngarep, mburi, sisih lan ngisor, ngidini pangaturan arah ing situs bisa adaptasi karo syarat tata letak peralatan sing beda-beda.

• Instalasi Saklar Magnetik: Reserved dual-sisi soyo tambah grooves kompatibel karo D-M9B / D-M9N ngalih seri, éling fleksibel lan akurat saran posisi stroke.

Skenario Aplikasi Industri Khas

• Transfer Material Stroke Ultra-Long: Becik kanggo 1 ~ 5m long-distance push lan narik ing elektronik, pangan lan packaging baris perakitan, nampilaken papan-nyimpen instalasi lan kacepetan dhuwur operasi stabil.

• Peralatan Lawang & Tutup Mbukak / Nutup: Applied kanggo long-stroke lawang awak nyopir alat mesin gedhe lan peralatan otomatis, karo struktur kompak lan kinerja operasi siklik dipercaya.

• Pamindahan Workpiece abot: Cocog kanggo 30 ~ 200kg workpiece abot nangani long-stroke ing automobile lan industri Processing mechanical, ngirimke kaku dhuwur lan kemampuan anti-mlengkung banget.

• Majelis Line Positioning & Conveying: Digunakake kanggo posisi long-stroke lan siklus meksa nindakake perkara saka garis produksi, karo desain bantalan online standar kanggo ngurangi gangguan lan impact sak frekuensi dhuwur wiwitan-mandeg operasi.

• Peralatan Otomasi Kustom: Solusi nyopir linear long-stroke universal kanggo macem-macem stasiun otomatis non-standar, utamané cocok kanggo proyek otomatisasi sing winates spasi lan sensitif biaya.

Pandhuan Pilihan Cepet Telung Langkah

• Konfirmasi Ukuran Bore: Ngitung dorong sing dibutuhake adhedhasar bobot beban kanthi faktor safety ≥1.5. Aturan pilihan sing disaranake: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; > 100kg → φ80/100.

• Konfirmasi Spesifikasi Stroke: Pilih stroke standar 100 ~ 2000mm kanggo panjaluk konvensional; pilih XB11 spesifikasi lengkap kanggo ultra-dawa stroke nganti 5000mm.

• Cocog Konfigurasi Fungsional: Nganggo bantalan udara standar (Z) kanggo operasi kacepetan medium; nganyarke menyang buffer hidrolik (L / H) kanggo kahanan kerja kanthi kacepetan dhuwur utawa abot; nambah meneng imbuhan stroke (A) kanggo syarat posisi watesan pas.
