RM Series Magnetic Coupling Rodless Cylinder | Airtac Compact Guided Long Stroke Type

Merk: SOLH dening Richge Technology

RMT
RMTL

Ringkesan produk

     Seri SOLH RM minangka silinder rodless kopling magnetik gaya Airtac sing dirancang kanggo panjaluk nyopir linear sing kompak, dawa lan dipandu. Ngadopsi transmisi sinkron magnetik non-kontak ing antarane piston internal lan meja geser eksternal, struktur sing ditutup kanthi lengkap entuk bocor nol lan operasi bebas bledug. Nutupi papat model inti kalebu jinis dhasar lan jinis rod dipandu, ukuran bolongan kisaran saka φ10 kanggo φ40mm karo stroke maksimum 2000mm. Nampilake pandhuan sing dibangun, adaptasi suhu sing amba lan kinerja biaya sing dhuwur, cocog banget kanggo skenario transfer linear long-stroke lan skenario otomatisasi ruang sing resik, dadi alternatif domestik sing disenengi kanggo seri SMC CY1 / CY3.

Klasifikasi Model Inti & Fitur Struktural

1. Klasifikasi Model Keluarga RM Lengkap

• Tipe Dasar RMS: Struktur ultra-minimalis tanpa sistem tuntunan sing dibangun. Mbutuhake krenjang support external lan ril guide linear kanggo instalasi. Iki nduweni biaya sing paling murah lan cocog kanggo proyek sing sensitif anggaran kanthi struktur panuntun sing dilindhungi.

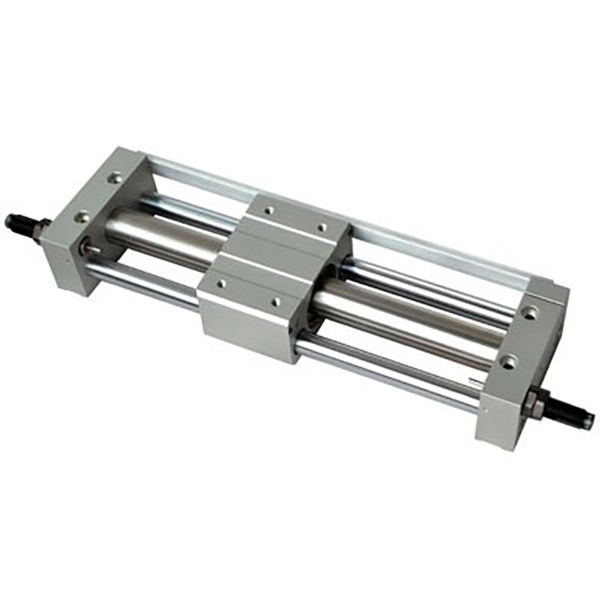

• Tipe Pandhuan Standar RMT: Dilengkapi rod guide dual lan bantalan ngusapake kanggo fungsi nuntun terpadu. Bisa nanggung beban lateral lan eksentrik tanpa rel pandhuan eksternal, ngidini instalasi sing gampang lan cepet kanggo kahanan kerja konvensional.

• RMTL Precision Guided Type: Ngadopsi rod panuntun tliti dhuwur lan bantalan kaku dhuwur kanggo nambah akurasi gerakan linear. Akurasi posisi baleni tekan ± 0.1mm, nyukupi posisi stroke presisi dhuwur lan syarat transfer jarak mikro.

• Jinis Geser Beban Tinggi RMH: Optimized karo ril geser dikiataken lan struktur rod panuntun dhuwur-kekuatan, nampilaken kapasitas mbukak banget lan kinerja anti-deflection. Bisa langsung digunakake minangka meja geser mandiri kanggo skenario operasi sing abot lan stabilitas dhuwur.

2. Kaluwihan Struktural Inti

• Drive Coupling Magnetik & Kinerja Clean Zero-Bocor: Dibangun ing dhuwur-kekuatan Uploaded Magnetik nyadari transmisi sinkron non-mekanik. Tong silinder sing ditutup kanthi lengkap ngisolasi sirkuit udara internal saka lingkungan njaba, entuk kebocoran udara nol lan operasi tanpa bledug. Iki tundhuk karo standar higienis kanggo aplikasi bengkel panganan, elektronik lan medis.

• Desain Kompak Rodless & Ngirit Spasi: Ora struktur extension rod piston nyuda spasi instalasi dening 50% dibandhingake karo silinder dasi-rod tradisional. Iki njaga operasi linier sing stabil tanpa mlengkung sanajan ing kahanan stroke dawa 2000mm maksimal, kanthi sampurna ndhukung desain peralatan kompak.

• Struktur Dustproof Terpencil & Umur Layanan sing luwih dawa: Kamar piston lan meja geser rampung diisolasi kanggo nyegah bledug eksternal, rereget lan impurities mlebu ing interior silinder. Kombinasi dering tahan nyandhang lan dering tahan debu sing dioptimalake kanthi efektif nyuda kerugian gesekan lan ndawakake umur layanan sakabèhé.

• Desain Rod Pandhuan Ganda Terpadu (RMT/RMTL/RMH): Struktur panuntun sing mandhiri ngilangake ril geser eksternal. Efektif nolak gaya lateral lan gangguan beban eksentrik, njamin gerakan bolak-balik sing lancar lan stabil kanthi efisiensi instalasi sing luwih dhuwur.

• Konfigurasi Multi-Buffer kanggo Operasi Stabil: Buffer karet dual-end standar tetep nyerep impact operasi lan nyuda gangguan sing mlaku. Buffer luwes opsional lan buffer hidraulik ndhukung operasi sing stabil kanthi kecepatan maksimal 500mm/s, ngindhari impact kaku sajrone gerakan siklik kanthi kacepetan dhuwur.

Aturan Coding Model Lengkap

1.Conto Model: RMT20-500 | RMS16-300-S

2.Tuladha Referensi Urutan Standar

• RMS16-300: bore 16mm, stroke 300mm, tipe non-dipandu dhasar tanpa saklar magnetik

• RMT20-500-S: 20mm bolongan, 500mm stroke, standar dipandu jinis karo aksesoris Magnetik

• RMTL25-800: 25mm bolongan, 800mm stroke, presisi dhuwur dipandu jinis

Spesifikasi Teknis Inti (20 ℃ Kondisi Standar)

1. Spesifikasi Umum Dasar

• Mode operasi: Double-acting magnetic coupling non-kontak transmisi sinkron

• Fluida Kerja: Udara tekan sing disaring (filtrasi 40μm, operasi bebas lenga kasedhiya)

• Suhu sekitar: -20 ℃ ~ 70 ℃ (suhu ultra-sudhut industri kelas)

• Rentang Tekanan Kerja: 0,15 ~ 0,7MPa; Bukti Tekanan: 1.0MPa

• Standard Operating Speed: 50~500mm/s

• Mode Buffer: Standar dual-mburi tetep buffer karet; buffer luwes opsional / buffer hydraulic

• Daya Tahan Magnetik: 55~1400N (mundhak kanthi ukuran bolongan)

2. Bagan Parameter Kinerja Utama (@0.5MPa)

Konfigurasi Inti & Pedoman Pilihan

1. Pilihan Ukuran Bore dening Load & Thrust

• φ10~φ16 (Tugas Cahya Mikro): Cocog kanggo kathah ≤2kg, darmabakti kanggo short-stroke tliti transfer komponen lan mikro-posisi operasi ing miniatur peralatan otomatis elektronik.

• φ20~φ25 (Tugas Cahya Umum): Dicocogake karo 4 ~ 6kg mbukak cahya, becik kanggo conventional long-stroke pushing lan narik operasi (≤1000mm) ing umum garis produksi otomatis.

• φ32~φ40 (Tugas Sedheng): Ditrapake kanggo skenario beban medium 10 ~ 16kg, sampurna dicocogake kanggo penanganan materi long-stroke lan kahanan kerja siklik frekuensi dhuwur ing packaging lan peralatan automation logistik.

2. Pemilihan Model & Sistem Panuntun

• Tipe Dasar RMS: Solusi biaya ultra-rendah tanpa pandhuan sing dibangun. Cocog kanggo proyek lan peralatan sing sensitif anggaran kanthi rel guide linear eksternal sing wis diinstal, mbutuhake fiksasi krenjang dual-end.

• Tipe Pandhuan Standar RMT: Kabeh-ing-siji dual guide rod desain karo dibangun ing prewangan nuntun. Bisa nolak beban lateral konvensional tanpa aksesoris panuntun njaba, nampilake instalasi sing prasaja lan adaptasi sing amba kanggo kahanan kerja standar.

• RMTL Precision Guided Type: Rod panuntun presisi dhuwur sing luwih dhuwur ngoptimalake stabilitas gerakan linier, entuk akurasi posisi baleni nganti ± 0,1mm. Pilihan sing paling apik kanggo posisi presisi, perakitan sing tepat lan skenario sing dikarepake linear dhuwur.

• Jinis Geser Beban Tinggi RMH: Rel geser sing dikuatake lan struktur rod panuntun kanthi kekuatan dhuwur ningkatake kemampuan anti-defleksi lan kapasitas muat. Bisa ngganti tabel geser independen kanggo ngrampungake tugas nyopir long-stroke sing abot.

3. Pilihan Konfigurasi Lingkungan & Fungsional

• Aplikasi Lingkungan Bersih: Transmisi magnetik non-kontak tanpa bocor lan bledug ngindhari polusi sekunder. RMT lan RMTL model dipandu poto disenengi kanggo operasi stabil long-term ing pangan, medical lan elektronik bengkel resik.

• Upgrade Kondisi Kerja Kacepetan Dhuwur: Dilengkapi buffer hidrolik eksternal kanggo ngilangi impact pungkasan, kanthi stabil ndhukung operasi kacepetan dhuwur sing terus-terusan nganti 500mm / s kanggo jalur produksi siklik frekuensi dhuwur.

• Umpan Balik Posisi Presisi: Tambah -S konfigurasi dilengkapi Magnetik, kompatibel karo D-M9 seri Magnetik ngalih, nyadari multi-titik posisi stroke lan nyata-wektu umpan balik sinyal listrik kanggo kontrol pranala otomatis.

Skenario Aplikasi Industri Khas

• Transfer Material Elektronik Kamar Resik: Struktur kopling magnetik bebas bledug lan nol polusi digunakake akeh kanggo nangani materi jarak adoh ing bengkel semikonduktor lan LCD tanpa bledug, kanthi efektif nglindhungi lingkungan produksi sing resik.

• Pamindahan Line Packaging Pangan & Farmasi: Desain terpadu sing dipandu dhewe nyederhanakake instalasi lan pangopènan saben dina, kanthi sampurna nyukupi workpiece long-stroke sing nyurung lan narik panjaluk peralatan kemasan sing entheng lan medium kanthi kinerja sing higienis lan dipercaya.

• Kontrol Pintu & Perisai Otomatis: Struktur kompak Rodless ngirit 50% papan instalasi, cocok kanggo mbukak stabil lan nutup driving saka lawang protèktif peralatan long-stroke, tameng bledug lan safety isine.

• Posisi Presisi Garis Majelis Long-Stroke: Model dipandu kanthi tliti dhuwur RMTL njamin linearitas sing apik lan akurasi posisi baleni, patemon posisi sing tepat banget jarak 1 ~ 2m lan syarat pangiriman siklik garis produksi.

• Renovasi Peralatan Kompak & Ngirit Ruang: Iku serves minangka panggantos becik kanggo silinder dasi-rod tradisional ing long-stroke (> 500mm) skenario, nemen ngoptimalake tata peralatan lan nyadari kompak desain peralatan otomatis.

Seri RM vs CY1 / CY3 Series Inti Parameter Comparison

Pandhuan Pilihan Cepet Telung Langkah

1. Konfirmasi Ukuran Bore: Ngitung dorong sing dibutuhake adhedhasar bobot beban nyata kanthi faktor safety ≥2. Aturan sing disaranake: ≤2kg → φ16; 4~6kg → φ25; 10~16kg → φ40.

2. Konfirmasi Tipe Model: Pilih RMS kanggo budget ultra-kurang; RMT kanggo kahanan kerja umum standar; RMTL kanggo panjaluk posisi tliti dhuwur; RMH kanggo skenario abot lan anti defleksi.

3. Konfirmasi Spesifikasi Stroke: Pilih stroke standar 50 ~ 1000mm kanggo panggunaan konvensional; stroke lengkap opsional nganti 2000mm kanggo panjaluk nyopir jarak medium-dawa.

Ringkesan Siji Kalimat

     SOLH RM seri Airtac-gaya silinder rodless kopling Magnetik nyawiji struktur mandhiri macem-macem, daya adaptasi suhu Ultra-sudhut lan kinerja resik nul-bocor, serves minangka dhuwur-kinerja domestik long-stroke solusi driving linear kanggo medium-budget otomatis peralatan.
