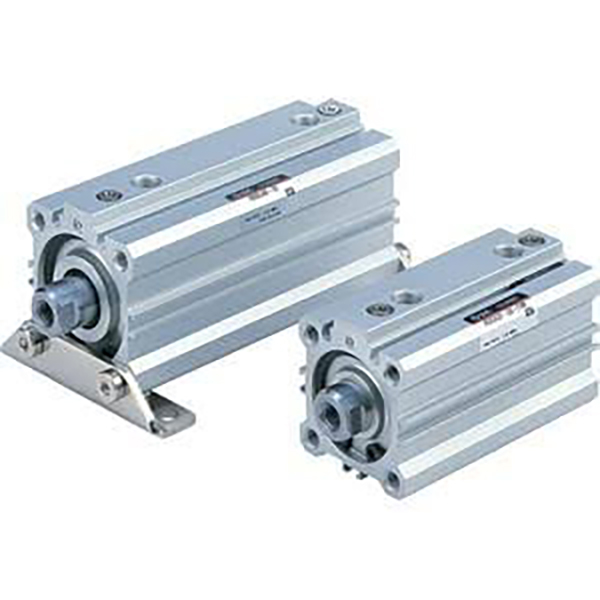

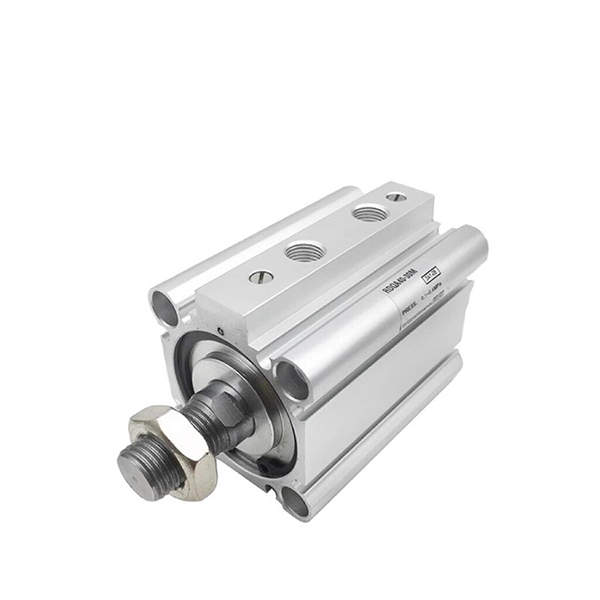

RQ Series Thin Pneumatic Cylinder with High-performance Air Cushion

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH RQ seri dhuwur-kinerja silinder tipis bisa diijolke karo SMC RQ/RDQ. Ngadopsi struktur bantalan udara tanpa cincin sing inovatif. Kapasitas panyerepan energi yaiku 3 kali buffer karet CQ2, gangguan suda nganti 50%. Badan ultra slim, luwih cendhek tinimbang silinder tipis bantalan udara biasa kanthi 20%. Panggantos langsung kanggo CQ2 / CQS kanggo nganyarke kinerja bantal. Digunakake kanggo posisi otomatis siklus dhuwur, beban dhuwur, kurang swara, clamping lan penanganan materi.

Struktur & Fitur Utama

     -- Tong aluminium kotak ultra-tipis, bantalan udara tanpa cincin terintegrasi;

     - Tong anodized hard, rod piston dilapisi krom, kinerja anti-deformasi sing kuwat;

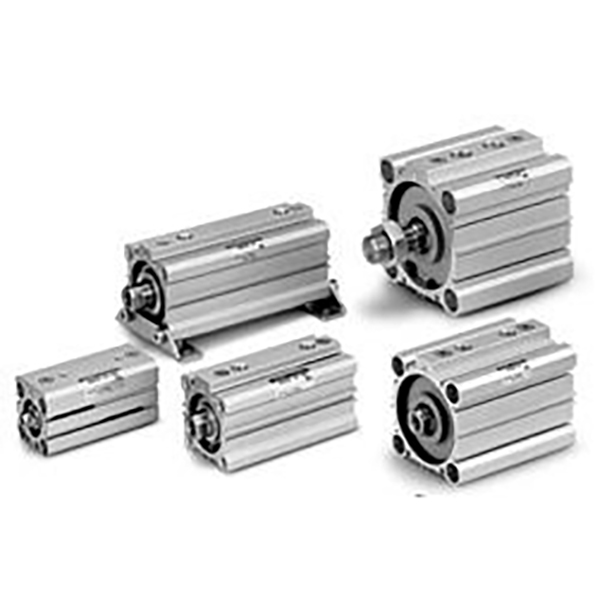

     -- Varian: RQ (non-magnetik), RDQ (magnet dilengkapi), RLQ (jinis kunci kanggo beban vertikal);

     -- Bantal udara sing kuat sing cocog kanggo bola-bali kacepetan dhuwur 50 ~ 500mm / s;

     - RDQ dibangun ing magnet kanggo deteksi saklar Magnetik, multi-sisi slot sensor;

     -- Dimensi pemasangan kompatibel karo seri CQ2 lan CQS.

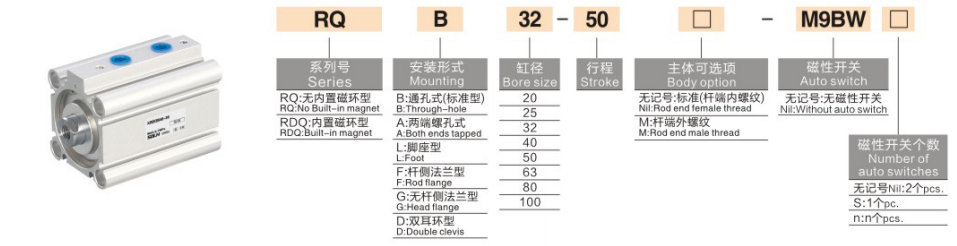

Aturan Coding Model

   1. Tuladha: RDQB32-50-M9B

     -- R/RD: Non-magnet / Built-in magnet

     -- Q: Kode seri

     -- B/A/L/F/G/D: Gaya pemasangan

     -- 32: Ukuran Bor: 20/25/32/40/50/63/80/100 mm

     -- 50: Dawane stroke

     -- M9B: Pilihan ngalih magnetik

Spesifikasi Teknis

Tekanan Teoretis & Daya Tarik & Energi Kinetik Maks sing Diidini @0.5MPa

Ringkesan Siji Kalimat

      SOLH RQ seri silinder pneumatik tipis kacepetan dhuwur kanthi bantalan udara tanpa cincin sing dibangun, panyerepan kejut sing unggul lan swara sing kurang, aktuator upgrade sing cocog kanggo otomatisasi beban berat siklus dhuwur, bisa diganti karo silinder tipis CQ2 standar.
