RSQ Series Stopper Cylinder | Ndandani Mounting Dhuwur Pneumatic Stop Cylinder

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Fitur Struktural Inti

     Seri SOLH RSQ minangka silinder stopper dhuwur sing dipasang sing dirancang kanggo posisi baris conveyor otomatis lan watesan workpiece. Iki kalebu ukuran bolongan saka φ12mm nganti φ50mm kanthi stroke standar saka 10mm nganti 30mm. Nampilake struktur kaku sing dhuwure tetep, buffer sing dibangun, 10 jinis ujung rod opsional lan pemasangan saklar magnetik 4-sisi, silinder RSQ ngirimake solusi sing murah lan bisa dipercaya kanggo pamblokiran stasiun conveyor, posisi palet lan watesan workpiece, dadi komponen inti standar kanggo sistem pangiriman otomatis.

  1.1 Struktur Kaku Dhuwur Tetep

     Beda saka seri RSG sing bisa diatur kanthi dhuwur, seri RSQ nggunakake desain dhuwur sing dipasang tetep sing ora bisa diatur. Iki nduweni struktur sing luwih prasaja, kaku sakabèhé sing luwih dhuwur lan instalasi ing situs sing luwih cepet, sing cocog karo tata letak stasiun sing dhuwuré tetep lan ngilangi prosedur kalibrasi dhuwur.

  1.2 Adaptasi Multi-Rod-End Versatile

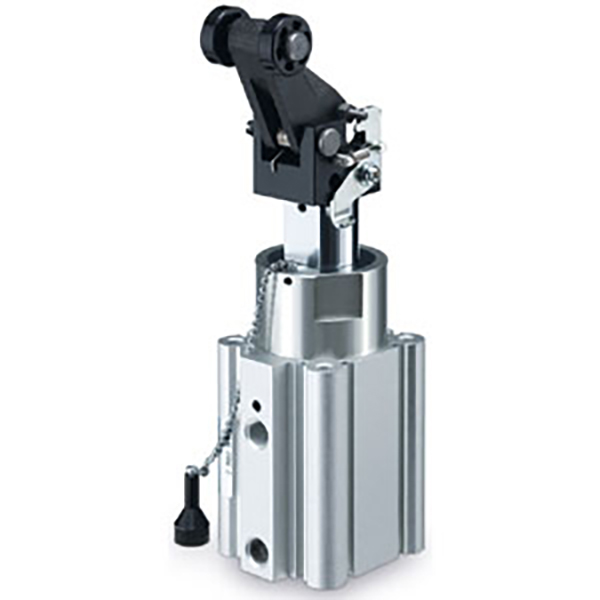

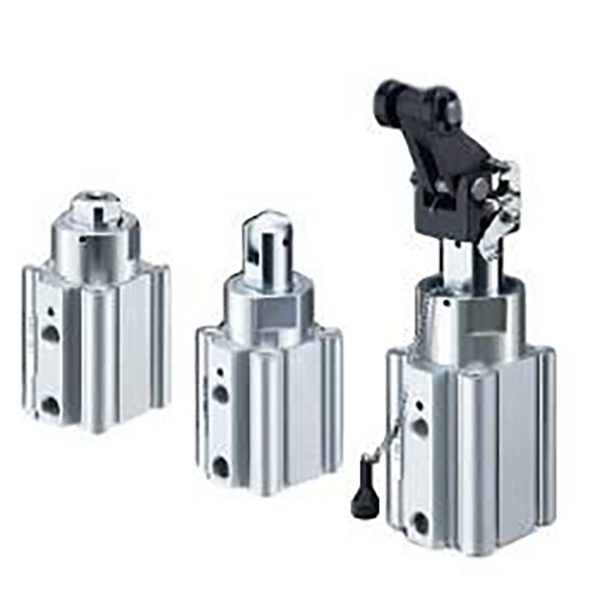

     Dilengkapi karo 10 jinis pilihan rod end, kalebu rod babak, bevel Cut, roller lan struktur tuas, kanthi nutupi cahya, medium lan heavy mbukak skenario mandeg. Jinis tuas (L / B / C / D / E) nganggo desain buffer hidrolik sing dibangun kanthi panyerepan energi sing apik lan resistensi dampak sing kuat kanggo kahanan kerja frekuensi dhuwur lan abot.

  1.3 Instalasi Fleksibel & Tata Letak Ngalih

     Awak silinder ndhukung instalasi saklar magnetik 4-sisi (kompatibel karo saklar seri D-A9□/M9□/P3DWA) tanpa aksesoris tambahan. Loro cara soyo tambah standar kasedhiya: B-jinis liwat-bolongan soyo tambah (standar) lan A-jinis pindho Utas bolongan soyo tambah, nyesuekake kanggo macem-macem pigura peralatan lan spasi instalasi.

  1.4 Desain Bebas Lenga & Umur Panjang

     Opsional dobel-akting, spring-return pindho tumindak lan single-acting (spring extend) mode ketemu syarat tumindak macem. Buffer karet standar njamin operasi sing stabil. Rod piston nganggo perawatan plating krom sing keras, lan awak silinder ngalami proses anodisasi keras, entuk resistensi nyandhang lan resistensi dampak sing luar biasa. Desain operasi tanpa lenga cocog karo lingkungan kerja sing resik lan bebas bledug kanthi biaya pangopènan sing murah.

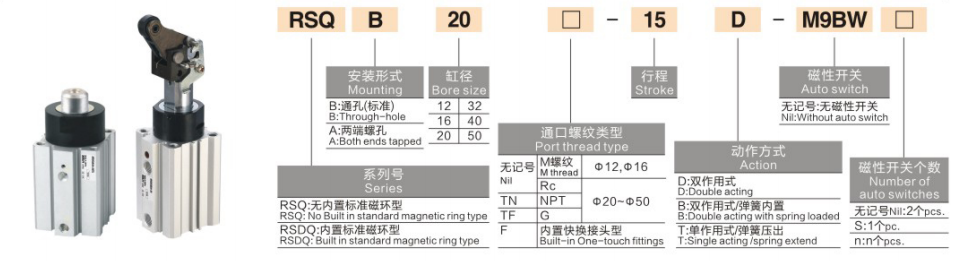

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

  1. Tuladha Model Khas: RSQB20-15, RSDQL32-20

  2. Tuladha Tatanan Standar

     • Model Standar Ring Non-Magnetik: RSQB20-15 (Ora ana cincin magnetik, dipasang ing bolongan, φ20 bore, stroke 15mm, ujung rod bunder standar)

     • Model Buffer Hidrolik Ring Magnetik: RSDQL32-20 (Built-in magnetik ring, liwat-bolongan mounting, φ32 bore, 20mm stroke, lever-type stopping end)

3. Parameter Teknis Umum (20 ℃, Kondisi Standar 0,5MPa)

  3.1 Spesifikasi dhasar

     • Mode operasi: Double-acting, spring-return double-acting, single-acting (spring extend)

     • Rentang Tekanan Kerja: 0,05~1,0MPa; Bukti Tekanan: 1.5MPa

     • Suhu sekitar: -10 ℃ ~ 70 ℃ (tanpa ngalih); -10 ℃ ~ 60 ℃ (karo switch)

     • Kacepetan Operasi Piston: 50~500mm/s

     • Mode Buffer: Buffer karet standar; Jinis lever dilengkapi buffer hidrolik sing dibangun

     • Mode Lubrication: Operasi bebas lenga

  3.2 Kombinasi Bore & Stroke Standar

3.3 Gaya Mandeg Teoritis (Unit: N @0.5MPa, Double-Acting)

3.4 Bobot Produk (Unit: kg @20mm Stroke, Seri RSQ)

4. Rod End Jinis & Skenario ditrapake

5. Skenario Aplikasi Khas

     • Majelis Line Stopping: Applied kanggo pallet mandeg, posisi stasiun lan anti-shifting kanggo elektronik lan peralatan ngarep baris perakitan. Desain dhuwur tetep cocog karo tata letak garis conveyor standar.

     • Watesan Line Conveyor: Cocog kanggo workpiece mandeg ing sabuk lan roller conveyor, posisi stasiun transfer, lan diverging / gabung line blocking. Multiple opsi rod end adaptasi kanggo macem-macem gelar mbukak.

     • Stasiun Pangolahan Otomatis: Becik kanggo alat mesin loading / unloading matesi, packaging posisi mesin lan stasiun inspeksi mandeg, ngirimke stabil lan anti-gangguan cyclic operasi.

     • Skenario Penghentian Tugas Berat: Digunakake kanggo pallet abot lan papan perkakas mandeg, posisi stasiun welding. Jinis tuas buffer hidraulik kanthi efektif nolak impact sing kuat lan getaran frekuensi dhuwur.

6. 3-Langkah Pandhuan Pilihan cepet

  1. Pilihan Ukuran Bore: Pilih bore miturut beban stopping nyata. Tindakake aturan: gaya mandeg teoritis ≥ beban aktual × 2 faktor keamanan. φ16~φ20 kanggo beban entheng, φ32 kanggo beban medium, φ40~φ50 kanggo beban abot.

  2. Pilihan Stroke: Stroke standar kisaran saka 10mm kanggo 30mm. Simpen 5 ~ 10mm wates stroke ekstra adhedhasar dhuwur workpiece kanggo ngindhari gangguan mekanik.

  3. Pilihan Rod End

￮ Beban entheng & kacepetan kurang: Pilih rod bunder utawa jinis potongan bevel

￮ Kacepetan dhuwur & beban entheng: Pilih jinis roller

￮ Beban abot & dampak frekuensi dhuwur: Pilih jinis tuas buffer hidrolik (B/C/D/E)

Ringkesan Siji Kalimat

     SOLH RSQ seri tetep-dhuwur stopper silinder fitur struktur soyo tambah kaku tetep, pilihan rod end warna, 4-sisi saklar instalasi lan lenga-free kinerja long-umur, nyediakake biaya-efektif, stabil lan impact-tahan solusi mandeg standar kanggo macem-macem conveyor otomatis lan stasiun Processing.
