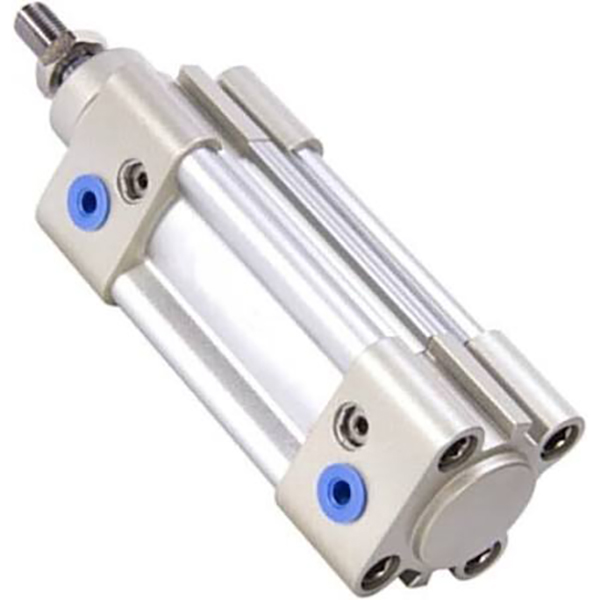

SAI Series ISO15552 Tie-Rod-Free Profile Standard Cylinder

Merk: SOLH dening Richge Technology

Ringkesan produk

     Silinder profil akting ganda seri SOLH SAI tundhuk karo standar internasional ISO 15552 (ISO6431 asli) / VDMA 24562. Ukuran pemasangan sing padha karo seri SI, SE lan FESTO DNC kanggo pertukaran langsung. Nampilake kinerja biaya sing dhuwur, kinerja sing stabil lan umur layanan sing dawa, iki minangka silinder standar ISO kelas menengah sing paling akeh digunakake kanggo peralatan otomatisasi.

Struktur Inti & Fitur Desain

   1. Kepatuhan Standar: ISO15552 / VDMA24562, dimensi & aksesoris pemasangan sing bisa diganti.

   2. Struktur: M-shaped terpadu kothak profil aluminium tong minyak tanpa rod dasi kapapar, rigidity dhuwur lan anti-karat. alur sensor loro-sisi kanggo CMSE / DMSE / CS1 ngalih Magnetik.

   3. Varian Operasi

     -- SAI: Single rod double acting model standar

     -- SAID: Double rod pindho tumindak, banget anti-torsion kapasitas

     -- SAIJ: Rod pindho karo stroke luwes

     -- SAIL: silinder Lockable, mbukak nyekeli nalika sumber online ilang

     -- SAIF: Solenoid valve integrated cylinder

     -- Sufiks -S: Built-in ring magnetik kanggo sensor posisi (tanpa -S = non-magnet)

   4. Sistem bantalan: Bantal udara luwes standar pindho mburi + bantalan penyangga elastis PPV, kanthi efektif nyuda impact lan gangguan ing kacepetan dhuwur & beban abot.

   5. Sealing: Double Y-jinis segel rugi siji-cara karo alur panyimpenan lenga, meksa wiwitan kurang (0.1MPa), operasi lenga-free. Batang piston baja 45# lapis krom keras, tahan aus & anti karat.

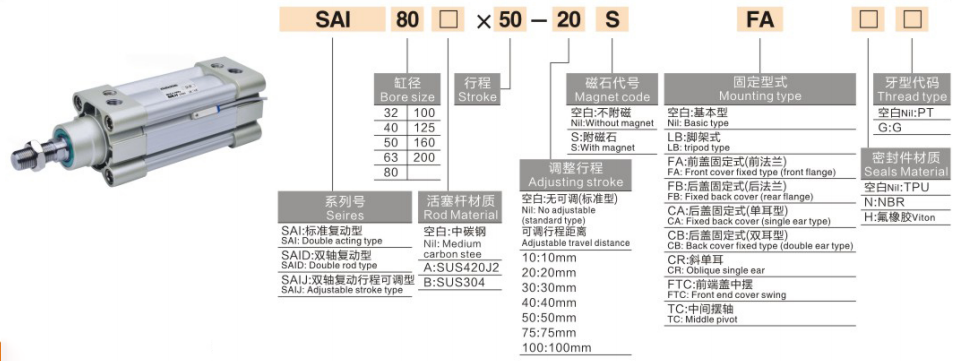

Aturan Coding Model Lengkap

  1. Tuladha Model: SAI50×150-S-FA

   2. Tuladha Tatanan Standar

     -- SAI63×200-S: Bore63, stroke200, magnet internal, jinis dhasar

     -- SAID40×100-FB: Bore40, stroke100, rod ganda, flensa mburi

     -- SAIL80×300-S-LB: Bore80, stroke300, jinis sing bisa dikunci, dipasang ing sikil

Spesifikasi Teknis Inti

Teoretis Thrust & Pull Force @0.6MPa (Single Rod, Unit:N, Safety Factor ≥2)

Jinis Pemasangan & Model Turunan

   1. Mounting Pilihan

     -- Tipe dhasar, LB foot mount, FA/FB flange, CA/CB clevis, TC/TCM trunnion. Aksesoris opsional: Floating joint, rod eye, konektor I/Y/U/F.

   2. Seri Turunan Utama

     -- SAID: Double rod pindho tumindak

     -- SAIJ: Rod pindho karo stroke luwes

     -- SAIL: silinder Lockable kanggo posisi penengah nyekeli

     -- SAIF: Silinder katup solenoid terintegrasi

3-Langkah Pandhuan Pilihan Cepet

   Pilihan 1.Bore: Ngitung tikaman dibutuhake miturut mbukak, cadangan ≥50% safety margin; upgrade 1 ~ 2 ukuran ing mbukak offset / kantilever mbukak.

   Konfirmasi 2.Stroke: Tambahake margin safety 20 ~ 50mm kanggo lelungan sing efektif; stroke standar maks 1000mm, disesuaikan nganti 2000mm.

   3. Konfigurasi cocog

     -- Umpan balik posisi: Pilih model magnet -S, cocog karo switch magnetik CMSE / DMSE;

     -- Mounting: LB foot mount kanggo beban abot horisontal; FA flange disenengi kanggo instalasi vertikal;

     -- Fungsi khusus: Pilih SAID kanggo rod pindho, SAIJ kanggo stroke luwes, SAIL kanggo ngunci posisi, SAIF kanggo tata letak kompak.

Ringkesan Satu Kalimat

     SOLH SAI ISO15552 dasi-rod-free silinder profil bisa langsung ngganti FESTO DNC, SE lan SI seri, dilengkapi buffer PPV luwes lan sugih Varian, aktuator linear umum biaya-efektif kanggo automation ekspor, packaging lan peralatan mesin.
