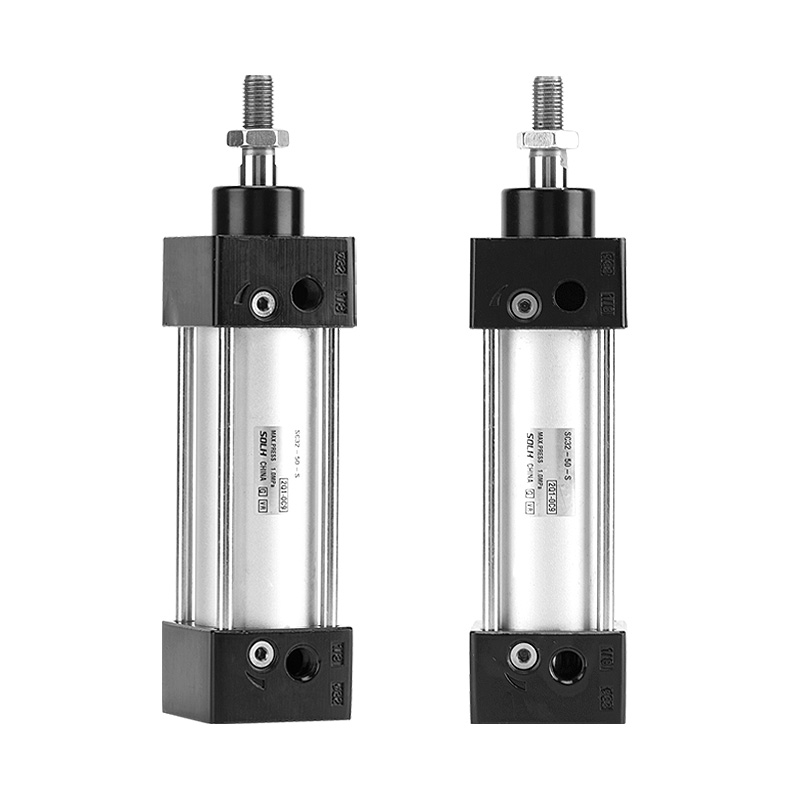

Silinder Udara Standar Seri SC (Tipe Akting Ganda Tie-Rod)

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH SC seri tie-rod silinder standar, model dhasar punika single rod pindho jinis akting. Papat rod dasi ngunci tutup ngarep lan mburi mburi kanggo struktur kaku, aksesoris pemasangan lengkap, sawetara stroke sudhut. Digunakake kanggo push, penanganan materi lan posisi ing garis otomatisasi, yaiku silinder pneumatik standar ekonomi sing paling populer.

Struktur Inti & Fitur Desain

     -- Struktur: Sekawan rod dasi nyambungake tong minyak aluminium lan tutup mburi, kaku dhuwur, anti-impact, operasi jangka panjang sing stabil.

     - Tipe Akting: Single rod dobel acting, gaya output bidirectional.

     -- Bahan: Tong aluminium anodized keras, segel piston bidirectional; hard chrome plated 45 # rod piston baja.

     - Bantal: Bantal udara sing bisa diatur ing ujung loro kanggo nyuda gangguan lan gangguan operasi.

     - Instalasi Sensor: Alur sensor ing area rod dasi kanggo switch magnetik CMSG / DMSG / EMSG kanggo ndeteksi posisi piston.

     - Kauntungan: Dawane awak sing luwih cendhek ing ukuran bolongan sing padha dibandhingake karo silinder profil ISO15552, biaya kompetitif.

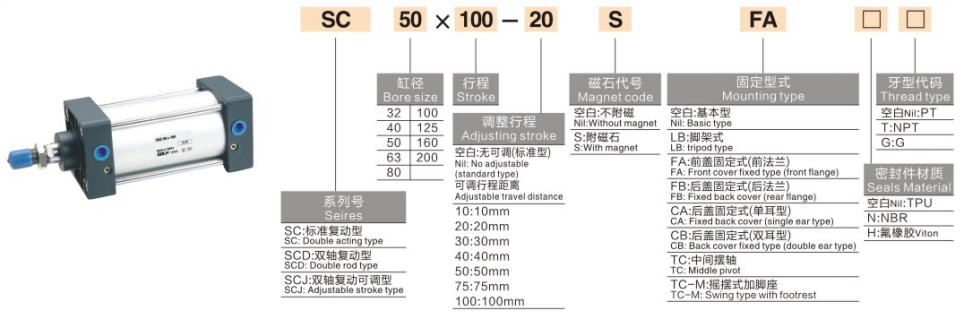

Aturan Coding Model Lengkap

   1. Tuladha Model:SC50×100-S

   2. Model Turunan

     -- SCD: Double rod pindho tumindak, anti-torsion

     -- SCJ: Rod pindho karo stroke luwes

     -- SCF: Silinder katup solenoid terintegrasi

     -- SCL: Silinder sing bisa dikunci, nahan beban nalika hawa dipotong

   3. Tuladha Tatanan Standar

     -- SC63×150-S: Bore63, stroke150, magnet internal, jinis dhasar

     -- SCJ40×200-S: Bore40, stroke200, stroke luwes, kanthi magnet

Spesifikasi Teknis Inti

Dorongan Teoretis @0.5MPa (Batang Tunggal, Unit:N, Faktor Keamanan ≥2)

Jinis & Aksesoris Pemasangan

   1. Mounting Pilihan

     --  Tipe dhasar, flange FA/FB, clevis CA/CB, lb foot mount, TC/TCM1 trunnion.

   2. Aksesoris Pilihan

     -- Floating joint, rod eye, konektor I/Y/U/F, saklar magnetik CMSG/DMSG/EMSG.

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore: Ngitung tikaman dibutuhake adhedhasar mbukak, cadangan ≥50% safety margin; ukuran upgrade kanggo cantilever / mbukak offset.

   2. Konfirmasi stroke: Nambahake margin safety 10 ~ 20mm ing perjalanan sing efektif; stroke standar maks 1000mm.

   3. Konfigurasi cocog

     -- Umpan balik posisi: Pilih model magnet -S lan cocog karo switch magnetik;

     -- Mounting: Pilih flange / foot / clevis miturut tata letak mesin;

     -- Fungsi khusus: SCD kanggo rod pindho, SCJ kanggo stroke luwes, SCL kanggo mbukak ngunci.

Ringkesan Satu Kalimat

     Seri SOLH SC silinder standar rod dasi ekonomis kanthi bantalan udara sing bisa diatur lan opsi pemasangan sing akeh, aktuator linear murah sing cocog kanggo tugas otomatis meksa, nransfer lan posisi.
