SE Series ISO15552 Tie-Rod-Free Square Silinder Standar

Merk: SOLH dening Richge Technology | Ekspor Versi Katalog

Ringkesan produk

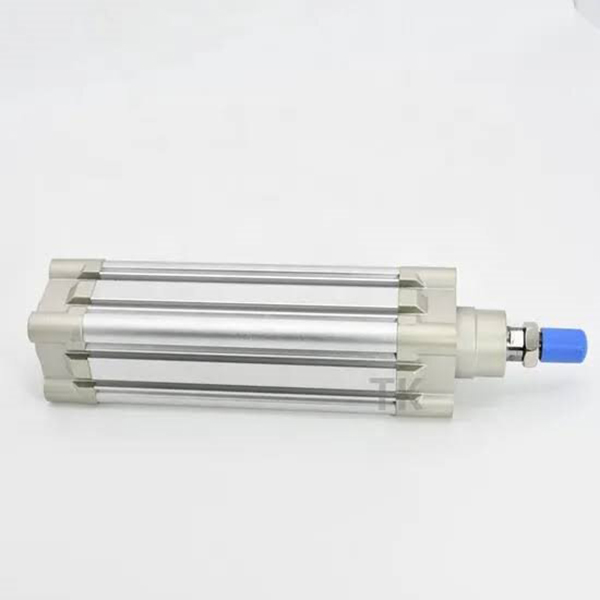

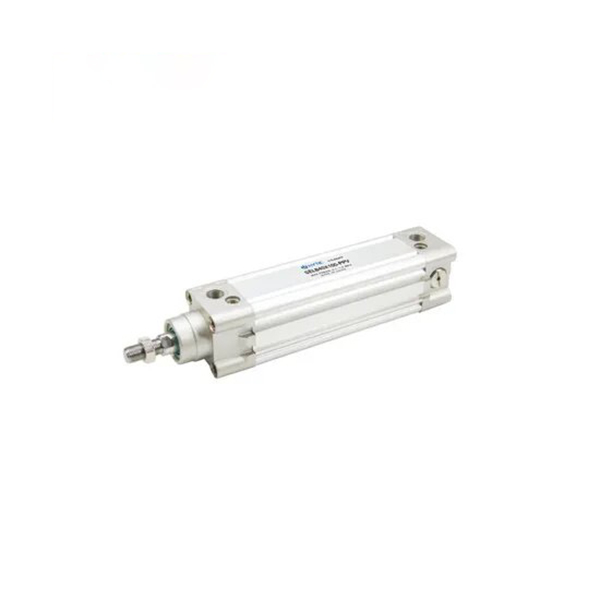

     SOLH SE seri silinder standar persegi bebas tie-rod tundhuk karo standar internasional ISO 15552 / VDMA 24562. Nganggo laras aluminium kothak terpadu karo luwes tedheng online pindho mburi lan 3-sisi sensor soyo tambah grooves. Cocog kanggo otomatisasi umum, stroke dawa, muter frekuensi dhuwur lan aplikasi beban medium. Pertukaran mekanik langsung karo seri SMC CP96S lan FESTO DNC.

Struktur Inti & Fitur Desain

   1. Struktur: Integrated kothak aluminium tong minyak tanpa dasi rod, dicocogake karo ngarep & mburi mburi tutup, luwes online tedheng loro ends, rigidity dhuwur lan tata kompak.

   2. Material: Hard anodized aluminium tong minyak, dhuwur-kekuwatan cast tutup mburi, Chrome dilapisi hard 45 # rod piston baja, entheng lan nyandhang-tahan.

   3. Varian Operasi

     -- SE: Single rod double acting model standar

     -- SED: Double rod pindho tumindak kanggo anti-torsion

     -- SEJ: Rod pindho karo stroke luwes

     -- BSE: silinder Lockable kanggo posisi penengah nyekeli

     -- Sufiks -S: Dering magnet sing dipasang ing saklar magnetik (tanpa -S = tanpa magnet)

   4. Sealing: NBR + PA gabungan pindho Y-jinis sealing karo rugi panyimpenan lenga, meksa wiwitan kurang lan urip dawa.

   5. Bantal: Bantal udara sing bisa diatur kanthi mandiri ing ujung loro kanggo nyerep impact, nyuda getaran lan gangguan.

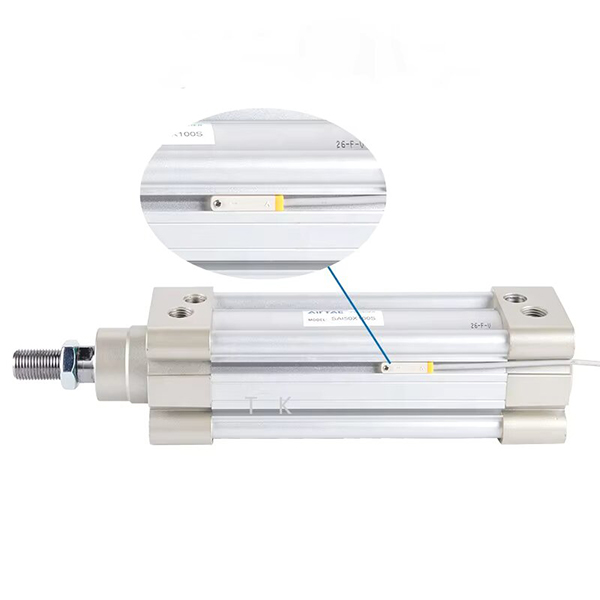

   6. Sensor Layout: Telu-sisi soyo tambah grooves (ndhuwur / kiwa / tengen) kanggo CMSE / DMSE ngalih Magnetik, amba instalasi fleksibel.

   7. Interchangeability: ISO15552 ukuran standar, panggantos langsung kanggo SMC CP96S lan FESTO DNC.

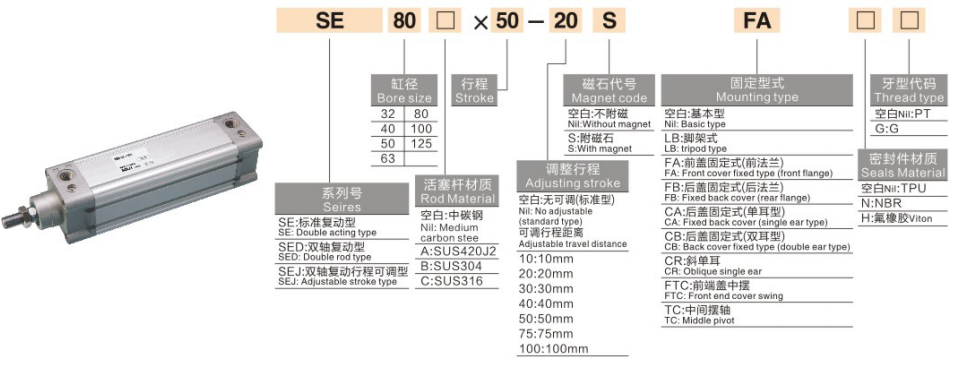

Aturan Coding Model Lengkap

   1. Tuladha Model:SE50-200-S-FA

   2. Tuladha Tatanan Standar

     -- SE63-150-S-LB: Bore63, stroke150, magnet terpasang, pemasangan kaki

     -- SED40-100-FB: Bore40, stroke100, rod ganda, pemasangan flange mburi

     -- BSE80-300-S: Bore80, stroke300, jinis sing bisa dikunci kanthi magnet internal

Spesifikasi Teknis Inti

Tekanan Teoretis & Daya Tarik @0.5MPa (Batang Tunggal, Unit:N)

   1. Double Akting SE Single Rod

Jinis Pemasangan & Model Turunan

   1. Mounting Pilihan

     -- Jinis dhasar: Instalasi langsung liwat bolongan tutup mburi

     -- LB Foot Mount: Preferred kanggo beban sedheng horisontal

     -- FA/FB Flange: Flange ngarep / mburi kanggo instalasi peralatan vertikal

     -- CA/CB Clevis: Tunggal/dobel clevis kanggo hinged swing motion

   2. Seri Turunan Utama

     -- SE / SED / SEJ: rod tunggal, rod pindho, rod pindho stroke luwes

     -- BSE: Silinder sing bisa dikunci kanggo mandeg posisi penengah sing sewenang-wenang

     -- Versi kustomisasi suhu dhuwur: Segel khusus kanggo -20 ~ + 150 ℃

3-Langkah Pandhuan Pilihan Cepet

   1. Pilihan bore: Ngitung tikaman dibutuhake, cadangan ≥50% safety margin; prioritas SE kanggo beban abot & stroke dawa.

   2. Konfirmasi Stroke: Nambahake margin safety 10 ~ 20mm; stroke maks standar 1000mm, disesuaikan nganti 1800mm.

   3. Konfigurasi cocog

     -- Umpan balik posisi: Pilih model magnet SE-S, cocog karo switch magnetik CMSE/DMSE;

     -- Mounting: LB kaki gunung kanggo mbukak horisontal, FA flange kanggo instalasi vertikal;

     -- Persyaratan ngunci penengah: Pilih silinder sing bisa dikunci BSE.

Ringkesan Satu Kalimat

     SOLH SE ISO15552 kothak dasi-rod-free silinder bisa langsung ngganti FESTO DNC lan SMC CP96S, dilengkapi bantalan online luwes lan KALUBÈRAN wangun soyo tambah, sampurna long-stroke linear aktuator kanggo medium-abot beban automation peralatan.
