SOLH SI seri silinder pneumatik profil tie-rod-free strictly tundhuk karo ISO 15552 (sadurungé ISO 6431) lan standar internasional VDMA 24562, sampurna diijolke karo Festo DNC, SE lan DSBA silinder seri minangka alternatif agêng-undakan biaya-efektif. Dibangun kanthi profil aloi aluminium alun-alun sing bentuke lintang terintegrasi tanpa rod dasi sing katon, awak silinder menehi kaku struktural sing unggul, kinerja anti-torsion lan anti-defleksi sing luar biasa bebarengan karo eksterior sing apik lan tahan karat kanggo susunan sisih-sisih sing rapi ing garis otomatis. Dibangun ing alur sensor darmabakti ing loro-lorone ndhukung instalasi langsung AirTAC CMSE, DMSE lan CS1 ngalih Magnetik tanpa tambahan soyo tambah krenjang. Dilengkapi bantalan udara standar sing bisa diatur kanthi manual dual-side dipasangake karo bumper elastis PPV, kanthi efektif nyuda impact inersia lan nyuda gangguan nalika mbales tugas abot kanthi kacepetan dhuwur. Sistem sealing kompensasi dual Y-jinis premium njamin tekanan wiwitan ultra-rendah 0,1 MPa lan operasi tanpa minyak jangka panjang sing stabil. Batang piston baja 45# sing dilapisi krom sing atos nduweni ketahanan sing apik lan tahan karat. A lineup lengkap Varian selaras kalebu SID rod sinkron pindho, SIJ model stroke-luwes, SIL versi ngunci posisi, SIF katup-silinder aktuator terpadu lan SIQ anti-torsion kothak piston rod jinis kanggo gawe marem syarat industri. Seri kabeh wis dipasang kanthi dering magnetik sing dibangun kanthi standar kanggo umpan balik posisi piston wektu nyata lan kontrol sambungan PLC. Digunakake sacara wiyar ing mesin ekspor standar Eropa, perakitan otomatis, kemasan, penanganan materi lan drive tambahan alat mesin, ngimbangi kinerja sing dipercaya lan rega sing kompetitif kanggo ngganti silinder SC konvensional lan silinder DNC sing diimpor kanthi rega dhuwur.

Kirim Pitakonan

Deskripsi Produk

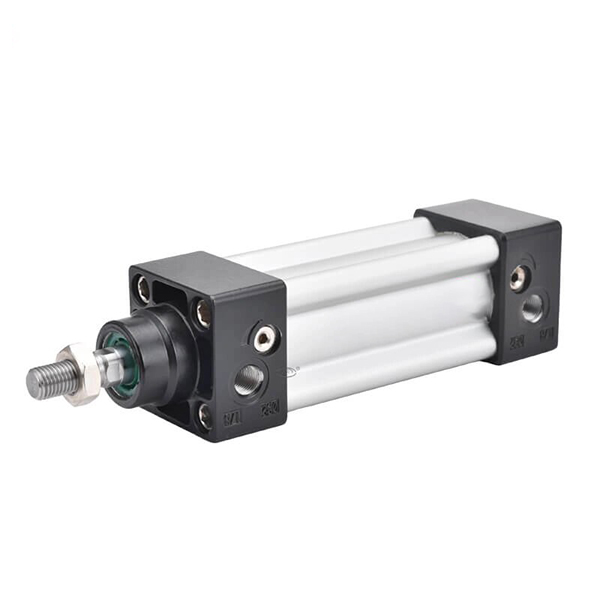

SI Series Tie-Rod Free Profile Standard Cylinder | ISO 15552 Pneumatic Cylinder

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Fitur Struktural Inti

Seri SOLH SI minangka silinder standar akting ganda kanthi presisi dhuwur sing cocog karoISO 15552 (mantan ISO 6431 / VDMA 24562) standar internasional, benchmarked marang seri Festo DNC. Nganggo tabung silinder profil aluminium berbentuk bintang tanpa tie-rod, ora ana rod dasi sing katon, alur ngalih magnet sing dibangun, buffer udara sing bisa diatur dual-sisi lan kompatibilitas aksesoris ISO lengkap. Kanthi rigidity unggul, kinerja anti-torsion, umur layanan dawa lan katon resik, serves minangka mainstream mid-range standar ISO silinder kanggo ngganti tradisional dasi-rod silinder SC, sampurna cocok kanggo peralatan ekspor-bahan lan mesin otomatis standar.

1.1 Kompatibilitas Standar

Selaras karo standar industri ISO 15552 lan VDMA 24562. Kabeh dimensi soyo tambah, antarmuka lan aksesoris rampung diijolke karo silinder ISO mainstream global kayata DNC, SE lan DSBA, ndhukung panggantos nul-modifikasi lan kumpulan kumpulan standar.

1.2 Struktur Profil Optimized

Ngadopsi tabung silinder profil aluminium alloy persegi berbentuk bintang sing terintegrasi tanpa batang dasi sing katon. Struktur sakabèhé nyedhiyakake kaku sing dhuwur, kemampuan anti-torsion sing apik, penampilan sing apik lan tahan karat. Reserved alur ngalih Magnetik standar ing loro-lorone ngidini instalasi langsung saka CMSE, DMSE lan sensor seri CS1 tanpa kurung ekstra.

1.3 Diversifikasi Gerak & Turunan Fungsional

• Standar SI: Gerakan bolak-balik aksi ganda rod tunggal, model standar universal kanggo skenario otomatis

• SID Double Rod: Output rod dual-end, nyadari operasi sinkron lan stabilitas anti-torsion meningkat

• SIJ Stroke Luwes: Struktur rod pindho karo kacang watesan luwes kanggo stroke fine-tuning tepat

• Tipe SIL Lockable: Dilengkapi piranti ngunci posisi pungkasan utawa sewenang-wenang kanggo nahan tekanan safety lan mbenakake posisi

• Tipe SIF Valve Integrated: Katup solenoid seri 4M terpadu, desain terintegrasi katup-silinder kanggo ngirit papan instalasi

• Tipe Anti-Torsi SIQ: Struktur rod piston persegi kanggo akurasi posisi anti-torsion ultra-dhuwur

1.4 Sistem Buffer Kinerja Dhuwur

Standar dilengkapi karodual-sisih buffer online luwes + bantal elastis PPV. Stroke buffer mundhak kanthi proporsional karo bolongan silinder, kanthi efektif nyuda impact lan gangguan sajrone operasi kanthi kacepetan dhuwur lan beban abot, njamin gerakan siklik sing stabil lan getaran.

1.5 Sealing awet & Konfigurasi Material

Ngadopsi struktur sealing kompensasi siji arah kanthi bentuk Y, kanthi tekanan wiwitan ultra-rendah (0.1MPa), operasi tanpa minyak sing stabil lan umur layanan sing luwih dawa. Rod piston digawe saka baja 45 # kanthi plating krom keras, menehi resistensi nyandhang, tahan karat lan stabilitas struktural.

1.6 Konfigurasi induksi Magnetik

Ndhukung ring Magnetik dibangun ing (konfigurasi-S) minangka standar, kompatibel karo AirTAC CMSE, DMSE, CS1-B / F / U seri Magnetik ngalih, entuk nyata-wektu deteksi posisi piston lan pranala sinyal otomatis.

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

1. Kode Model Khas: SI 50×150-S-FA

Segmen Kode	definisi
SI	Seri silinder tumindak ganda standar ISO 15552
50	Ukuran lubang (mm): 32/40/50/63/80/100/125/160/200
150	Dawane stroke (mm): 25 ~ 2000mm (stroke standar: 25/50/75/100mm, maksimal 2000mm)
-S	Kanthi cincin magnet sing dibangun ing (konfigurasi standar; ora ana kode = tanpa cincin magnetik)
-FA	Tipe pemasangan: FA=Front Flange, FB=Rear Flange, CA=Single Clevis, CB=Double Clevis, LB=Foot Bracket,TC=Trunnion, TCM=Magnetic Trunnion

2. Katrangan Kode Seri Turunan

• SID: Double-rod pindho tumindak, output rod dual-mburi kanggo operasi sinkron lan kinerja anti-torsion

• SIJ: Tipe rod pindho stroke sing bisa diatur kanthi kacang fine-tuning kanggo kalibrasi stroke fleksibel

• SIL: Tipe sing bisa dikunci kanthi posisi pungkasan utawa ngunci posisi sewenang-wenang kanggo posisi safety

• SIF: Solenoid valve tipe terpadu, katup-silinder struktur terpadu kanggo papan ngirit

3. Tuladha Tatanan Standar

SI 63×200-S: 63mm bolongan, 200mm stroke, karo ring Magnetik, standar luwes online buffer

3. Parameter Teknis Inti (Tipe Standar)

Parameter Item	Spesifikasi
Mode operasi	Double acting (batang tunggal / rod ganda opsional)
Rentang Tekanan Kerja	0.1 ~ 1.0MPa (tekanan kerja optimal: 0.5 ~ 0.6MPa)
Tekanan Bukti	1,5 MPa
Suhu Kerja	-20 ℃ ~ 80 ℃
Range Kacepetan Operasi	30~800mm/s (32~100 bolongan); 30~500mm/s (125~200 bolongan)
Mode Buffer	Penyangga udara sing bisa diatur sisih loro + bantal elastis PPV (standar)
Port Thread	G1/8(32/40), G1/4(50/63), G3/8(80/100), G1/2(125), G3/4(160/200)
Piston Rod Thread	M10×1.25(32), M12×1.25(40), M16×1.5(50/63), M20×1.5(80/100), M27×2(125), M36×2(160), M45×2(200)
Mode Lubrication	Operasi bebas oli (pre-lubricated metu saka pabrik)
Cara Instalasi	Instalasi sudut sewenang-wenang, kompatibel karo aksesoris standar ISO

4. 0.6MPa Bagan Tekanan & Ketegangan Teoritis (Batang Tunggal, Faktor Keamanan ≥2)

Lubang (mm)	Tekanan (N)	Tekanan (N)	Beban Horisontal (kg)	Beban vertikal (kg)
32	483	440	24	12
40	754	700	37	18
50	1178	1100	58	29
63	1870	1760	93	46
80	3016	2850	150	75
100	4712	4480	235	117
125	7363	7050	368	184
160	12064	11600	603	301
200	18850	18100	942	471

5. Aksesoris Pemasangan & Model Turunan

5.1 Jinis Pemasangan Universal ISO Standar (Bisa Ditukar Kanthi DNC/SE)

• FA/FB: Flange ngarep / flange mburi soyo tambah kanggo instalasi tetep flat

• CA/CB: Tunggal clevis / Double clevis soyo tambah kanggo hinged swing operasi

• LB: Kaki krenjang soyo tambah kanggo instalasi tetep lateral

• TC/TCM: Trunnion / Magnetik trunnion soyo tambah kanggo posisi swing tengah

• L: Sisih soyo tambah kanggo tata ruang kompak

Aksesoris Universal: Sambungan I/Y/U/F, sambungan ngambang, bantalan ujung rod, kompatibel karo kabeh silinder standar ISO 15552.

5.2 Kaluwihan Seri Turunan Inti

• SID Double Rod: Output sinkron dual-end, stabilitas struktur sing ditingkatake lan kemampuan anti-defleksi

• SIJ Stroke Luwes: Fine-tuning stroke fleksibel kanggo adaptasi karo syarat stroke kerja variabel

• Tipe SIL Lockable: Ngunci sing bisa dipercaya lan nyekel tekanan kanggo nyegah panyimpangan posisi nalika mateni utawa owah-owahan beban

• Tipe SIF Valve Integrated: Desain katup solenoid terintegrasi, sirkuit udara sing disederhanakake, nyuda papan instalasi lan biaya perakitan

• Tipe Anti-Torsi SIQ: Struktur rod piston kothak khusus kanggo posisi anti-torsion kanthi tliti dhuwur

6. Skenario Aplikasi & Perbandingan Pilihan (SI vs SC vs DNC)

6.1 Skenario Aplikasi Prioritas kanggo Seri SI

• Peralatan ekspor lan mesin otomatis standar Eropa sing mbutuhake interchangeability antarmuka ISO 15552

• Jalur produksi otomatis mbutuhake tampilan resik tanpa tie-rod lan instalasi kompak sisih-by-side

• Kondisi kerja sing mbutuhake kaku sing luwih dhuwur, kinerja anti-torsion lan umur layanan luwih suwe tinimbang silinder SC, kanthi kinerja biaya sing luwih apik tinimbang silinder DNC

• Universal linear pushing, pressing, positioning, handling, assembling, packaging and machine tool automation scenario

6.2 Perbandingan Model inti

Item Perbandingan	SI (Tie-Rod Free ISO Cylinder)	SC (Tie-Rod Standard Cylinder)	DNC (Impor Grade ISO Cylinder)
Struktur	Tie-rod free profil silinder, katon rapi	Struktur rod dasi sing katon, penampilan konvensional	Struktur profil standar ISO
Kaku & Anti-Torsi	Rigidity dhuwur, anti-torsion banget	Kaku umum, anti-torsion sing lemah	Kaku ultra-dhuwur
Kompatibilitas standar	ISO 15552 lengkap bisa diganti	Non-standar, kompatibilitas miskin	ISO 15552 lengkap bisa diganti
Kinerja Biaya	Kinerja biaya dhuwur (posisi mid-range)	Biaya murah, jinis entry-level	Biaya dhuwur, jinis impor dhuwur
Service Life	Urip layanan dawa, operasi stabil	urip layanan umum	urip layanan Ultra-dawa

7. 3-Langkah Pandhuan Pilihan cepet

1. Pilihan Ukuran Bore: Pilih diameteripun bolongan miturut beban horisontal / vertikal nyata lan dikarepake tikaman, cadangan ora kurang saka 50% safety margin; upgrade 1 ~ 2 ukuran bolongan kanggo mbukak eccentric lan kahanan apa cantilever.

2. Pilihan Stroke: Tambah margin safety 20 ~ 50mm adhedhasar stroke kerja nyata; stroke configurable maksimum nganti 2000mm.

3. Konfigurasi Fungsional: Konfigurasi standar karo -S ring Magnetik + PPV luwes online buffer; pilih SID kanggo rod pindho, SIJ kanggo stroke luwes, SIL kanggo fungsi ngunci, lan FA / FB / CA / CB / LB / TC kanggo cara soyo tambah cocog.

Ringkesan Siji Kalimat

SOLH SI seri tie-rod-free ISO 15552 silinder standar fitur struktur terpadu profil, rigidity dhuwur, buffer online luwes lan interchangeability universal lengkap, dadi panggantos mid-range biaya-efektif kanggo SC tradisional lan silinder DNC diimpor, digunakake digunakake kanggo peralatan otomatis standarisasi lan ekspor-bahan.
