SY Series Pilot Dioperasikake 5-Port Solenoid Valve

Merk:SOLH dening Richge Technology

Product Positioning

     Seri SOLH SY minangka katup solenoid 5 port sing dioperasikake pilot mainstream, nampilake awak ultra-kompak, konsumsi daya ultra-rendah lan kapasitas aliran sing ditingkatake banget. Iki minangka komponen kontrol arah inti kanggo reciprocation silinder lan switching sirkuit pneumatik ing kabeh peralatan produksi otomatis, bisa diganti karo seri SMC SY asli.

Klasifikasi Ukuran Series Lengkap & Lingkup Cocokake

Spesifikasi Teknis Inti Universal

  1. Jinis Sirkuit:

     -- 5/2-way (single spring bali / pindho latching coil);

     -- 5/3-way (3 fungsi pusat: Center Closed / Center Exhaust / Center Pressure Supply)

  2. Range Tekanan Operasi

     -- Pilot internal: 0.1 ~ 0.7 MPa

     -- Pilot eksternal (kompatibel karo vakum): -100 kPa ~ 0,7 MPa

  3. Suhu operasi: -10 ~ 50 ℃ (ora ana icing ing sumber udhara)

  4. Konsumsi Daya Coil: Koil standar 0.35W; energi-daya coil kurang mung 0.1W

  5. Proteksi Kelas: Plug konektor IP65; pangkalan pemasangan manifold IP67

  6. Service Lifespan: Gap sealing spool nganti 200 yuta siklus; segel elastis nganti 70 yuta siklus

  7. Pilihan Tegangan Standar: DC12V / DC24V (mass mainstream); AC 110V / AC220V

Kaluwihan Kinerja Struktural & Inti

  1. Cepet Plug-In Manifold Gunung Struktur

     - Langsung sworo seru menyang basis manifold seri SS5Y, perakitan lan pembongkaran kanthi cepet, pangopènan katup tunggal sing gampang tanpa mbubarake kabeh pulo katup.

  2. Ultra-Low Energy-Saving Coil

     -- Opsional 0.1W daya kumparan kurang, generasi panas kurang, sampurna cocok kanggo long-term terus-terusan kahanan kerja energized, nemen ngethok pabrik kompres udara & daya biaya.

  3. Highly Optimized High Flow Runner

     - Desain optimized streamline internal, kapasitas aliran tambah udakara 80% dibandhingake karo katup solenoid generasi lawas, nyadari kacepetan ekstensi / retraksi silinder sing luwih cepet tanpa mundhut tekanan.

  4. Dibangun ing Pilot Filter Layar

     - Bolong filter cilik sing terintegrasi ing inlet katup pilot kanggo mblokir bledug lan impurities, kanthi efektif nyuda tingkat kegagalan jamming spool lan ndawakake umur layanan.

  5. Layout Port Fleksibel Multi-Directional

     -- Port udhara kasedhiya ing sisih / ndhuwur / ngisor telung arah, kanthi bebas nyetel rute pipa supaya ora ana gangguan mekanik ing pigura peralatan kompak.

  6. Integrasi Pulo Valve Modular

     -- Cocog banget karo pangkalan manifold multi-stasiun seri SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, ngerteni pasokan udara & knalpot terpadu terpusat, tata letak kabel sing rapi lan ngirit ruang instalasi kabinet.

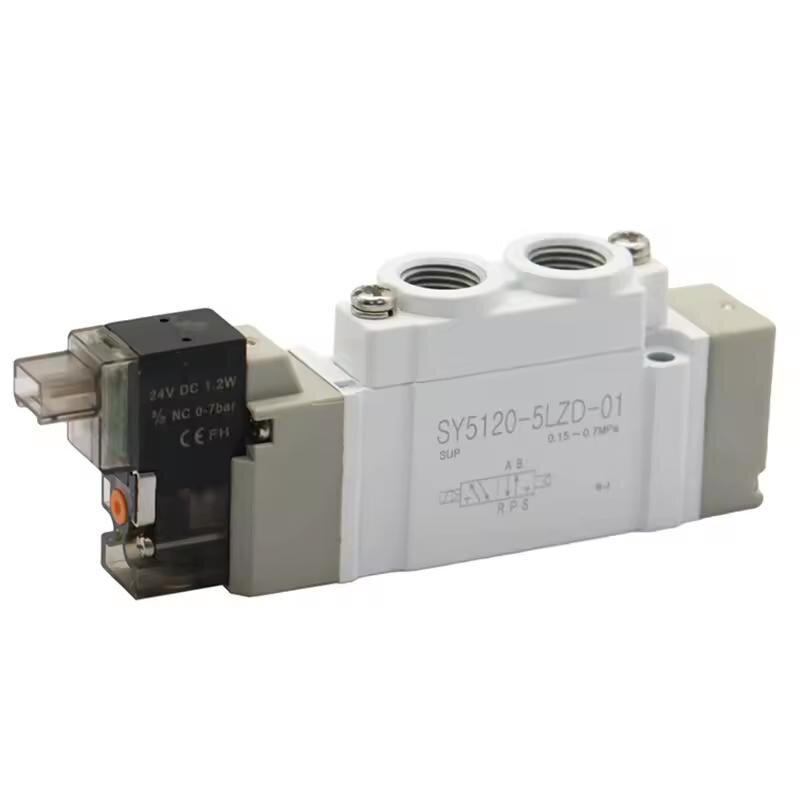

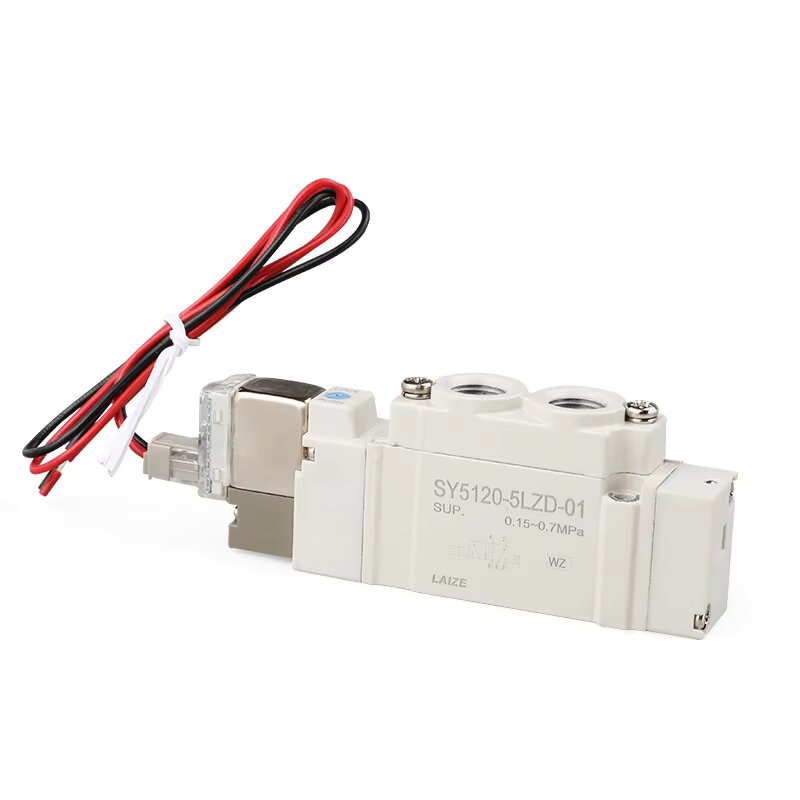

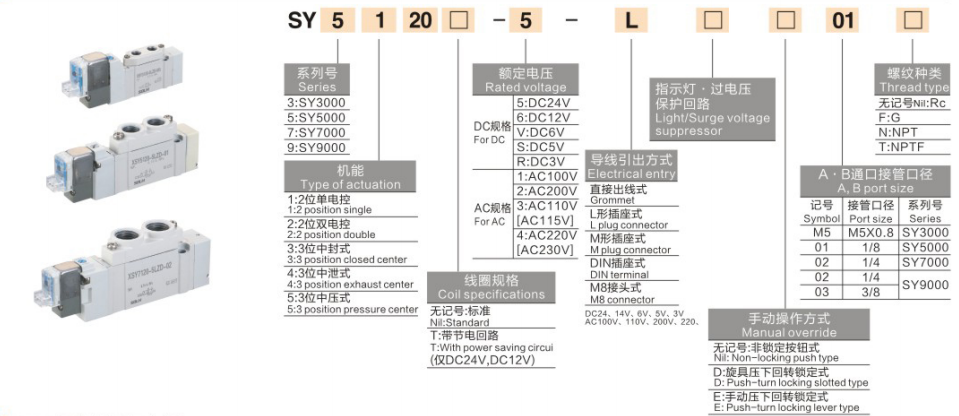

Aturan Coding Model Lengkap (Conto: SY5120-5LZD-01)

  1. SY: Kode seri pilot dilakokno katup solenoid 5-port

  2. 5: Nomer seri ukuran (5 = seri medium SY5000)

  3. 1: kode fungsi Circuit

     1 = 5/2 single coil spring bali;

     2 = 5/2 kumparan latching pindho;

     3 = 5/3 katup telung posisi

  4. 2: Kode dhasar struktural internal

  5. 0: Standard dhasar jinis soyo tambah

  6. 5: Kode voltase kumparan (5 = DC24V, arus utama)

  7. LZ: Soket & konfigurasi pangayoman

     L = L-shaped plug soket; Z = indikator LED internal + sirkuit proteksi overvoltage

  8. D: Kode override manual (operasi obeng ngunci push-turn)

  9. 01: Ukuran utas port (01 = Rc1/8")

Skenario Aplikasi Industri Khas

     -- Jalur produksi perakitan otomatis, peralatan presisi semikonduktor, mesin kemasan

     -- Jalur produksi stamping & welding otomotif, instrumen tes medis

     -- Gripper robot pneumatik, silinder geser linier, aktuator indeks putar

     -- Silinder maju / mundur ngoper, sirkuit pneumatik on-off lan kontrol ngatur kacepetan

Siji Ukara

     SummarySOLH SY series pilot-operated 5-port solenoid valve covers SY3000/SY5000/SY7000/SY9000 full size range with 0.1W energy-saving coil, IP65/IP67 dustproof & waterproof grade, 80% aliran sing luwih dhuwur tinimbang model lawas lan plug-in arah otomatisasi SS5Y, kontrol kompak universal katup elektronik, kontrol kompak universal SS5Y otomotif, packaging lan peralatan medical.
