Merk: SOLH dening Richge Technology

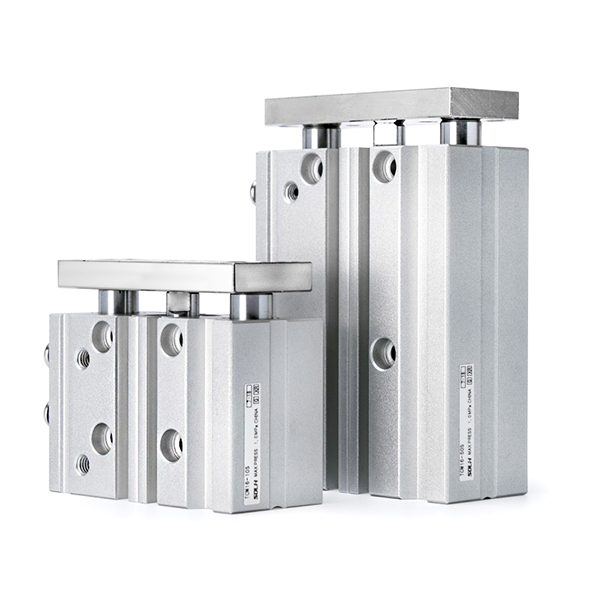

Seri SOLH TC minangka silinder rod guide triaxial kinerja dhuwur sing nganggo rod guide dual terpadu + struktur rod piston tengah. Ditampilake kanthi kaku ultra-dhuwur, kemampuan anti-torsion sing apik, resistensi beban lateral sing kuwat lan akurasi posisi sing tepat, seri iki kalebu kisaran bolongan lengkap saka φ6mm nganti φ100mm, kalebu rong model inti: TCL precision ball bearing type lan TCM heavy-duty slide bearing type. Iki digunakake digunakake kanggo stasiun terjemahan sing kompak, ngangkat, mandheg lan tepat, dadi pengganti gulung sing sampurna kanggo seri SMC MGP ing skenario otomatisasi standar.
• Struktur Triaxial Kaku Ultra-High: Dilengkapi loro rod panuntun baja prewangan dhuwur-kekuatan lan siji rod piston tengah, struktur triaxial terpadu menehi luwih saka kaping pindho resistance torsi lan kapasitas mbukak tambahan saka silinder biasa. Kanthi efektif nyegah mlengkung lan ngimbangi, adaptasi karo beban eksentrik lan kahanan kerja dampak transversal kanthi stabilitas sing luar biasa.
• Konfigurasi Dual Bearing kanggo Skenario Lengkap
￮ TCL (Bantalan Bola): Gesekan ultra-kurang, stroke ultra-lancar lan operasi frekuensi dhuwur sing stabil, becik kanggo presisi jacking, muter kacepetan dhuwur lan syarat gerakan gesekan rendah.
￮ TCM (Slide Bearing): Ngadopsi kuningan alloy sliding bushing, fitur resistance nyandhang banget, impact resistance lan toleransi mbukak lateral, sampurna cocok kanggo heavy-load, bledug lan kahanan kerja rem.
• Desain Tipis & Kompak Integrasi: Unit nyopir lan unit panuntun banget Integrasi kanggo nyilikake papan instalasi sakabèhé. Inlet udara ganda ing permukaan ndhuwur lan sisih ndhukung tata letak pipa fleksibel, adaptasi karo macem-macem arah pipa ing situs lan struktur peralatan sing kompak.
• Posisi Baleni Presisi Tinggi: bolongan posisi Precision dilindhungi undhang-undhang ing basa, mburi mburi pasuryan lan mbenakake piring kanggo mesthekake Ultra-dhuwur akurasi posisi baleni. Alur saklar magnetik papat sisih ndhukung instalasi switch multi-arah, nyadari deteksi posisi stroke sing fleksibel lan lengkap.
• Konfigurasi Premium Standar: Dibangun ing ring Magnetik (standar S magnet), dual-mburi buffer karet lan lenga-free desain pangopènan, tundhuk karo standar operasi workshop resik. Desain tumindak kaping pindho kanthi stroke standar saka 5mm nganti 500mm nyakup meh kabeh stroke nyopir otomatisasi konvensional.

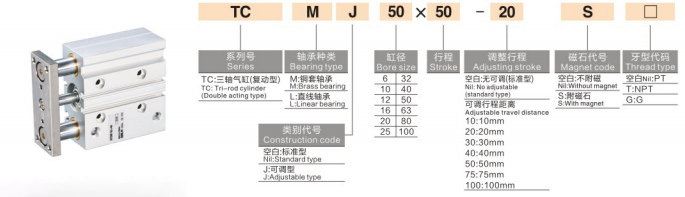

Tuladha Model: TCM20-50S | TCL16-30J-20S-T
|
Segmen Kode |
Makna Spesifikasi |
|
TC |
Kode Series: Double-tumindak Triaxial Guide Rod Cylinder |
|
M / L |
Jenis bantalan: M = TCM bantalan geser kuningan; L = bantalan bola presisi TCL |
|
J |
Tipe stroke sing bisa diatur (ora ana tandha = jinis stroke tetep standar) |
|
6~100 |
Ukuran Bor (mm): φ6/10/12/16/20/25/32/40/50/63/80/100 |
|
5~500 |
Stroke Standar (mm): 5/10/20/30/40/50/75/100~500 |
|
0~50 (jinis J) |
Jangkauan stroke sing bisa diatur (eksklusif kanggo jinis J, penyesuaian maksimal 50mm) |
|
S |
Magnet dilengkapi (built-in magnetic ring, konfigurasi standar) |
|
-T |
Pilihan tahan suhu dhuwur: suhu kerja -20 ℃ ~ 120 ℃ |
Tuladha Referensi Urutan Standar
• TCM25-75S: bolongan 25mm, stroke 75mm, jinis bantalan geser kanthi magnet sing dibangun
• TCL20-50J-20S: 20mm bore, 50mm standar stroke, 20mm adjustable stroke, ball bearing precision type with magnet
• TCM32-100S-T: bolongan 32mm, stroke 100mm, jinis bantalan geser kanthi tahan suhu dhuwur
(Kondisi tes standar: 20 ℃ suhu normal, tekanan 0.5MPa)
1. Parameter Kinerja Umum
• Mode operasi: Gerak bola-bali tumindak kaping pindho
• Rentang Tekanan Kerja: 0,1 ~ 1,0MPa; Bukti Tekanan: 1.5MPa
• Suhu sekitar: -20 ℃ ~ 70 ℃ (lingkungan konvensional bebas es); -20 ℃ ~ 120 ℃ (-T versi suhu dhuwur)
• Kacepetan Operasi Piston: 50 ~ 500mm / s (φ6 ~ 63 bolongan cilik & medium); 50~400mm/s (φ80/100 bolongan gedhe)
• Mode Buffer: Buffer karet dual-end standar; buffer bantalan udara opsional kanggo skenario sing duwe pengaruh dhuwur
• Mode Lubrication: Operasi tanpa pangopènan tanpa minyak, cocok kanggo lingkungan industri sing resik
2. Data Thrust Teoritis (@0,5MPa, Unit: N)
|
Ukuran Bor (mm) |
Daya Teoretis (N) |
|
6 |
14 |
|
10 |
39 |
|
12 |
57 |
|
16 |
101 |
|
20 |
157 |
|
25 |
245 |
|
32 |
402 |
|
40 |
628 |
|
50 |
981 |
|
63 |
1559 |
|
80 |
2513 |
|
100 |
3927 |
3. Data Bobot Produk (Stroke 50mm, Unit: kg)
|
Ukuran Bor (mm) |
Bobot TCM (kg) |
Bobot TCL (kg) |
|
6 |
0.08 |
0.09 |
|
10 |
0.15 |
0.16 |
|
12 |
0.20 |
0.21 |
|
16 |
0.30 |
0.32 |
|
20 |
0.45 |
0.47 |
|
25 |
0.70 |
0.72 |
|
32 |
1.10 |
1.15 |
|
40 |
1.70 |
1.75 |
|
50 |
2.60 |
2.65 |
|
63 |
3.90 |
4.00 |
|
80 |
6.60 |
6.70 |
|
100 |
10.30 |
10.50 |
|
Item Perbandingan |
TCL (Bantalan Bola) |
TCM (Slide Bearing) |
|
Tipe Bearing |
Presisi dhuwur bantalan bal linear |
Bantalan geser paduan kuningan |
|
Kapasitas Beban Lateral |
Sedheng (ngutamakake gerakan lancar) |
Kuat (utamakake resistensi impact) |
|
Karakteristik gerak |
Gesekan ultra-rendah, stroke lancar, siklus frekuensi dhuwur sing stabil |
resistance nyandhang banget, operasi stabil, toleransi mbukak radial kuwat |
|
Skenario sing ditrapake |
Jacking presisi, gerakan reciprocating kacepetan dhuwur, stasiun sing dibutuhake gesekan sing sithik |
Beban abot, lingkungan bledug, rem lan kahanan kerja dampak transversal |
|
Tingkat Biaya |
Premium |
Irit |
1. Fleksibel Multi-Mount Design
• Langsung Body Mounting: bolongan meneng Reserved ing ngisor, sisih lan mburi pasuryan kanggo mbenakake langsung tanpa krenjang ekstra dibutuhake, mbisakake Déwan cepet lan disassembly kanggo instalasi ing situs.
• Aksesoris Tambahan Opsional: Aksesoris pemasangan Flange (F) lan foot bracket (L) kasedhiya, ndhukung tata letak horisontal lan vertikal sing fleksibel kanggo adaptasi karo macem-macem desain struktural peralatan.
2. Aplikasi Industri Inti
• Otomasi Line Conveyor: Workpiece mandeg, ngangkat materi lan pallet positioning; resistance impact kuwat lan kinerja anti-offset mesthekake ngirim stabil lan matesi operasi.
• 3C Pangolahan Presisi Elektronik: Penanganan PCB, posisi crimping terminal lan terjemahan workpiece entheng; akurasi anti-rotasi dhuwur njamin perakitan tliti nol-deflection lan Processing.
• Mesin Packaging: Material baffle driving, silo gate switching lan material pushing jarak cendhak; awak kompak sampurna adapts kanggo tata letak peralatan packaging Highly terpadu.
• Otomasi Industri Umum: Jig ngangkat, bagean ejeksi lan nyopir beban eksentrik; nyawiji cilinder lan fungsi guide kanggo ngganti cilinder pamisah tradisional + kombinasi rod guide, simplifying struktur peralatan lan ngurangi biaya.
|
Item Perbandingan |
SOLH TC Series |
SMC MGP Series |
|
Range Cakupan Bore |
φ6~100mm (mikro lengkap & kisaran standar) |
φ12 ~ 100mm (mung bore standar) |
|
Konfigurasi Bearing |
bantalan bola TCL / bantalan geser TCM |
bantalan bola MGPL / bantalan geser MGPM |
|
Akurasi Non-Rotasi |
± 0,05 ° ~ ± 0,10 ° |
± 0,08 ° ~ ± 0,15 ° |
|
Kapasitas Beban Lateral |
Kuwat (2 kaping luwih dhuwur tinimbang silinder biasa) |
Sedheng |
|
Kinerja Biaya |
Kinerja biaya dhuwur |
Rega pasar sing luwih dhuwur |
|
Kompatibilitas Panggantos |
100% panggantos langsung drop-in |
Model benchmark standar |
1. Pilihan Ukuran Bore: Ngitung dorongan sing dibutuhake miturut beban kerja sing nyata; pilih ukuran bolongan kanthi dorong teoretis ≥ beban aktual × 1,5, cadangan margin safety 50% kanggo ngindhari operasi kakehan.
2. Pilihan Tipe Bearing: Pilih bantalan bal TCL kanggo posisi presisi lan skenario muter lancar frekuensi dhuwur; pilih bantalan geser TCM kanggo kahanan kerja sing abot, bledug lan dhuwur.
3. Pilihan Konfigurasi Fungsional
￮ Permintaan penyesuaian sing apik stroke: Pilih stroke sing bisa diatur jinis J (rentang sing bisa diatur 0 ~ 50mm)
￮ Panjaluk deteksi posisi: Pilih konfigurasi magnet S + saklar magnetik multi arah (bisa diinstal papat sisih)
￮ Lingkungan kerja suhu dhuwur: Pilih -T pilihan tahan suhu dhuwur (-20 ℃ ~ 120 ℃)
SOLH TC seri triaxial guide rod silinder nyawiji dhuwur rigidity, super lateral load resistance lan dhuwur-tliti kinerja anti-rotasi, karo dual opsi prewangan lan stroke luwes & fungsi opsional suhu dhuwur, porsi minangka panggantos langsung paling biaya-efektif kanggo seri SMC MGP kanggo full-scene automation ngangkat, mandeg lan posisi nyopir.
