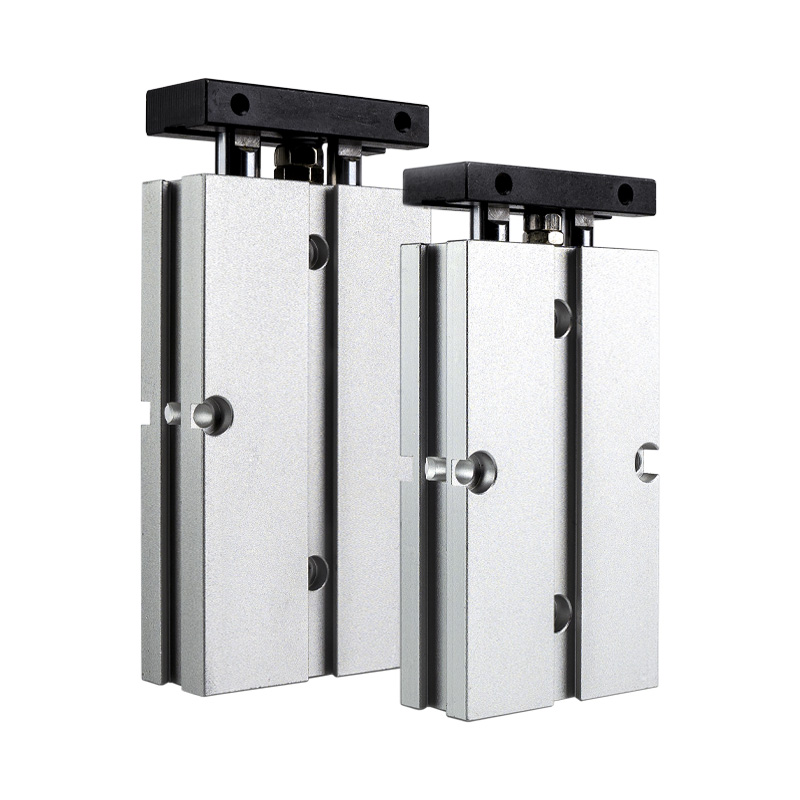

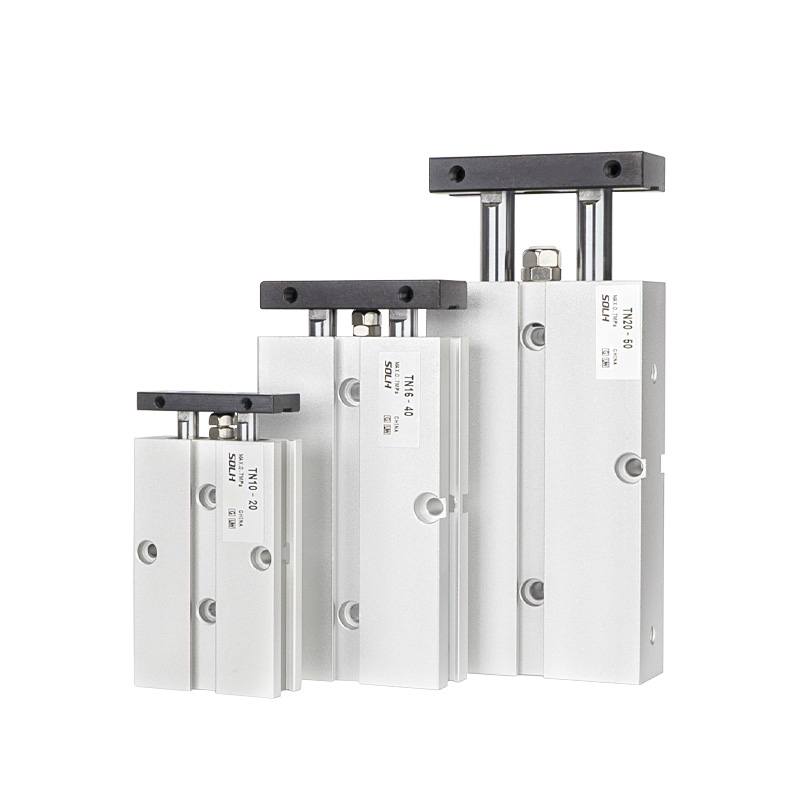

TN Series Dual Rod Cylinder

TN Series Twin Shaft Cylinder | Kompak Low-Cost Double Rod Pneumatic Cylinder

Merk: SOLH dening Richge Technology

Gambaran Umum Produk & Struktur Inti

     Seri SOLH TN minangka silinder poros kembar kompak sing larang regane kanthi struktur rod dobel piston siji lan panuntun bantalan geser. Dirancang kanggo instalasi ngirit papan lan pemasangan serbaguna, dilengkapi dering magnetik standar lan buffer stroke sing bisa diatur. Kanthi akurasi anti-rotasi ± 0.2 ° lan kinerja anti-defleksi sing apik banget, silinder TN digunakake digunakake ing skenario otomatisasi ringan kalebu posisi presisi, tekanan benda kerja, pamblokiran materi lan transfer linear, nyedhiyakake universalitas sing luar biasa lan keuntungan biaya kanggo stasiun otomatis standar.

1. Kaluwihan Struktural Inti

• Operasi Sinkron Rod Twin Stabil: Ngadopsi siji-piston lan pindho konfigurasi rod krom hard podo karo lengkap ngusapake bushing. Struktur sinkron dual-rod kanthi efektif nolak torsi lan ayunan, entuk kinerja anti-defleksi sing dipercaya kanthi toleransi rotasi ± 0,2 ° kanggo tugas nuntun beban entheng.

• Luwes Buffer & Stroke Fine-Tuning: Dilengkapi pad anti-tabrakan karet ngarep sing bisa diatur kanggo tuning stroke sing tepat lan buffering alus; cocog karo buffer mburi tetep kanggo nyuda impact operasi lan gangguan, mesthekake gerakan reciprocating stabil.

• Space-Ngirit 3-Sisi Mounting: Desain awak sing dipasang ndhukung instalasi fleksibel saka arah ngisor, ndhuwur lan sisih. grooves sisih Reserved ngidini langsung Magnetik ngalih soyo tambah tanpa krenjang tambahan, ngoptimalake panggunaan papan peralatan.

• Konfigurasi Magnetik Standar: Dibangun ing ring Magnetik (S suffix) dilengkapi minangka standar kanggo kabeh model seri TN karo versi non-magnetik kasedhiya, mbisakake trep deteksi posisi stroke kanggo aplikasi otomatis universal.

2. Diferensiasi Produk Inti (Referensi Pemilihan Kunci)

• Seri TN vs TR: TN nganggo standar perusahaan kanthi ukuran sing luwih kompak, biaya murah lan ora ana pilihan bolongan φ6; TR nderek standar industri JIS kanthi kaku sing luwih dhuwur, tahan beban abot lan ukuran bolongan lengkap kalebu φ6.

• TN vs CXS / CXSJ Series: TN fitur struktur siji-piston karo output tikaman siji standar, luwih terjangkau lan spasi-ngirit; CXS lan CXSJ nganggo desain dual-piston kanthi output dobel dobel lan kinerja kacepetan dhuwur sing unggul, cocok kanggo skenario sing abot lan presisi dhuwur.

Klasifikasi Subseri Inti (Tipe Batang)

Seri TN nyakup rong jinis rod utama kanggo nyukupi operasi siji-mburi lan panjaluk gerak liwat-jinis bilateral kanggo macem-macem stasiun otomatisasi beban ringan.

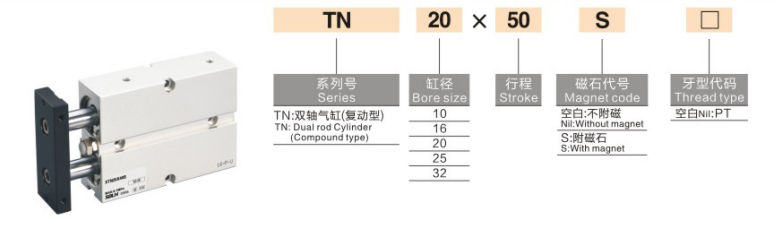

Aturan Penamaan Model Lengkap

Tuladha Model: TN20×50S

1. Naming Kode Definition

1. Kode Seri: TN (single-end rod) / TNW (double through rod)

2. Ukuran Bore: 10 / 16 / 20 / 25 / 32mm (φ6 bore ora kasedhiya, beda karo seri TR)

3. Stroke Standar: 5/10/15/20/25/30/40/50/60/75/80/100/125/150/175/200mm (stroke maks: 200mm)

4. Konfigurasi Ring Magnetik: S (dering magnetik standar, konfigurasi wajib, ora ana versi non-magnetik)

5. Tipe Utas: Utas PT (Rc) standar; Utas G opsional (sufiks G) / Utas NPT (sufiks T)

6. Ngalih Magnetik: Opsional CS1-J, CS1-G, D-M9B lan model liyane, langsung diinstal ing sisih dilindhungi undhang-undhang grooves

Parameter Teknis Standar Umum

(Kondisi tes standar: 20 ℃ suhu normal, hawa garing)

• Mode operasi: Double-acting single-piston driving

• Rentang Tekanan Kerja: 0.15 ~ 1.0MPa

• Tekanan Bukti: 1,5 MPa

• Suhu sekitar: -20 ℃ ~ 70 ℃ (lingkungan bebas es)

• Kacepetan operasi: 30~500mm/s

• Akurasi Anti-Rotasi: ± 0,2° (presisi penuntun beban ringan stabil)

• Mode Buffer: Pad anti tabrakan karet sing bisa diatur ngarep + buffer karet tetep mburi (ora ana pilihan buffer udara)

• Ukuran Piping Port

￮ φ10: M5×0.8

￮ φ16/20/25/32: PT1/8 (Rc1/8)

• Metode Pemasangan: Instalasi awak semat + pemasangan 3 sisi (ngisor / ndhuwur / sisih), desain ultra-spasi

Data Tegangan & Tegangan Teoretis (@0.5MPa, Unit: N)

Struktur piston tunggal kanthi output dorong tunggal standar, hemat biaya kanggo skenario beban ringan konvensional

Pandhuan Pilihan Cepet

1. Anggaran & Pilihan Spasi: Pilih seri TN kanggo ruang ultra-kompak lan panjaluk cahya sing murah; pilih seri TR kanggo standar JIS, operasi abot lan φ6 syarat bolongan.

2. Pilihan Thrust & Performance: Nganggo CXS / CXSJ silinder dual-piston kanggo output tikaman pindho lan skenario Pick-lan-panggonan-kacepetan dhuwur; pilih TN / TR silinder piston siji yen standar siji tikaman meets panjaluk apa.

3. Pilihan Tipe Rod: Pilih standar TN single-end rod kanggo operasi siji-arah conventional; pilih TNW pindho liwat rod kanggo soyo tambah bilateral lan gerakan sinkron bidirectional.

4. Cathetan Konfigurasi Magnetik: Kabeh silinder seri TN dilengkapi S ring Magnetik minangka standar (konfigurasi prentah), ora pilihan ekstra dibutuhake.
