TWQ Series Tetep Dhuwur Stopper Cylinder | Silinder Stop Cahya Kompak & Sedheng

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Fitur Struktural Inti

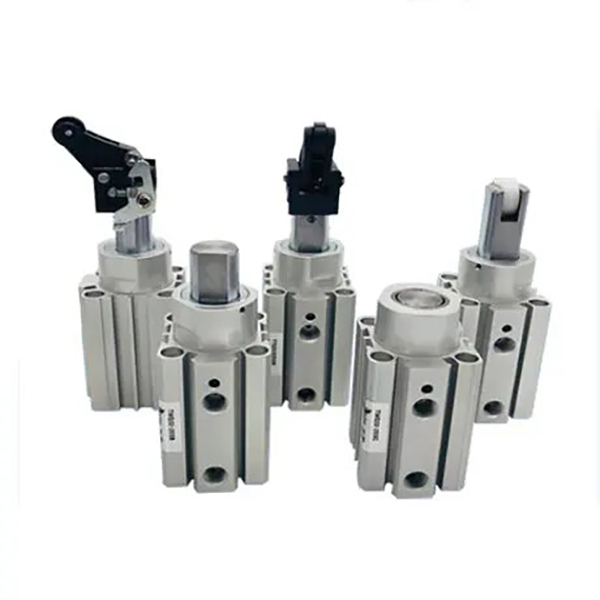

     Seri SOLH TWQ minangka silinder stopper dhuwur sing dipasang sing dioptimalake kanggo garis conveyor otomatis sing entheng lan medium. Iki nduweni struktur awak sing kompak, papat jinis ujung rod opsional, kasedhiyan buffer hidrolik lan fungsi ngunci diri mekanik opsional. Cocog kanggo pallet 10–150kg lan mandeg perkakas, watesan stasiun lan posisi transfer, silinder TWQ dadi solusi standar kinerja dhuwur kanggo skenario otomatisasi ringan lan medium.

 1.1 Desain Dhuwur Pemasangan Tetep

     Badan sing dhuwur tetep terpadu njamin instalasi sing cepet lan langsung kanthi akurasi posisi sing bola-bali dhuwur. Iku cocog banget karo tata letak stasiun conveyor standar, ngilangi prosedur pangaturan dhuwur lan ningkatake efisiensi panyebaran ing situs.

 1.2 Sekawan Jinis Rod End Versatile (Kauntungan Inti)

     • B Tipe Flat Rod: Struktur rod piston datar anti-rotasi nyedhiyakake kinerja mandeg sing stabil lan resistensi beban eksentrik sing kuwat, njaga posisi sing akurat ing kahanan gaya lateral.

     • C. Jenis Batang Bulat: Rod piston bunder padhet sing kandel kanthi resistensi dampak sing ditingkatake, dirancang khusus kanggo kahanan kerja kanthi gaya lateral sing gedhe lan syarat posisi perkakas sing tepat.

     • R Roller Lever Tipe: Struktur kontak lever + rolling nyilikake impact mandeg kanthi gerakan rolling Gamelan, becik kanggo operasi line conveyor terus-terusan kacepetan dhuwur.

     • K Luwes Buffer Lever Tipe: Buffer hydraulic luwes dibangun ing ngidini imbuhan resistance damping free kanggo ngganti menyang workpieces saka bobot beda lan kacepetan ngatur, entuk efek mandeg alus optimal kanggo kahanan kerja variabel.

  1.3 Fungsi Self-Locking Opsional (Versi R/K)

     Versi tuas rol lan buffer ndhukung struktur ngunci diri mekanik opsional. Sawise impact workpiece mandheg, silinder kanthi otomatis ngunci lengen tuas kanggo nyegah mbalek lan mbalikke meksa nindakake perkara, èfèktif mbusak pamindahan workpiece lan nemen Ngapikake stabilitas lan konsistensi stasiun conveyor.

 1.4 Ukuran Kompak & Struktur Awet

     Awak silinder nganggo perawatan anodizing hard nalika rod piston fitur hard chrome plating, nyediakake resistance nyandhang banget lan impact resistance. Operasi bebas lenga standar cocog karo lingkungan produksi sing resik lan skenario tahan cipratan las. Grooves sensor Reserved ing papat sisih ngidini instalasi ngalih Magnetik tanpa gangguan struktural kanggo tata letak fleksibel.

  1.5 Mode operasi macem-macem

     Mode standar tumindak pindho opsional lan mode siji-akting (spring extend / spring retract) kalebu muter otomatis, proteksi safety mateni lan panjaluk mandheg sauntara, cocog karo macem-macem logika kontrol industri.

2. Aturan Penamaan Model Lengkap & Tuladha Urutan

  1. Tuladha Model Khas: TWQ32-20SB, TWQ50-30RK-F

 2. Tuladha Tatanan Standar

     • Model Flat Rod Standar: TWQ32-20SB (φ32 bore, 20mm stroke, flat column rod end, rubber buffer)

     • Self-Ngunci Model Buffer luwes: TWQ50-30RK-F (φ50 bore, 30mm stroke, adjustable hydraulic buffer lever, kanthi fungsi self-locking)

3. Parameter Teknis Umum (20 ℃, Kondisi Standar 0,5MPa)

  3.1 Spesifikasi dhasar

     • Mode operasi: Double-acting, single-acting (spring extend / spring retract)

     • Rentang Tekanan Kerja: 0,05~1,0MPa; Bukti Tekanan: 1.5MPa

     • Suhu sekitar: -10 ℃ ~ 60 ℃ (lingkungan bebas es)

     • Konfigurasi buffer: S = Dual-end karet buffer; K = buffer hidrolik sing bisa diatur + buffer karet dual-end

     • Mode Lubrication: Operasi bebas lenga

     • Cara Instalasi: Pemasangan flange dhuwur tetep standar

 3.2 Kombinasi Bore & Stroke Standar

  3.3 Gaya Mandeg Teoritis (Unit: N @0.5MPa)

  3.4 Bobot Produk (Satuan: kg @ Stroke Standar)

4. Konfigurasi Inti & Pedoman Pilihan

  4.1 Pamilihan Jinis Rod End

     • Tipe Kolom Datar B (Disaranake): Anti-rotasi lan desain stabilitas dhuwur, cocok kanggo beban entheng (10-80kg) lan operasi kacepetan kurang (≤0.3m / s) tanpa impact lateral ketok.

     • C Tipe Kolom Bulat: Struktur rod sing kandel kanthi resistensi dampak sing kuat, cocog kanggo skenario posisi alat kanthi gaya lateral sing gedhe.

     • R Roller Lever Tipe: Low-impact lan kinerja rolling Gamelan, sampurna kanggo dhuwur-kacepetan (≤0.5m / s) lan cahya-medium mbukak (30-100kg) garis conveyor.

     • K Luwes Buffer Lever Tipe: Redaman sing bisa dicocogake lan resistance impact unggul, dirancang kanggo beban medium (50-150kg), wiwitan-mandeg frekuensi dhuwur lan kahanan kerja kacepetan ora stabil.

  4.2 Pilihan Fungsi Self-Locking

     • F Tipe Self-Locking (Disaranake kanggo Garis Otomatis): Kasedhiya mung kanggo R/K versi tuas. Nyegah rebound workpiece lan pamindahan stasiun, nemen nambah stabilitas operasi terus-terusan saka baris otomatis.

     • Tipe Non-Locking: Solusi biaya-efektif kanggo skenario karo impact mbalikke suntingan lan operasi reset manual, ora dianjurake kanggo baris produksi kanthi otomatis.

  4.3 Pilihan Mode Operasi

     • Lakon kaping pindho: Pasukan mandeg maksimal kanthi aksi sing bisa dikontrol bidirectional, cocok kanggo skenario kontrol frekuensi dhuwur lan otomatis.

     • Akting Tunggal (Spring Extend): Kanthi otomatis ngluwihi kanggo mungkasi workpieces sawise mati daya, prioritizing safety kanggo stasiun mbebayani lan aplikasi pangayoman mateni daya.

     • Akting Tunggal (Spring Retract): Mandheg karo sumber udhara lan diluncurake kanthi otomatis nalika dipateni, diadaptasi kanggo garis conveyor sing biasane mbukak lan tugas mandheg sauntara.

5. Skenario Aplikasi Khas

     • Jalur Konveyor Cahya & Sedheng: Ditrapake kanggo mandeg, matesi lan nransfer posisi palet 10–150kg lan piring perkakas ing industri elektronik, peralatan omah lan panganan.

     • Dhuwur-Speed ​​Material Handling Lines: Struktur tuas R/K njamin mandeg nol-impact Gamelan kanggo beban dhuwur-kacepetan dhuwur (≤0.5m / s) workpieces ing roller lan sabuk conveyor.

     • Stasiun Peralatan Otomatis: Awak kompak kanggo instalasi gampang, digunakake digunakake kanggo alat mesin loading / unloading watesan, posisi stasiun perakitan lan stasiun inspeksi mandeg.

     • Jalur Kemasan & Logistik: Becik kanggo karton lan kothak materi mandeg, pamblokiran stasiun diverging lan numpuk posisi, nampilaken kinerja biaya dhuwur lan kurang pangopènan.

6. TWQ vs TWH / TWM Series Comparison cepet

7. 3-Langkah Pandhuan Pilihan cepet

     1. Pilihan Ukuran Bore: Pilih bore miturut bobot workpiece kanthi faktor safety 200% (gaya mandeg teoritis ≥ beban aktual × 2). Pilih φ25/φ32 kanggo beban ngisor 80kg; pilih φ40/φ50 kanggo beban 80–150kg.

     2. Rod End & pilihan buffer: Nganggo B rod warata + S karet buffer kanggo skenario-kacepetan kurang cahya mbukak; pilih jinis roller R kanggo garis mbukak cahya kacepetan dhuwur; pilih K jinis buffer luwes kanggo kahanan kerja medium-load lan frekuensi dhuwur.

     3. Pilihan Konfigurasi Fungsional: Nglengkapi F self-locking kanggo jalur produksi otomatis; pilih mode tumindak kaping pindho kanggo kontrol siklik frekuensi dhuwur; nganggo mode ekstensi spring single-acting kanggo stasiun proteksi prioritas safety lan mateni.

Ringkesan Siji Kalimat

     Silinder stopper dhuwur tetep SOLH TWQ nduweni desain sing kompak, kompatibilitas multi-rod lan fungsi buffer ngunci mandiri & luwes opsional, nyedhiyakake solusi stopper kanthi biaya dhuwur, stabil lan fleksibel kanggo sistem konveyor otomatis 10–150kg lan medium-tugas.
