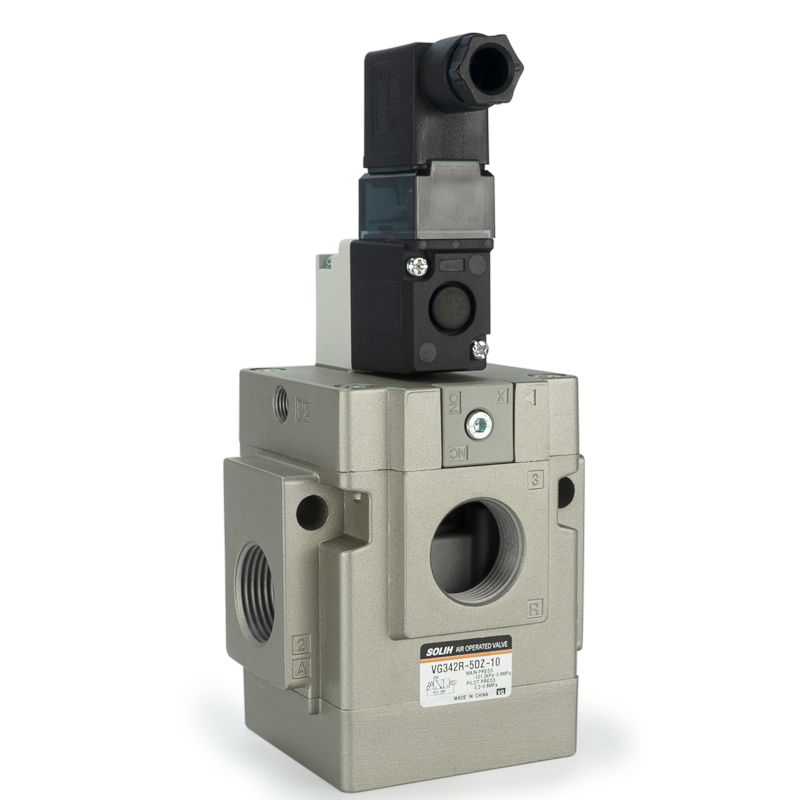

VG342 Series 3-Way Pilot Dioperasikake Poppet Solenoid Valve | Vakum Aliran Tinggi & Katup Kontrol Pneumatik

Brand: SOLH dening Richge Technology | Dhuwur Aliran Low-Power 3-Port Pneumatic Solenoid Valve

1. Ringkesan Produk

     Seri SOLH VG342 yaiku aaliran dhuwur 3-way pilot-dilakokno poppet jinis tutup solenoid, dirancang kanthi profesional kanggo kontrol cairan udara, vakum lan tekanan rendah ing sistem pneumatik standar. Nampilake elastomer sealing, operasi tanpa pelumasan, konsumsi daya ultra-rendah lan kemampuan adaptasi tekanan sing amba, ndhukung switch fleksibel ing antarane mode sing biasane ditutup (NC), biasane mbukak (NO) lan mode pilot eksternal liwat penggantian tutup sing gampang. Kanthi kapasitas aliran gedhe, respon cepet lan kinerja siklus frekuensi dhuwur, serves minangka katup kontrol inti universal lan efisien kanggo sistem vakum, aktuator pneumatik bolongan gedhe lan peralatan pneumatik multi-circuit manifold.

2. Fitur Produk Inti

     • Struktur Poppet Profesional & Sealing sing Bisa Dipercaya: Ngadopsi desain poppet sing dioperasikake pilot 3-port kanthi struktur pengedap elastomer elastisitas dhuwur, njamin kebocoran nol, pemotongan sing ketat lan operasi siklik jangka panjang sing stabil.

     • Wide Sedheng & Tekanan Adaptasi: Cocog kanggo udara tekan lan lingkungan vakum. Mode pilot internal ndhukung 0.2 ~ 0.9MPa, nalika mode pilot eksternal kalebuvakum lengkap -101.2kPa kanggo 0.9MPa, adaptasi karo macem-macem kahanan kerja tekanan rendah lan vakum.

     • Lubrication-Free & Pangopènan Kurang: Desain struktur internal sing dioptimalake ngilangi kabutuhan pelumasan minyak, nyuda biaya pangopènan saben dina lan ngindhari polusi medium, cocog kanggo skenario industri sing resik.

     • Mode Konsumsi Daya Ganda & Ngirit Energi: Daya DC standar mung 4W; daya kurang lan long-term energized jinis entukKonsumsi daya ultra-rendah 1.8W, kanthi efektif nyuda konsumsi energi operasi peralatan.

     • Kinerja Aliran Gedhe Superior: Nilai C aliran efektif maksimal tekan 38 dm³/(s·bar) lan nilai Cv nganti 9,8. Ndhukung macem-macem spesifikasi kaliber kanthi area bagean sing efektif nganti 210mm², nyukupi panjaluk ventilasi kanthi cepet saka komponen pneumatik sing gedhe.

     • Fleksibel Fungsional Switching: Fungsi katup bisa bebas diowahi antarane NC (biasane ditutup), NO (biasane mbukak) lan mode pilot external mung dening ngganti tutup ndhuwur, éling multi-tujuan siji tutup lan ngurangi biaya persediaan model.

     • Aplikasi Multi-Fungsional: Bisa digunakake minangka katup kontrol on-off konvensional, uga katup pilihan lan katup distribusi ing konfigurasi pilot eksternal, kanthi kompatibilitas pemandangan sing dhuwur banget.

3. Spesifikasi Teknis Lengkap

4. Spesifikasi Listrik

 4.1 Tegangan Rated

     • Tegangan AC: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • Tegangan DC: 12V, 24V

  4.2 Konsumsi Daya

     • Standar DC: 4w

     • Daya Sedheng (Tipe Y): 1,8w

     • Daya Jangka Panjang (Tipe E): 1,8w

     • AC: Inrush 12.7VA / Nyekeli 7.6VA

  4.3 Metode Wiring

     • Tipe G: Kabel stopkontak langsung

     • Tipe D: Jinis soket DIN (opsional kanthi lampu indikator / proteksi overvoltage)

5. Aturan Coding Model & Interpretasi

  Tuladha Model Khas: VG342-04G-1A

     • VG342: Kode seri kanggo katup solenoid poppet sing dioperasikake pilot aliran dhuwur 3 arah

     • Kode Ukuran Port: 04=1/2", 06=3/4", 10=1"

     • Tipe Wiring: G = stopkontak langsung, D = soket DIN

     • Kode voltase: 1=AC100V, 4=AC220V, 6=DC24V

     • Mode Sirkuit: A=Normally Closed (NC), B=Normally Open (NO), R=External Pilot

6. Skenario Aplikasi Khas

     • Kontrol Sistem Vakum: Sampurna kanggo cangkir nyedhot vakum, generator vakum lan nyekeli vakum otomatis & sirkuit release.

     • Aktuator Pneumatik Aliran Gedhe: Dicocogake karo silinder bolongan gedhe lan grippers pneumatik kanggo mujudaken tumindak pneumatik cepet lan kuat.

     • Sirkuit Cairan Tekanan Rendah & Mikro: Kontrol stabil kanggo pneumatik tekanan rendah lan sistem pengantar cairan tekanan mikro.

     • Sistem Katup Manifold: Digunakake minangka tutup kontrol utama lan pilihan / katup distribusi kanggo multi-circuit sistem pneumatic terpadu.

     • Peralatan Ngirit Energi Frekuensi Dhuwur: Cocog kanggo peralatan otomatis sing mbutuhake tumindak on-off sing kerep lan operasi hemat energi kanthi energi jangka panjang.

Ringkesan Satu Kalimat

     Katup solenoid sing dioperasikake pilot 3 arah seri SOLH VG342 terintegrasialiran gedhe, kompatibilitas vakum, konsumsi daya kurang lan multi-mode fungsi switchable, minangka katup kontrol inti kanthi kinerja dhuwur, hemat energi lan serbaguna kanggo sistem vakum, sirkuit pneumatik aliran gedhe lan peralatan otomatis frekuensi dhuwur.
