VHK Series 2/2 & 3/2 Way Knob Manual Valve | Finger Rotary Valve Kompatibel karo SMC VHK Series

Merk: SOLH dening Richge Technology | Panggantos Full Interchangeable kanggo SMC VHK Original Series

1. Ringkesan Produk

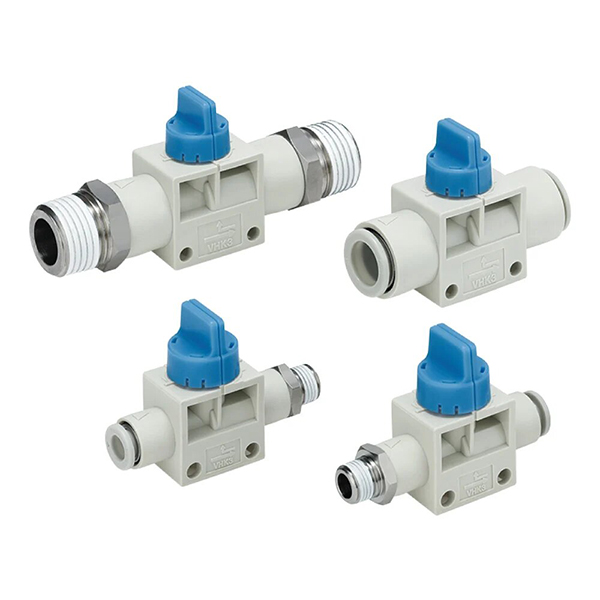

     Seri SOLH VHK minangka katup cut-off manual tipe knob mini sing dipérang dadiVHK2 2/2 cara lanVHK3 3/2 cara jinis. Iku nganggo 90 ° desain tombol rotary kanggo éling sirkuit pneumatik on-off kontrol. Model 3/2 way nduweni struktur knalpot sing didhelikake sing kanthi otomatis ngeculake tekanan sisa saka port A nalika ditutup, tanpa port exhaust R eksternal sing dibutuhake. Dirancang kanggo instalasi pipa langsung inline tanpa tambahan basa soyo tambah, serves minangka saklar manual becik kanggo tabung cabang pneumatik, katup relief meksa safety ing ngarepe klep solenoid, lan sirkuit vakum kontrol on-off. Seri lengkap kanthi dimensi lan fungsional kompatibel karo seri SMC VHK asli kanggo panggantos langsung sing bisa diganti.

  1.1 Identifikasi Inti & Logika Operasi

     • Knob Warna Marking: Tombol abu-abu kanggo jinis VHK2 2 arah; Tombol biru kanggo jinis VHK3 3 arah, entuk identifikasi cepet visual

     • Ngalih Logika: Counterclockwise 90 ° rotasi kanggo bukaan katup; Rotasi searah jarum jam 90 ° kanggo nutup tutup, kanthi indikasi status penunjuk tombol sing jelas

     • Struktur Sealing: Desain sealing katup poppet nyedhiyakake kinerja kedap udara sing apik banget kanthi bocor mikro sing sithik banget. Torsi operasi ultra-ringan (0.04~0.14N·m) ngidini rotasi driji lan ngoper gampang

2. Aturan Coding Model & Spesifikasi Antarmuka

     Logika Coding: VHK[2/3][A]-[Spesifikasi Port Ngarep]-[Spesifikasi Port Belakang]

  2.1 Definisi Model

     • VHK2: 2/2 way single cut-off type

     • VHK3: 3/2 cara cut-off + jinis relief tekanan residual

     • A Sufiks: Struktur kenop anti-gulung anyar (versi sing luwih apik); Ora A kanggo versi lawas standar

     • R Seselan: Awak tutup geni tahan geni

  2.2 Definisi Kode Tipe Port

     • Kode F: Port push-fit kanggo sambungan selang nilon PU

     • Kode S: Port Utas njaba kanggo sambungan pipa Utas

  2.3 Contoh Aplikasi Model:

     • VHK3A-08F-02S: 3/2 way upgrade anti-drop knob valve, P port φ8 push-fit, A port G1/4 utas eksternal

     • VHK2-06F-06F: Katup standar 2/2 arah, dual-port φ6 push-fit straight through type

  2.4 Dhaptar Spesifikasi Antarmuka Lengkap Seri Lengkap

3. Parameter Teknis Inti

4. Beda Fungsi Inti (Panduan Pemilihan Kunci)

 4.1 VHK2 2/2 Way (Knob Abu-abu)

     • Negara mbukak: P⇋A ditindakake kanthi lengkap kanggo pasokan udara sing stabil

     • Negara tertutup: P lan A bandar rampung Cut mati tanpa fungsi exhaust

     • Aplikasi inti: Pipa murni kontrol on-off, digunakake digunakake kanggo sirkuit vakum nyekeli lan sumber air switch utama

  4.2 VHK3 3/2 Way (Knob Biru)

     • Negara mbukak: P→A konduksi asupan udara kanggo operasi peralatan normal

     • Negara tertutup: P port ditutup, A port otomatis exhausts meksa residual liwat dibangun ing saluran didhelikake

     • Kaluwihan inti: Pengosongan gas sisa siji tombol sawise mati, ngilangi bebaya tekanan residual lan njamin pembongkaran katup sing aman lan pangopènan peralatan

5. Kaluwihan Inti Struktural

     • Papat Kombinasi Pipa Universal: Dhukungan F-F dual push-fit, S-S dual external thread, F-S P-push/A-thread, S-F P-thread/A-push mode sambungan, kanthi adaptasi kanggo macem-macem tata letak pipa ing situs

     • Braket Tetep Opsional: Dilengkapi krenjang mounting sworo seru kanggo panel opsional lan instalasi tetep kabinet, cara instalasi sing fleksibel

     • Nganyarke VHK-A Anti-Drop Structure: Desain anti-loosening knob sing dioptimalake, kanthi efektif nyegah tombol tiba nalika operasi bola-bali frekuensi dhuwur, ningkatake stabilitas layanan

     • Ukuran Mini Kompak: Desain awak Ultra-cilik, cocok kanggo palung kawat, celah peralatan sing sempit lan sirkuit pneumatik mikro sing kompak

     • Kinerja Sealing sing apik banget: Struktur sealing poppet presisi entuk kebocoran mikro ultra-rendah, njamin operasi kedap udara sing stabil

6. Bedane Pilihan: VHK Knob Valve vs HSV Hand Slide Valve

7. Skenario Aplikasi Khas

     • Solenoid Valve Ngarep Safety Pressure Relief: Sumber udara → VHK3 → katup solenoid. Katup 3-way kanthi otomatis ngeculake tekanan sisa ing mburi tutup nalika ditutup, nyadari disassembly aman lan pangopènan komponen pneumatik tanpa risiko tekanan.

     • Sirkuit Vakum Kontrol On-Off: Katup 2 arah VHK2 dipasang ing pipa vakum cangkir nyedhot, ngethok tekanan vakum kanthi stabil sawise mati kanggo njaga efek nyekel vakum lan ngindhari kegagalan bocor udara.

     • Tooling Micro Cylinder Branch Ngalih: Applied kanggo kontrol wiwitan-mandeg manual lokal sumber online silinder mikro, trep kanggo peralatan single debugging, pangopènan lan ngoper sirkuit sawijining.

Ringkesan Siji Kalimat

     Seri SOLH VHK minangka katup manual driji putar mini 90 ° sing kompatibel karo seri VHK asli SMC. Kanthi 2-way cut-off lan 3-way residual pressure relief fungsi dual, macem-macem thread / kombinasi antarmuka push-fit lan operasi ultra-ringan, iku mini manual switch tutup optimal kanggo sirkuit cabang pneumatik, kontrol pilot lan pangayoman safety sistem vakum.
