VSG-24 Kutub Embedded Pole Tipe VCB Breaker ing sirkuit Breaker 24kv

VSG-24 Kutub Embedded Pole Tipe VCB Breaker ing sirkuit Breaker 24kv

    Prinsip-prinsip kasebut luwih saka mbentuk basis sukses minangka bisnis ukuran pertengahan internasional kanggo Kabinet Distribasi Transformer, Kabinet Voltase Low Switchgear, telung ransformer telung ransform. Sampeyan bakal entuk balesan profesional sajrone 8 jam. Dipercaya, sampeyan ora bakal kelangan ati. Kita ngladeni masyarakat lan pangguna kanthi ide pangembangan industrialisasi. Amarga panyiapan kita, kita wis netep hubungan koperasi jangka panjang karo akeh perusahaan kanthi produk berkualitas tinggi, rega cukup lan layanan sing apik banget.

    Seri voltase voltase voltase voltase voltase voltage ing njero ruangan yaiku telung peralatan distribusi daya njero ruangan 50hz A.C 50hz A.C 50hz kanthi voltase sing dirating 24kv. Iki digunakake kanggo nglindhungi lan ngontrol peralatan listrik ing lapangan industri & Ming Enterprise, tanduran tenaga lan substasi.

Sirkuit konduktivitas konduktivitas sirkuit circuit jinis iki nggunakake cagak sing dipasang, dicocogake karo organisasi modular lan gagang panyimpenan energi terintegrasi. Tata letak sakabehe cukup, kanthi becik karo brevity lan saestu nyadari bebas saka pangopènan lan urip mekanik & listrik sing luwih suwe.

Breaker sirkuit jero ruangan mundur

    Pemecahan sirkuit vakum sing ditindhes ing njero ruangan cocog kanggo sistem listrik telung phase kanthi voltase sing dirating kanthi ukuran 12 ~ 24kV lan frekuensi 50 / 60Hz. Dheweke digunakake kanthi akeh ing tanduran tenaga, substasi, petrokmisi, metallurgy, manufaktur lan industri liyane, lsp. Bisa diinstal ing switchgear ing njero ruangan njero ruangan kayata kyn28 utawa jinis AMS.

    Breaker sirkuit digawe saka teknologi apg diwasa. Aplikasi saka buffer terminal VD4 njamin manawa ing njero ruangan luwih dipercaya ing lingkungan operasi apa wae. VD4 bisa ngrampungake syarat GB, DL, IEC, DIN, VDE lan standar negara industri liyane sing luwih maju.

Pemecahan sirkuit vakum utamane dumadi saka telung bagéan: Kamar Eksinguishing ARC Vacuum, Mekanisme Operating, Kurungan, lan komponen liyane.

1. FURSUISHING ARC Vactinguishing Chamber

   Miturut macem-macem jinis saklar, ana kamar pemancaran busur vakum vaker kanthi layar eksternal, kamar pemuda vakum vakum kanthi kursi magnet longitudinal perantara, lan kamar pemisahan gelas gelas gelas sing disegel. Struktur dhasar kaya ing ngisor iki:

1) cangkang insulasi airtight: Sistem insulasi airtargnight dumadi saka keramik, kaca utawa mesin mikrocrystalline, tutup mburi, lan pipa mburi stainless steel yaiku wadhah sing ditutup. Kanggo njamin airthightness, saliyane prosedur operasi sing ketat ing jinis panyegel, materi kasebut uga dibutuhake duwe ambegan cilik lan release gas internal.

2) Sistem konvilèk: Iki dumadi saka rod konvertive tetep, permukaan busur sing tetep, kontak tetep, kontak sing obah, permukaan busur sing obah, lan rod sing obah. Struktur kontak bisa dipérang dadi telung jinis: Hubungan cylindrical, permukaan sudhut mlengkung transversal karo lumahing aliran groove sudhut mlengkung kanthi bentuk spiral, lan kontak Magnetik longitudinal. Saiki, ruangan ekspekat busur busur busur ARC iki nganggo teknologi lapangan magnetik longitudinal, sing duwe kemampuan ekspresi busur sing kuwat lan stabil.

3) Sistem Shielding: Tutup Shielding minangka komponen sing penting ing ruangan eksping Arc vakum, lan ana macem-macem jinis tutup tongkat, kayata tutup tongkat utama, lan voltase persamaan tutup tongkat. Fungsi tutup tameng utama yaiku ing ngisor iki: ① Kanggo nyegah produk saka tembok jero cangkang jeruk sajrone proses busur, mula bisa nyuda kekuatan jeruk. ② Ningkatake keseragaman distribusi lapangan listrik ing ruangan Extinguishing Arc migunani kanggo nyuda kekuwatan lapangan sing bisa urip lan ningkatake energi Arc sing bisa migunani kanggo mulihake kekuatan dielektrik.

2. Mekanisme operasi

   Miturut macem-macem jinis breaker sirkuit, mekanisme operasi sing beda digunakake. Mekanisme Operasi Umum kalebu mekanisme operasi musim semi (vs1), mekanisme operasi magnet permanen, lan mekanisme operasi (VBD).

Bagean liyane: kendaraan sasis, kurung penebat, insulator, lsp.

Apa ciri pemecahan sirkuit vakum

(1) kapasitas bejat sing kuwat, nganti 50ka; Sawise patah, medium ing antarane retak kasebut cepet-cepet lan ora perlu ngganti medium.

(2) jarak pembukaan kontak cilik. Hubungi jarak break breurasi sirkuum 10KV yaiku udakara 10mm. Daya operasi sing dibutuhake yaiku sithik, tumindak cepet, mekanisme operasi bisa disederhanakake, lan urip layanan bisa ditambahi. Umumé, pangopènan ora dibutuhake udakara 20 taun.

(3) wektu sing ringkes extinguishing wektu, voltase busur rendah, energi busur rendah, kerugian kontak rendah, lan gangguan kaping pirang-pirang.

(4) Pandhuan Rod Mobile duwe inersia cilik lan cocog kanggo operasi sing asring.

(5) Nalika operasi saklar, swara tumindak kurang, sing cocog kanggo panggunaan urban.

(6) Media Extinguishing Arc utawa media insulasi ora nggunakake minyak, lan ora ana geni utawa bebaya jeblugan.

(7) Kepala kontak minangka struktur sing wis disegel, sing ora bakal nyuda kinerja amarga pengaruh kelembapan, bledug, lan gas sing mbebayani. Operasi sing bisa dipercaya lan kinerja sing stabil. Minangka komponen mandiri, ruangan Extinguishing Arc gampang diinstal lan debug.

(8) Sajrone layanan layanan pemecahan sirkuit vakum, bagean kontak ora mbutuhake perawatan lan pemeriksaan. Sanajan pangopènan lan pamriksa ditindakake, wektu sing dibutuhake banget cendhak.

(9) ARC kasebut dipateni ing wadhah sing ditutup, lan gas busur lan panas ora kapapar.

(10) dilengkapi macem-macem fungsi reclosing, cocog kanggo kabutuhan aplikasi distribusi jaringan

Kauntungan:

• Struktur sing gampang
• Adaptasi karo interpret vakum resistance ultra-resistance
• Optimasi adaptasi lan mekanisme operasi musim semi modular
• Cocog kanggo operasi sing asring
• Pangopènan gratis, urip layanan sing dawa
• Kinerja sing dipercaya banget

Info dhasar.

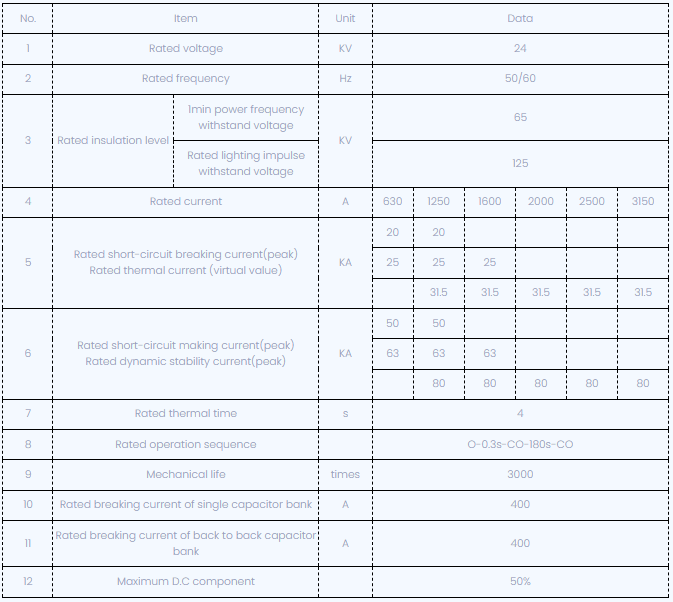

Paramèter teknis

Gambar teknis

Lingkungan layanan kanggo sirkuit voltase voltase voltage breaker (vcb)

a) Suhu udhara: suhu paling dhuwur: + 40ºC; Suhu paling murah: -25ºC

b) Kelembapan: Kelembapan rata-rata saben wulan yaiku 95%; Kelembapan rata-rata saben dina 90%.

c) Altitude: maksimal instalasi paling dhuwur: 2500m

d) Ora ana sing nistha udhara sing ora ana polah kanthi gas, uap, lsp.
