VZM500 (VZM5) Series 5/2-Way Mechanical Valve

VZM500 (VZM5) Seri 5/2-Way Mechanical Valve | Medium Flow Elastis Seal Pneumatic Control Valve

Brand: SOLH dening Richge Technology | SMC Kompatibel 5-Port Mechanical Actuated Pneumatic Valve

1. Ringkesan Produk

     Seri SOLH VZM5 (VZM500) yaiku akatup kontrol mekanik 5/2 arah ukuran medium kompatibel karo standar SMC. Ngadopsi struktur segel karet elastis sing andal, nduweni sealing stabil, respon cepet lan kinerja aliran medium sing apik banget kanthi nilai Cv nganti 0,6. Dilengkapi port Rc1 / 8 standar lan kepala aktuator opsional lengkap, ndhukung pemicu watesan mekanik, kontrol jog manual lan interlock sirkuit safety. Kanthi pemasangan kaki fleksibel lan instalasi terintegrasi manifold, daya tahan frekuensi dhuwur lan kemampuan adaptasi tekanan sing amba, dadi model utama standar kanggo sinkronisasi dual-silinder, switching sirkuit pneumatik lan kontrol watesan mekanik ing jalur produksi otomatis.

2. Spesifikasi Teknis Inti

3. Port Definition & Circuit Mode

  3.1 Mode 5/2 Arah Standar (Kontrol Ganda / Kontrol Mekanik)

     1(P) = Port sumber udara, 2(A) = Port output positif, 3(B) = Port output mbalikke, 4(EXH) = Port exhaust, 5(EXH) = Port exhaust. Nyadari ngoper bidirectional lan exhaust cepet saka aktuator pneumatik.

  3.2 Mode 5/3-Way Opsional (Posisi Tengah)

     Tipe tutup tengah opsional lan jinis relief tekanan tengah, kanthi pas adaptasi karo posisi pneumatik, njaga tekanan lan syarat kontrol stroke sing tepat.

  3.3 Spesifikasi Pilot Port

     Port pilot EXH nganggo benang M5 × 0.8. Versi pilot eksternal ndhukung kontrol sumber udara independen, cocok kanggo kontrol pneumatik terpusat lan skenario sing cocog karo aliran gedhe.

4. Full Series Actuator Kepala Pilihan

5. Aturan Coding Model & Model Umum

  5.1 Interpretasi Model (Contone: VZM550-01-08)

     • VZM550: Standar 5/2-way elastis seal katup mekanik dasar

     • Kode Port: 01=Rc1/8; N01=NPT1/8; F01=G1/8

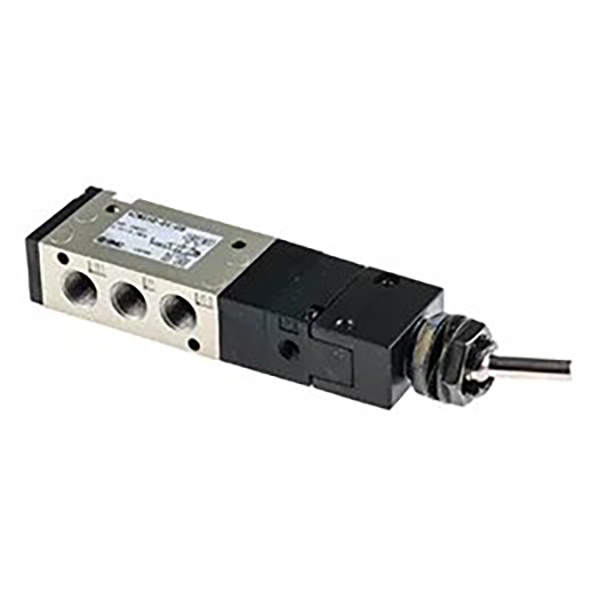

     • Kode Aktuator: 08=ngalih tuas; 01 = tuas rol; 30 = tekan tombol; 37 = nyolong-nyolong

     • Sufiks Opsional: -L= karo krenjang sikil; -3=5/3-jinis cara; P = jinis pilot eksternal

  5.2 Hot-Sade Model Standard

     • VZM550-01-01: 5/2-way, tuas rol dhasar, port Rc1/8, luwih disenengi kanggo skenario watesan mekanik umum

     • VZM550-01-30: 5/2-way, jinis tombol push, port Rc1/8, cocok kanggo jog lan debugging peralatan manual

     • VZM550-01-37: 5/2-way, push-pull type, Rc1/8 port, kanggo ngunci manual lan kontrol anti-misoperation

     • VZM550-01-02: 5/2-way, tuas rol searah, port Rc1/8, kontrol limit anti-rebound profesional

6. Kaluwihan Product inti

  6.1 Standar Sedheng Arus Gedhe

     Dilengkapi port Rc1 / 8 universal lan koefisien aliran Cv = 0.6, cocog karo sirkuit pneumatik aliran medium kanthi sampurna, nyadari tumindak sinkron sing stabil saka silinder dual lan sambungan sing dipercaya saka macem-macem aktuator.

  6.2 Dhuwur-stabilitas Elastis Sealing

     Ngadopsi struktur sealing elastis inti karet sing terintegrasi, nampilake bocor nol, nyekel tekanan stabil lan kacepetan respon cepet. Iki nyedhiyakake umur layanan sing dawa lan biaya pangopènan sing murah banget ing kahanan kerja industri konvensional.

  6.3 Mode pemicu jangkoan lengkap

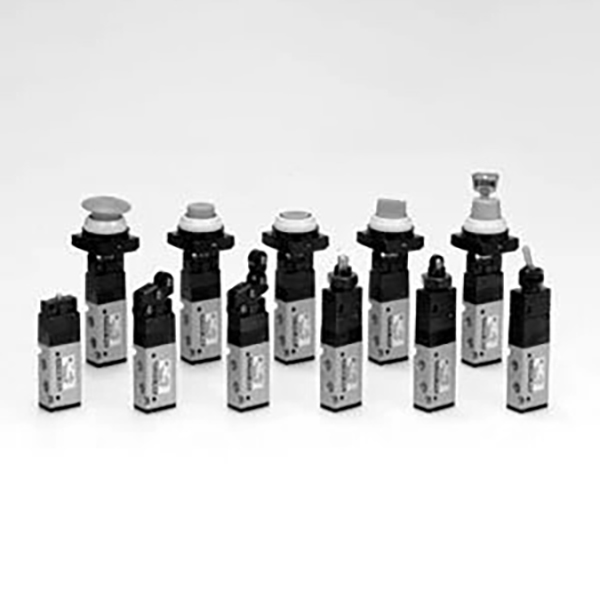

     Opsi aktuator lengkap kalebu roller, plunger, toggle lever, tombol lan jinis push-pull nutupi watesan mekanik, pemicu otomatis, debugging manual lan skenario aplikasi interlock safety.

 6.4 Instalasi Fleksibel Diversifikasi

     Ndhukung instalasi krenjang sikil independen lan instalasi cluster terpadu manifold. Port EXH sing sewenang-wenang bisa disalurake kanggo knalpot, adaptasi karo tata letak panel sing padhet lan papan instalasi sing winates.

  6.5 Kekiatan Industri Frekuensi Dhuwur

     Ndhukung nganti 300c.p.m operasi siklik frekuensi dhuwur, kanthi impact banget lan resistance geter. Iku stabil adapts kanggo long-term terus operasi saka peralatan industri abot.

  6.6 External Pilot Expandable Design

     Mode kontrol pilot eksternal opsional nyadari kontrol sumber udara remot lan terpusat, nyukupi panjaluk sing cocog karo sirkuit utama aliran gedhe lan sistem pneumatik terpadu otomatis.

7. Skenario Aplikasi Khas

     • Kontrol Sinkron Dual-Silinder: Njamin tumindak koperasi sinkron saka silinder pindho ing peralatan otomatis kanggo nambah konsistensi mlaku.

     • Pneumatic Circuit Ngalih: Ngoper Clamp / unclamp saka jig lan perlengkapan, ngoper stasiun lan kontrol arah daur ulang pneumatik.

     • Mekanik Limit Triggering: Stroke ing-panggonan sinyal pemicu lan mechanical interlock pangayoman liwat roller lever aktuator.

     • Kontrol Operasi Manual: Debugging peralatan, wiwitan / mandheg jog manual lan kontrol manual panel liwat tombol lan jinis push-pull.

     • Circuit Proteksi Safety: Reset mandeg darurat lan proteksi interlock lawang safety kanthi aktuator sirah sing bisa dikunci lan jamur.

     • Otomasi Umum Industri: Kontrol posisi frekuensi dhuwur lan hubungan multi-aktuator kanggo kemasan, percetakan lan peralatan manufaktur elektronik.

8. VM Series Model Pilihan Comparison

Ringkesan Siji Kalimat

     Katup mekanik SOLH VZM500 (VZM5) seri 5/2 arah terintegrasiPort standar Rc1/8, Cv0.6 aliran gedhe medium, aktuator multi-fungsi seri lengkap lan mode instalasi fleksibel, minangka komponen inti utama standar kanggo kontrol sinkron dual-silinder otomatis lan sistem switching sirkuit pneumatik.
