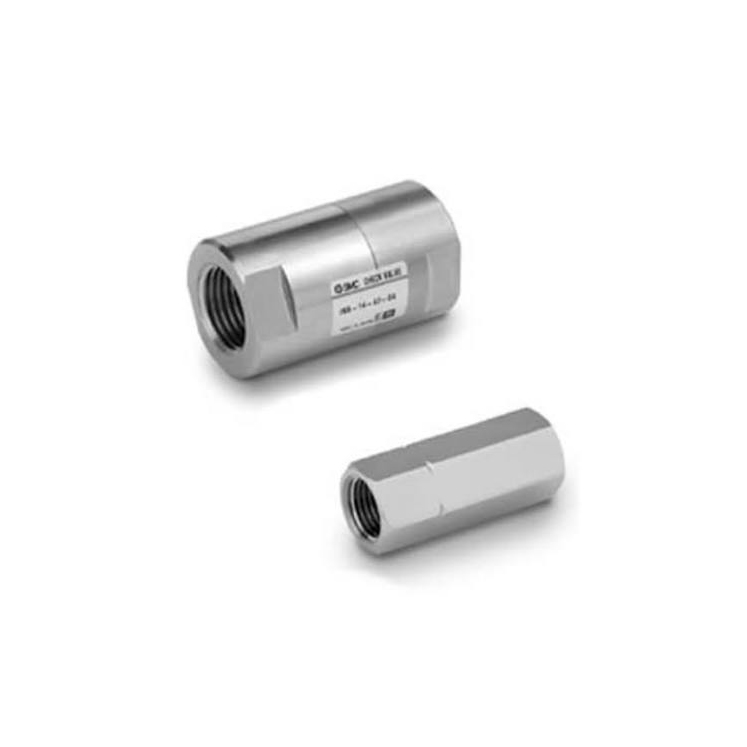

XTO674 / INA14 Series Low Cracking Pressure Check Valve

Merk:SOLH dening Richge Technology

Product Positioning

     Seri SOLH XTO674 lan INA14 nuduhake platform produk sing padha, kanthi tekanan retak ultra-rendah lan kompatibilitas dual-medium kanggo udara lan banyu sing dikompres. Katup cek inline Utas iki digunakake digunakake kanggo nyegah aliran mbalikke ing sirkuit vakum lan sistem pneumatik umum, uga cocok kanggo cairan tekanan rendah & pipa banyu. XTO674 fokus ing kahanan kerja suhu rendah, dene INA14 nyakup skenario industri standar lan tahan korosi.

 Klasifikasi Kode Model & Aturan Naming

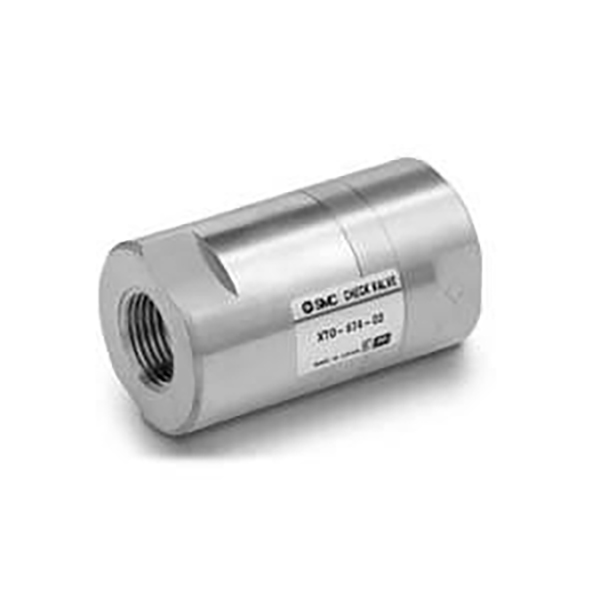

     -- XTO674: Badan kuningan, versi tahan suhu rendah (-30 ℃ suhu operasi minimal)

     -- INA14: Seri standar, kuningan opsional / bodi baja tahan karat SUS304, kisaran suhu normal (minimal -5 ℃)

     -- Definisi sufiks ukuran port: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Shared Universal Technical Specifications

     -- Tekanan Retak: 0,01 MPa (0,1 bar), ambang ultra-rendah ideal kanggo sirkuit vakum & tekanan rendah

     -- Tekanan Bukti Maks: 1,0 MPa

     -- Media sing ditrapake: Udara tekan, banyu, gas inert netral & cairan netral

  1. Operasi Range Suhu

     -- XTO674: -30 ℃ ~ + 80 ℃ (tahan cryogenic)

     -- INA14: -5 ℃ ~ +80 ℃

  2. Bahan Seal Pilihan

     -- NBR (Standar): Kanggo udhara & banyu resik, ditrapake suhu -5 ~ 60 ℃

     -- FKM: Tahan lenga & tahan suhu dhuwur, nganti 80 ℃

     -- CR: Tahan cuaca & tahan abrasi, opsional kanggo seri XTO674

  3. Pilihan Material Body Valve

     -- XTO674: Badan kuningan padat

     -- INA14: Baja tahan karat kuningan / SUS304 (semua bagian baja tahan karat kunci)

Tabel Perbandingan Parameter Model Khas

Kaluwihan Produk Inti & Lingkup Aplikasi

 1. Ultra-rendah 0.01MPa tekanan retak

     - Bukaan stabil ing kondisi vakum -0.1MPa, kanthi efektif ngindhari mundhut vakum lan aliran balik cangkir nyedhot / generator vakum.

  2. sealing dipercaya bidirectional

     -- Aliran maju sing lancar, bocor nol mundur; nglindhungi pump vakum, klep solenoid lan silinder saka karusakan disebabake mundhak meksa mbalikke.

  3. Mini inline Utas struktur

     -- Langsung dipasang inline ing tabung tanpa braket pemasangan ekstra, pas karo ruang tata letak peralatan sing kompak.

 4. Dual medium online & banyu desain universal

     - Kompatibel karo sirkuit pneumatik garing lan pipa banyu cair tekanan rendah kanggo nyuda jinis persediaan spare part.

 5. Kompatibilitas sistem vakum lengkap

     - Cocog kanggo peralatan tes vakum lan puteran sirkulasi vakum tekanan negatif pulsating.

Pedoman Instalasi & Pemilihan Model

  1.  Tandha Arah Aliran: Panah "→" dicithak ing awak katup kanggo nunjukake arah aliran medium; instalasi mbalikke bakal rampung mblokir wacana adi.

  2. Cocokake Ukuran Port: Pilih Rc1 / 8 "~ Rc1 / 2" miturut diameter pipa; Rc1/4" (sufiks 02) minangka spesifikasi umum sing paling umum.

  3.  Aturan Pamilihan Media & Suhu

     -- Kondisi kerja suhu rendah / vakum → Pilih seri XTO674

     --  Udara suhu kamar biasa & banyu resik → INA14 kanthi segel NBR
     -- Media sing ngandhut lenga utawa cairan suhu dhuwur → INA14 kanthi segel karet fluorin FKM

  3. Sistem Vakum Dianjurake Tata Letak

     - Pasang katup mriksa ing antarane generator vakum, saringan lan cangkir nyedhot kanggo mblokir aliran balik udara lan njaga tingkat vakum sing stabil sajrone operasi intermiten.

SOLH Interchangeability Advantage

     XTO674 lan INA14 nuduhake dimensi sakabèhé sing padha, ukuran port thread lan paramèter kinerja inti. Seri loro kasebut bisa langsung diganti salib ing situs tanpa modifikasi pipa, menehi kinerja biaya sing unggul dibandhingake karo model sing padha.

Ringkesan Siji Kalimat

     SOLH XTO674 / INA14 inline threaded check valve kanthi tekanan retak 0.01MPa ultra-rendah ndhukung media udara & banyu dual, awak kuningan / stainless steel opsional lan macem-macem bahan penyegel, nyedhiyakake proteksi anti-backflow sing dipercaya kanggo pipa industri vakum, cryogenic, pneumatik umum lan tekanan rendah.
