3A Series 3/2 Way Pneumatic Control Valve | External Air Operated Directional Valve

Merk: SOLH dening Richge Technology

1. Ringkesan Produk & Fungsi Antarmuka Inti

     Seri SOLH 3A minangka mainstream3/2 way external air-operated directional valve miturut spesifikasi standar Airtac. Didorong murni dening sinyal udhara tinimbang kumparan elektromagnetik, spesialisasi ing gerakan teleskopik lan ngontrol tekanan silinder siji-tumindak. Iku nyadari logika pneumatik sing aman lan stabil saka asupan udara, nyekel posisi lan knalpot, dadi komponen kontrol safety inti kanggo sistem pneumatik non-listrik, lingkungan bledosan lan peralatan sing ora aman.

  1.1 Standard 3-Port Definition Antarmuka

     • P Pelabuhan: Port inlet udara utama kanggo pasokan udara sing dikompres

     • A Pelabuhan: port output Kerja, langsung disambungake menyang silinder siji-tumindak

     • R Port: Port exhaust kanggo relief meksa lan reset cepet

  1.2 Logika Kerja & Fitur Struktural

     • Kontrol Pneumatik Tunggal (3A110/210/310/410): Sinyal udara kanggo mbalikke, reset spring otomatis sawise sinyal cut-off, desain reset gagal-aman.

     • Kontrol Pneumatik Ganda (3A120/220/320/420): Kontrol sinyal udara dual alternatif, njaga posisi saiki sawise ngilangi udhara kanthi fungsi latching memori.

     • Struktur Inti: Struktur jinis spool presisi dhuwur, drive pneumatik eksternal, awak alloy aluminium awet, operasi tanpa pelumas standar (pelumasan khusus kasedhiya kanggo kahanan kerja sing ekstrim).

2. Aturan Coding Model Standar & Model Umum

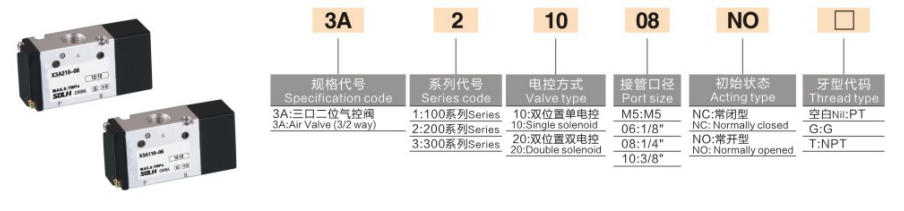

  1. Logika Coding: 3A [Ukuran Seri] [Tipe Kontrol] - [Ukuran Port]

  2. Spesifikasi Model Umum & Skenario Aplikasi

3. Parameter Teknis Inti

4. Kaluwihan Produk Inti

     • Pure Pneumatic Explosion-bukti Design: Ora ana komponen listrik ing njero, bisa adaptasi karo lingkungan sing bledug, lembab lan gampang kobong. Iki njamin reset otomatis lan safety peralatan nalika sumber udara utawa daya gagal, kanthi linuwih operasional sing dhuwur banget.

     • Dual Control Mode adaptasi: Kontrol pneumatik tunggal kanggo reset aman lan nahan tekanan; kontrol pneumatik pindho kanggo memori posisi cut-off udhara lan long-time ngunci, panutup kabeh conventional siji-tumindak logika kontrol silinder.

     • Kinerja Sealing efisiensi dhuwur: Struktur spool presisi karo proses perawatan lumahing khusus, nampilaken meksa wiwitan kurang, tightness online banget, ngoper stabil lan urip dawa.

     • Instalasi Fleksibel & Ngirit Ruang: Ndhukung instalasi sewenang-wenang multi-sudut. Bisa digunakake kanthi mandiri utawa terintegrasi karo basis manifold kanggo mbentuk klompok katup modular, kanthi efektif ngirit papan instalasi peralatan.

5. Skenario Aplikasi Khas

     • Kontrol Silinder Tunggal Akting: Nyadari tumindak teleskop kayata jacking, clamping lan flipping, karo silinder ndawakake dening intake online lan retracting dening spring reset.

     • Sistem Interlock Keamanan Peralatan: Ngreset lan ngeculake tekanan kanthi otomatis nalika sumber udara gagal utawa peralatan mati, ngindhari gangguan mekanik lan njamin keamanan produksi.

     • Stasiun Kerja Tahan Tekanan Jangka Panjang: Mode kontrol pneumatik pindho njaga posisi silinder tetep tanpa pasokan udara sing terus-terusan, cocok kanggo proses clamping lan posisi sing dawa.

Ringkesan Siji Kalimat

     Seri SOLH 3A minangka katup kontrol pneumatik eksternal standar 3/2 kanthi mode kontrol udara tunggal / ganda, sealing spool presisi lan awak paduan aluminium. Iku komponèn inti preferred kanggo reversing aman lan kontrol meksa nyekeli siji-tumindak silinder pneumatik.
