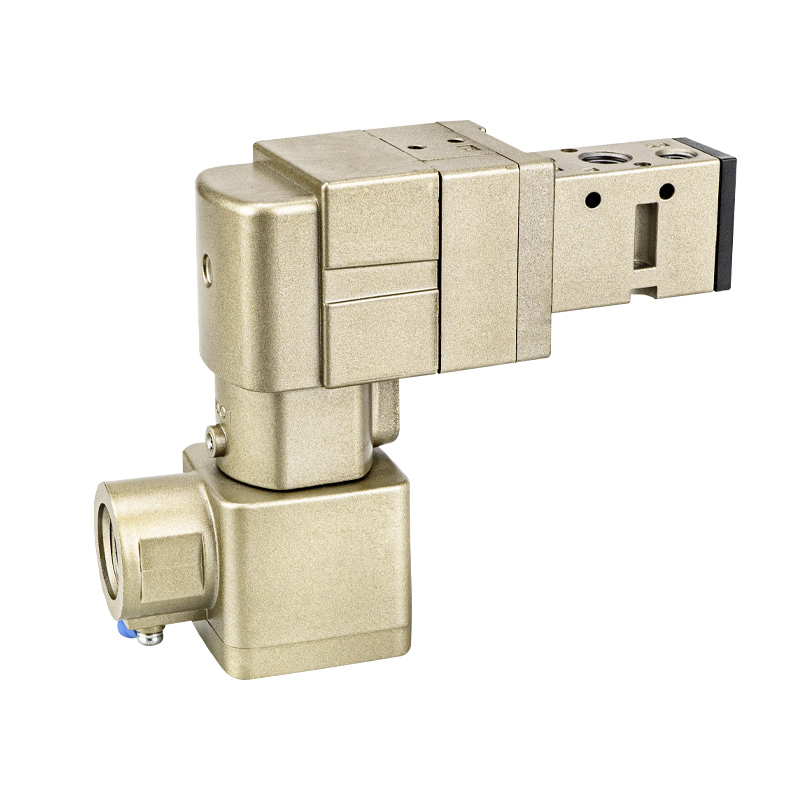

50-VFE / 50-VPE Series Pilot Operated Explosion-Proof Solenoid Valves

Merk:SOLH dening Richge Technology

 I. Ringkesan Roduct

     Seri SOLH 50 minangka baris produk katup solenoid sing dioperasikake pilot flameproof dipérang dadi rong model inti:

     --50-VFE: katup solenoid flameproof 5/2 arah

     --50-VPE: katup solenoid tahan api 3/2 arah

     Seri kabeh disertifikasi karo sertifikasi flameproof Ex d Ⅱ BT4, sertifikasi tahan bledosan Ex-CCC wajib China lan persetujuan anti bledosan TIIS internasional, kanthi rating anti banyu & tahan debu IPX6. Cocog kanggo lingkungan gas sing gampang kobong & mbledhos Zone 1 & Zone 2, kalebu lapisan, baterei lithium, kimia, tinta, kemasan bledug lan peralatan pendukung minyak & gas.

     Kabeh kumparan nuduhake konsumsi daya 3.5W sing seragam, desain tanpa pelumasan, lan ndhukung rong bentuk instalasi: pemasangan benang individu & pulau katup manifold multi-stasiun.

Bedane inti antarane rong model

     --50-VFE: Kanggo drive bidirectional silinder pindho tumindak

     --50-VPE: Kompatibel karo tekanan negatif vakum lan sirkuit silinder siji-tumindak

     Omah lan gulungan bledosan bisa diijolake kanthi lengkap ing antarane rong model kasebut, dene saluran udara katup lan pangkalan manifold ora bisa diijolake.

2. Spesifikasi Standar Tahan Ledakan Universal (Ditrapake kanggo Loro-lorone Model)

2.1: Parameter Safety bledosan

     --Jeblugan Tandha: Ex d Ⅱ BT4 Gb (Max suhu lumahing T4: 135 ℃); pilihan T5 / versi T6 suhu kurang

     - Kelas Proteksi: IPX6, tahan cipratan jet banyu, stabil ing lingkungan bengkel sing lembab & berdebu

     --Sertifikat: Ex-CCC wajib China, TIIS Jepang, standar tahan bledosan internasional IEC, kepatuhan lingkungan RoHS

     --Zona Mbebayani: Zona bledosan gas 1, Zona 2; kompatibel karo etilena, propylene, pelarut cat lan lingkungan kerja bledug sing gampang kobong

     --Pilihan Wiring: T-jenis kelenjar kabel flameproof logam, kothak kabel soket flameproof tipe L kanggo nyegah kebocoran spark listrik

     --Coil Tegangan: DC24V / DC12V, AC220V / AC110V; daya coil pancet 3.5W, generasi panas kurang kanggo safety bledosan

2.2 Parameter Mekanik Umum

     --Medium Kerja: Udara tekan garing garing, gas inert; operasi vakum mung kasedhiya kanggo 50-VPE

     --Lubrication: Lubrication-free, dicocogake karo AFC oil-free unit kombinasi udara; Unit triple kabut lenga AC / BC dilarang kanggo sirkuit vakum

     --Manual Override: Push-type manual pin, lockable / non-lockable opsional kanggo testing sirkuit ing status power-off

     --Instalasi: Katup bisa dipasang ing sembarang sudut tanpa watesan gravitasi

     --Max Ngalih Frekuensi: 1Hz siklus; Wektu nanggepi ≤45ms (dites ing pasokan udara standar 0.5MPa)

     --Suhu operasi: versi T4: -10 ℃ ~ + 50 ℃; Versi suhu rendah T6: -10 ℃ ~ + 40 ℃ (ora ana icing internal sing diidini)

3.  Seri 50-VFE 5-Port Katup Solenoid sing Tahan Jeblugan (Seri 50-VFE3000 / 5000)

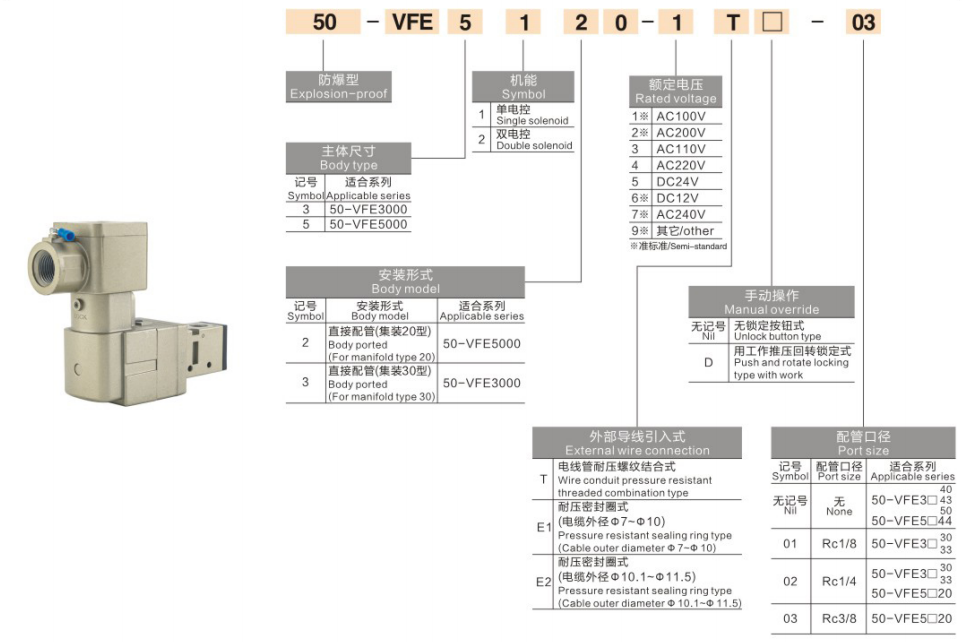

3.1 Definisi Kode Model (Contone: 50-VFE51201T)

     --50: Kode seri flameproof

     --VFE: 5/2-way elastis seal pilot spool valve

     --5: 5000 spesifikasi aliran dhuwur

     --1: Spring solenoid tunggal bali

     --2: Utas langsung dipasang

     --0: Konfigurasi standar

     --1: Utas port G1/4

     --T: Kelenjar kabel flameproof logam

Model Sub-spesifikasi

     --50-VFE3000:Aliran kurang kompak, area bagean efektif 18mm², Cv=1.0, port G1/8

     --50-VFE5000:Aliran standar mainstream, area sectional efektif 45mm², Cv=2.5, port utama G1/4

3.2 Struktur & Logika Sirkuit Udara (5/2 Way)

    --Definisi Port:P sumber inlet, A output, B output, R1/R2 loro bandar exhaust sawijining; klep utama + katup pilot knalpot terpusat, ora piping knalpot pilot kapisah dibutuhake kanggo menakake tata wiring

     --Struktur Spool:Pilot spool segel elastis; minimal 0.15MPa meksa diferensial dibutuhake kanggo drive spool, ora bisa ngalih ing vakum meksa negatif

Mode Fungsional

    --Single solenoida (sufiks 1):Energi → P→A, B→R2; mateni reset spring → P→B, A→R1, reset silinder siji arah

    --Solenoid ganda (sufiks 2):Fungsi memori ngunci, njaga posisi katup sawise mateni daya, cocog kanggo stasiun clamping tekanan sing dawa

3.3 Aksesoris Instalasi sing cocog

     --Pemasangan Utas:Sambungan langsung G1/8, G1/4, kompatibel karo fitting push-in KQ2 & pipa pneumatik PU/PA

     --Pulo katup manifold:Darmabakti 5-port manifold basa 50-VV5FE3 (kanggo 3000 seri) / 50-VV5FE5 (kanggo 5000 seri), ndhukung nganti 10 stasiun sumber online terpusat; saluran udara manifold mung pas klep VFE, Déwan mixed karo VPE 3-port klep dilarang

3.4 Aplikasi Umum (Mung kanggo Sirkuit Silinder Dobel Akting)

     --Double-acting transfer, stopper, stamping clamping silinder ing jalur produksi bledosan-bukti

     --NAMUR katup bola pneumatik / katup kupu-kupu aktuator kontrol switching kanggo pipa kimia

     --Otomasi pulau katup terpusat kanggo bengkel bledug lapisan & baterei lithium

     --Kabeh sistem pneumatik tahan bledosan sing mbutuhake silinder bidirectional ngluwihi & mundur gerakan

3.5 Watesan Cathetan

     Sirkuit vakum dilarang banget. Tanpa diferensial tekanan sing cukup ing tekanan negatif, spool ora bisa ngalih, nyebabake mundhut cangkir nyedhot lan kerusakan silinder. Mung kompatibel karo standar 0.2 ~ 0.9MPa sumber online positif.

4. 50-VPE Series 3-Port Katup Solenoid-Bukti Jeblugan (Seri 50-VPE500 / 700)

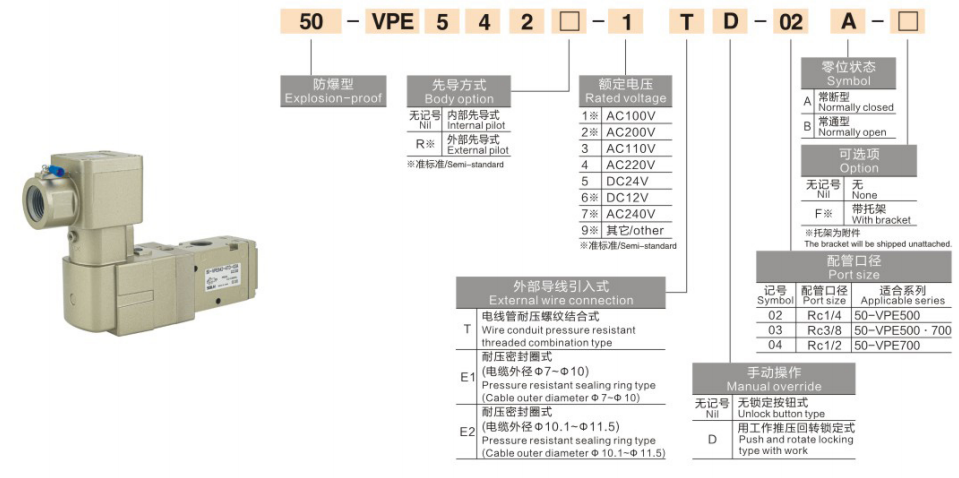

4.1 Definisi Kode Model (Contone: 50-VPE54201T)

     --50: Kode seri flameproof

     --VPE: katup poppet pilot segel elastis 3/2 arah

     --542: Spesifikasi VP500, Utas biasane ditutup NC

     --0: Konfigurasi standar

     --1: Utas port G1/4

     --T: Kelenjar kabel flameproof logam

Model Sub-spesifikasi

     --50-VPE500: Aliran standar, area potongan efektif 41.4mm², Cv=2.3, kanggo penanganan vakum konvensional

     --50-VPE700: Aliran dhuwur, area bagean efektif 72mm², Cv=4.0, kanggo transportasi vakum karton lembaran gedhe & multi-bolongan

4.2 Struktur & Logika Sirkuit Udara (3/2 Normally Closed NC, NO convertible)

     --Port Definition: P suplai inlet, A output, R single exhaust; independen pilot exhaust port PE. Ing zona tahan bledug dhuwur, pipa eksternal bisa nuntun gas buang menyang wilayah sing aman

     --Struktur Spool: Pilot hard-seal poppet type, nol tekanan diferensial wiwitan, operasi stabil ing vakum lengkap nganti -101.2kPa, khusus tutup flameproof kanggo sirkuit vakum

NC Working Logic (NO fungsi switchable)

     --Energized: P disambungake menyang A kanggo sumber online, R ditutup; generator vakum mrodhuksi meksa negatif, siji-tumindak silinder ngluwihi

     --Power off: P Cut mati, A otomatis disambungake menyang R kanggo relief meksa; cangkir nyedhot cepet vakum break, siji-tumindak silinder spring retracts otomatis. Workpieces dirilis nalika peralatan tahan bledosan mati kanggo nambah safety operasional

4.3 Aksesoris Instalasi sing cocog

     --Pasang langsung Utas: M5, G1/8, G1/4 port thread, langsung diinstal hulu generator vakum

     - Pulo manifold vakum khusus: 3-port basis eksklusif 50-VV3PE kanthi saluran udara mandiri, ora bisa dicampur karo katup VFE 5-port

4.4 Kauntungan Inti (Mung Katup Flameproof sing Mathuk kanggo Sirkuit Anti Jeblugan Vakum)

     --Nol wiwitan tekanan diferensial, kompatibel karo tekanan negatif vakum lan kahanan kerja tekanan positif standar

     --Relief tekanan otomatis ing mundhut daya; workpieces dirilis nalika peralatan bledosan-bukti mandheg kanggo supaya clamping ciloko utawa tiba beboyo

     --Segel poppet bocor ultra-rendah, ora ana atenuasi nyedhot sajrone adsorpsi vakum sing dawa

4.5 Aplikasi Umum

     --Penanganan vakum tahan bledosan: Generator vakum ZU/ZB + cangkir nyedhot buffer ZPT kanggo baterei lithium, lapisan & bahan pickup bahan tahan bledosan panganan

     --Single-acting spring return silinder kanggo ngangkat, clamping & ejection tooling prasaja

     --Transfer adsorpsi tekanan negatif saka film, karton lan lembaran kaca ing bengkel sing gampang kobong & mbledhos

     --Cut-off pasokan udara cabang lan sirkuit relief tekanan pangopènan kanggo peralatan tahan bledosan

5. Tabel perbandingan: 50-VFE VS 50-VPE

6. Standar Explosion-Proof Complete Pneumatic Circuit Matching

     --Sirkuit1: Penanganan Vakum Anti Jeblugan (50-VPE54201T):  Kombinasi udara tahan ledakan bebas minyak AFC2000 → 50-VPE54201T → pipa PU6 → Generator vakum lurus ZU + cangkir sedot buffer ZPT

    --Sirkuit 2: Transfer Silinder Ganda-Bukti Jeblugan (50-VFE51201T):  Explosion-proof air triple unit AC2000 → 50-VFE51201T 5-port valve island → PU8 tubing → SC/SDA double-acting explosion-proof cylinder

    --Sirkuit 3: Jig Penjepit Tunggal Akting Ledakan:  Explosion-proof pressure regulator AR → 50-VPE500 → PU4 micro tubing → MAL mini single-acting cylinder

7. Pilihan & Explosion-Proof Safety Operation Specifications

    --Sirkuit vakum mung kudu nganggo 50-VPE:  Struktur spool 50-VFE ora bisa ngalih tanpa diferensial tekanan; nggunakake kanggo sirkuit vakum ndadékaké kanggo Gagal lengkap lan workpiece Mudhun risiko safety. Unit triple AC / BC kanthi generator kabut minyak dilarang banget kanggo sistem vakum, amarga kontaminasi lenga bakal ngalangi poppet VPE lan nyebabake bocor.

    --Silinder tumindak kaping pindho kudu nganggo katup 5-port 50-VFE:  3-port VPE mung menehi output online siji lan ora bisa éling silinder ngluwihi & retract gerakan bidirectional; iku ora bisa ngganti 5-port klep.

     --Majelis campuran basis manifold dilarang:  5-port VFE base lan 3-port VPE base duwe bukaan saluran udara sawijining. Instalasi silang bakal nyebabake bocor udara sirkuit lengkap lan kerusakan peralatan.

    --MaAturan kabel bledosan-bukti:  Asli pabrik T-jinis logam kabel flameproof kelenjar kudu digunakake karo tightly nutup kabel; ora ana kontak logam sing katon ing kothak kabel. Panggantos sing ora sah karo soket plastik biasa dilarang. Yen port exhaust PE pilot mbutuhake saluran njaba, pipa kudu mimpin gas exhaust menyang zona aman bledosan-bukti sing ditunjuk kanggo ngindhari akumulasi gas sing gampang kobong.

    --Persyaratan filtrasi ngarep-mburi pasokan udara:  Filter udara AF/AFC (presisi 5μm) kudu dipasang ing hulu klep tahan bledosan. Lebu lan uap banyu sing mlebu ing awak tutup bakal nyebabake spool macet, sing bisa nyebabake bebaya pembakaran & bledosan ing kahanan kerja sing tahan bledosan.

     --Peraturan pangopènan lan overhaul:  Mateni katup globe manual HSV hulu lan tekanan pipa sisa exhaust sadurunge dibongkar kanggo pangopènan. Disassembly saka omah bledosan-bukti ing status urip utawa pressurized dilarang; lumahing kawin flameproof rusak bakal roso sepi kabeh sertifikat bledosan-bukti.

8. Bidang Aplikasi Industri

     Lapisan & jalur perakitan tahan bledosan baterei lithium, otomatisasi penyemprotan cat, kontrol otomatis katup pipa kimia, bengkel bledug pencetakan tinta, jalur produksi kemasan tahan bledosan panganan, aktuator pneumatik sing ndhukung minyak & gas, peralatan bukti bledosan farmasi sing resik, manipulator tahan ledakan kanggo ngurutake bahan bledug.

Ringkesan Siji Kalimat

     SOLH 50 seri katup solenoid pilot flameproof dipérang dadi jinis spool 50-VFE 5-port kanggo silinder tumindak ganda lan jinis poppet 50-VPE 3-port kanggo vakum & silinder tumindak tunggal, disertifikasi Ex d II BT4 / CCC / TIIS kanthi rating IPX6 & pneumatic Zone 2 aman kanggo solusi aman Zone 2 sing disertifikasi. jalur produksi industri bahan peledak sing gampang kobong.
