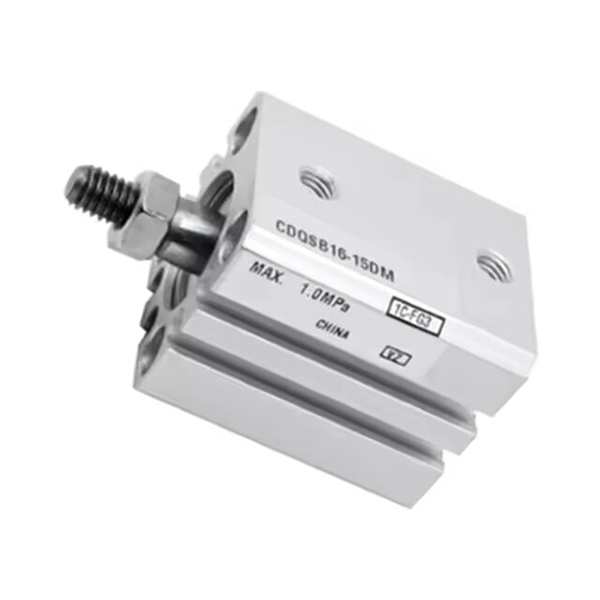

CQS Series Compact Thin Cylinder

Merk: SOLH dening Richge Technology

Ringkesan produk

     SOLH CQS seri silinder kompak tipis bisa diganti karo seri SMC CQS. Dirancang kanggo papan instalasi winates lan aplikasi short-stroke tliti dhuwur. Badan ultra-slim persegi, ukuran bolongan φ12~25mm, versi presisi dhuwur sing ditingkatake adhedhasar seri CQ2. Digunakake kanthi akeh ing semikonduktor, elektronik 3C lan peralatan otomatisasi presisi kanggo clamping, pushing lan posisi.

Struktur & Fitur Utama

     -- Badan ultra-tipis persegi, dawa sakabèhé luwih cendhek tinimbang model CQ2;

     -- Tong aluminium anodized hard, rod piston dilapisi krom, kaku dhuwur;

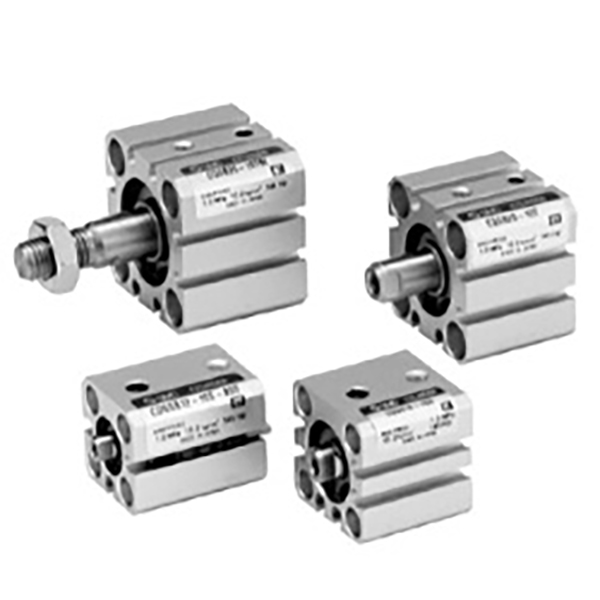

     -- Varian lengkap: rod tunggal standar, rod kembar, rod non-puteran, versi XB24 umur dawa;

     - CDQS dibangun ing magnet kanggo deteksi sensor posisi; slot sensor multi-sisi, sensor ora protrude njaba silinder;

     -- Bantal karet tetep ing ujung loro, ora ana bantalan udara;

     - Segel gesekan sing sithik karo reservoir minyak, operasi bebas minyak, umur layanan ≥5 yuta siklus.

Aturan Coding Model

   1. Tuladha: CDQSB20-50D-M9BW

     -- C: Built-in magnet (CDQS); ora C = CQS non-magnetik

     -- DQS: Jeneng seri

     -- B = batang tunggal; W = batang kembar; K = non-rotating rod; KW = rod anti-rotasi kembar

     -- 20: Ukuran bolongan 12/16/20/25 mm

     -- 50: Dawane stroke 5~300mm

     -- D: Struktur standar anyar

     -- M9BW: Pilihan ngalih magnetik

Spesifikasi Teknis

Tekanan Teoretis & Daya Tarik @0.5MPa

Ringkesan Satu Kalimat

     SOLH CQS silinder pneumatik tipis ultra-kompak kanthi macem-macem varian struktur, kaku dhuwur lan awak cendhak, aktuator short-stroke tliti dhuwur sing cocog kanggo peralatan otomatisasi 3C lan semikonduktor sing winates.
